5.12. CONTROL PI EN SISTEMAS DE PRESIÓN/CAUDAL CONSTANTE CON SONDA
ANALÓGICA EXTERNA Y SEÑAL 010V
Con esta confi guración se puede obtener tanto un modo de caudal constante (CAV) como uno del
tipo presión constante (COP).
Caudal Constante (CAV)
El variador se utiliza para garantizar un determinado caudal de aire en una red de conductos, inde-
pendientemente del estado de ensuciamiento de los fi ltros existentes.
Presión Constante (COP)
El variador se utiliza, en sistemas de caudal de aire variable, para garantizar una determinada pre-
sión de aire en la red de conductos, independientemente del estado de abertura de las compuertas
de regulación de caudal existentes.
En casos será necesario mantener una presión constante en la red de conductos y la consigna de
presión se deberá determinar de forma experimental durante la puesta en marcha de sistema.
Para ese ajuste, es imprescindible disponer de una sonda de presión diferencial con display (S&P,
modelo 5416731400 TDP-D).
En primer lugar se intentará realizar el ajuste mediante modifi cación del rango de la sonda. Ejem-
plos:
Rango sonda Valor “rPI” introducido Consigna de presión a mantener por VFTM320
0-100 500 50 Pa
0-300 333 100 Pa
0-300 400 120 Pa
0-300 600 180 Pa
0-300 666 200 Pa
0-500 600 300 Pa
0-500 700 350 Pa
0-500 800 400 Pa

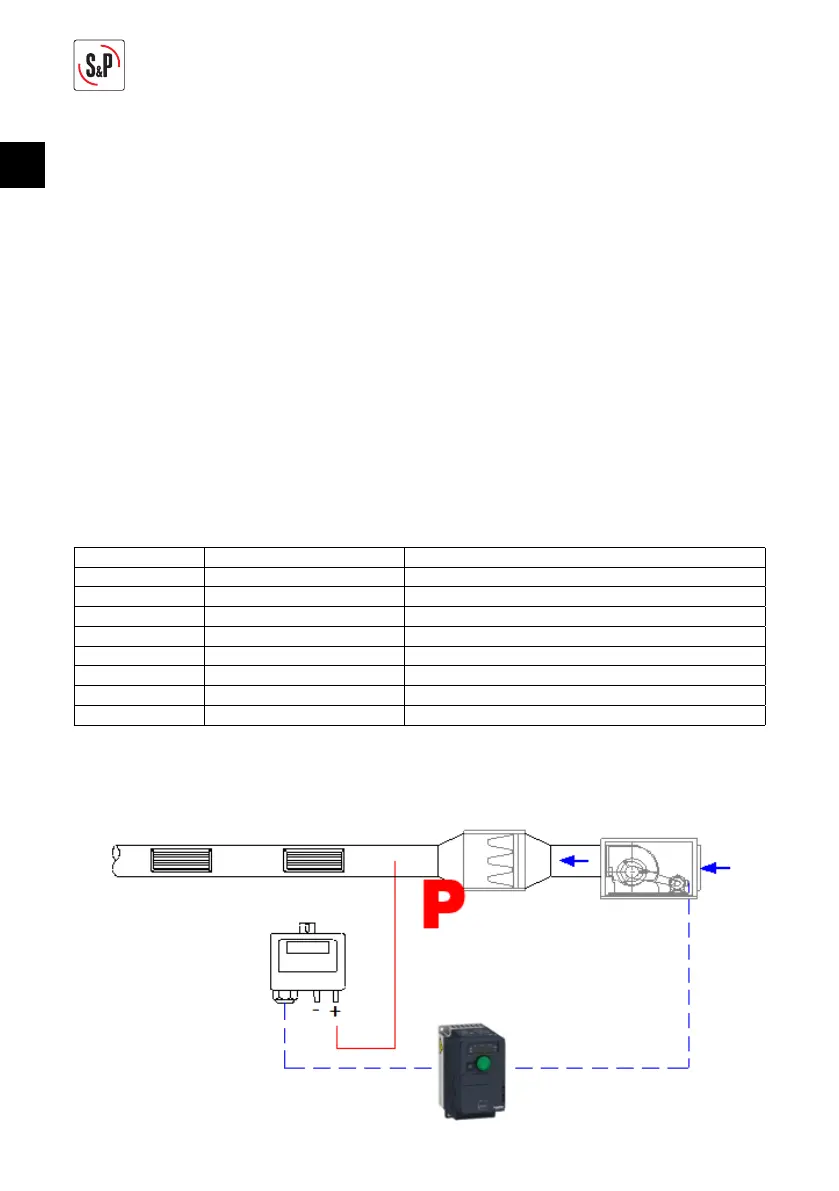

5.12.1. Esquema conceptual de instalación
SONDA
DIFERENCIAL
PRESIÓN
VARIADOR DE
FRECUENCIA
VENTILADOR
FILTRO
Esquema instalación Caudal Constante (CAV)
