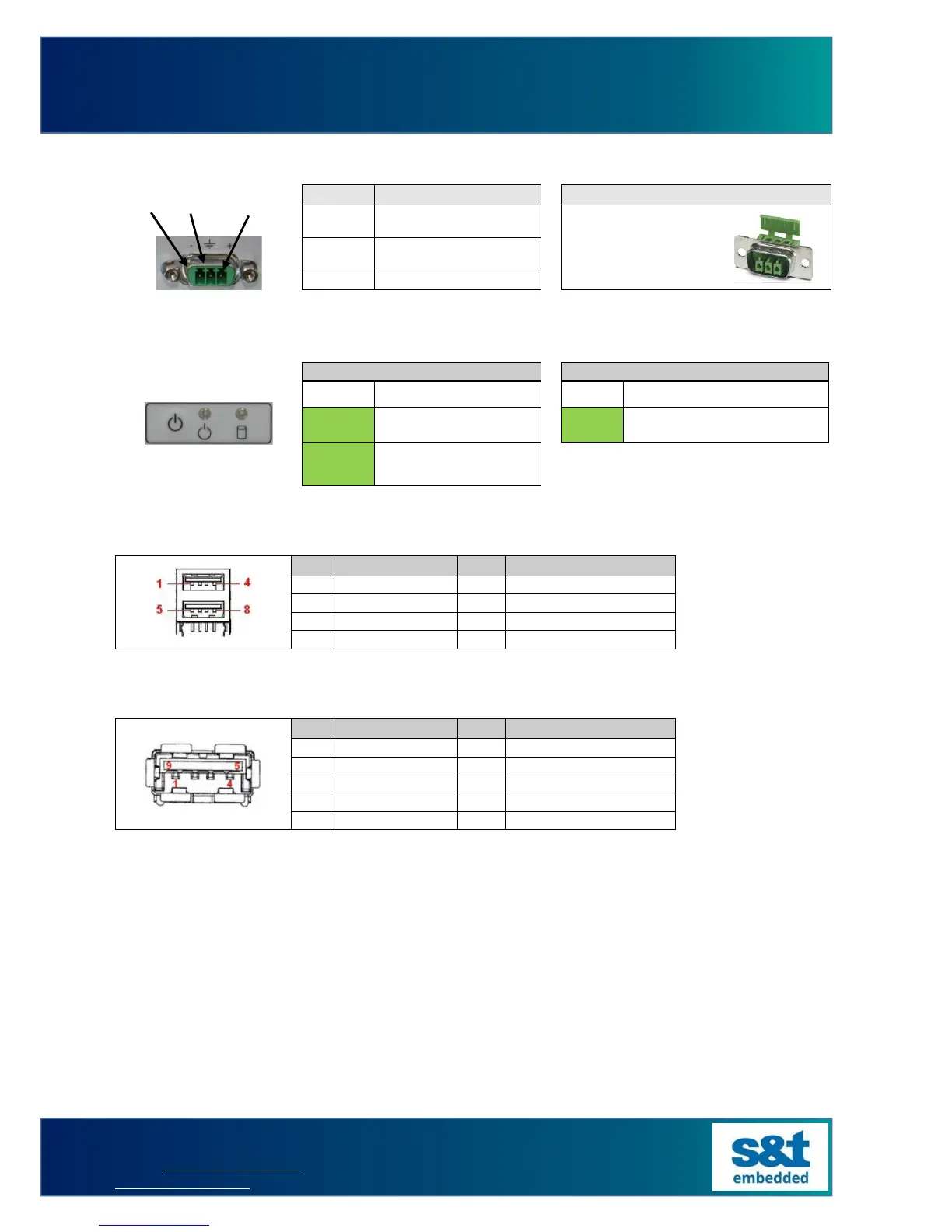

9.5 PWR: Input Power Connector
Pin Signal Mating connector
1 GND
Phoenix Contact
PSC 1,5/ 3-F
Order# 1841909
2 Shield
3 VCC
fig. 27: Power Connector
See also General Safety Instructions chapter 3 (page 6).
left LED: Power right LED: Drive activity
off No Power off No drive inside
green active
Green
blinking
Drive active
Green
blinking
Standby
fig. 28: PWR on LED
9.6 USB2.0 Type-A Connector
Pin Signal Name Pin Signal Name
1 +USB_VCC 5 +USB_VCC
2 USBA_A- 6 USBB_B-
3 USBA_A+ 7 USBB_B+
4 GND 8 GND
fig. 29: USB2.0 Type-A connector
9.7 USB3.0 Type-A Connector
Pin Signal Name Pin Signal Name
1 +USB_VCC 5 USB_RX-
2 USB_D- 6 USB_RX+
3 USB_D+ 7 GND
4 GND 8 USB_TX-
9 USB_TX+
fig. 30: USB3.0 Type-A connector
