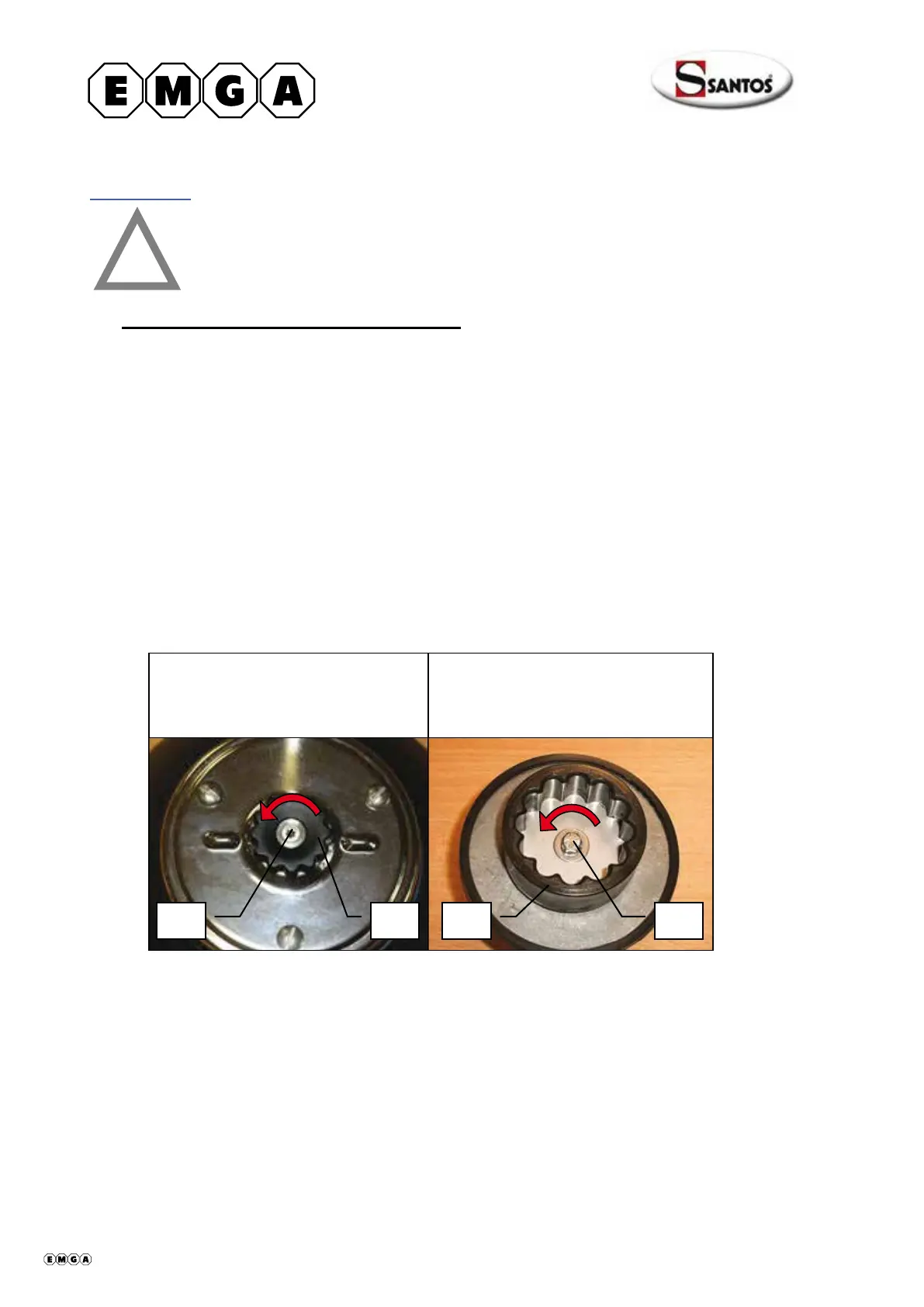

Santos 37 - Auswechseln des Kupplungssystems; Wartung

WARTUNG
Vor jedem Eingriff am Gerät muss dieses unbedingt vom Netz
genommen werden.
Auswechseln des Kupplungssystems:
Beim Auswechseln der Kupplungen die Positionierung der einzelnen Elemente beachten:
• Flexible Kupplung (11) auf dem Motorblock
• Starre Kupplung (12) auf der Messerhalterung
WICHTIG:
Motorseitig:
Die Schraube (13) gegen den Uhrzeigersinn drehen, um die flexible Kupplung (11)
abzunehmen.
Messerseitig:
Die Schraube (14) gegen den Uhrzeigersinn drehen, um die starre Kupplung (12)
abzunehmen.
HINWEIS: Bei Ausführungen der Nr. 37 vor 2012, muss die Schraube (13) zum
Abnehmen der flexiblen Kupplung im Uhrzeigersinn gedreht werden.
!
Drehrichtung zum Lösen der
motorseitigen Schraube:
gegen den Uhrzeigersinn
Drehrichtung zum Lösen der
behälterseitigen Schraube:
gegen den Uhrzeigersinn
14
12
11
13
4080045-7-8-9 G20D 10/15
