SANY SCC 2600A - Luffing Jib Combination; Luffing Jib Operating Condition Working Range Diagram

SANY CRAWLER CRANE
SCC2600A
39
38
Jib length
（m）
Insert
Boom length
(m)
Angle between boom and jib
3m 6m 12m
21 1 1 － 26~62 65°~88°
24 － 2 － 26~62 65°~88°
27 1 1 -- 26~62 65°~88°
30 -- 1 1 26~62 65°~88°
33 1 1 1 26~62 65°~88°
36 － 2 1 26~62 65°~88°
39 1 2 1 26~62 65°~88°
42 -- 2 2 26~62 65°~88°
45 1 1 2 26~62 65°~88°
48 -- 2 2 26~62 65°~88°
51 1 2 2 26~62 65°~88°
54 -- 1 3 26~62 65°~88°
57 1 1 3 26~62 65°~88°
60 2 3 26~62 65°~88°
63 1 2 3 26~62 65°~88°

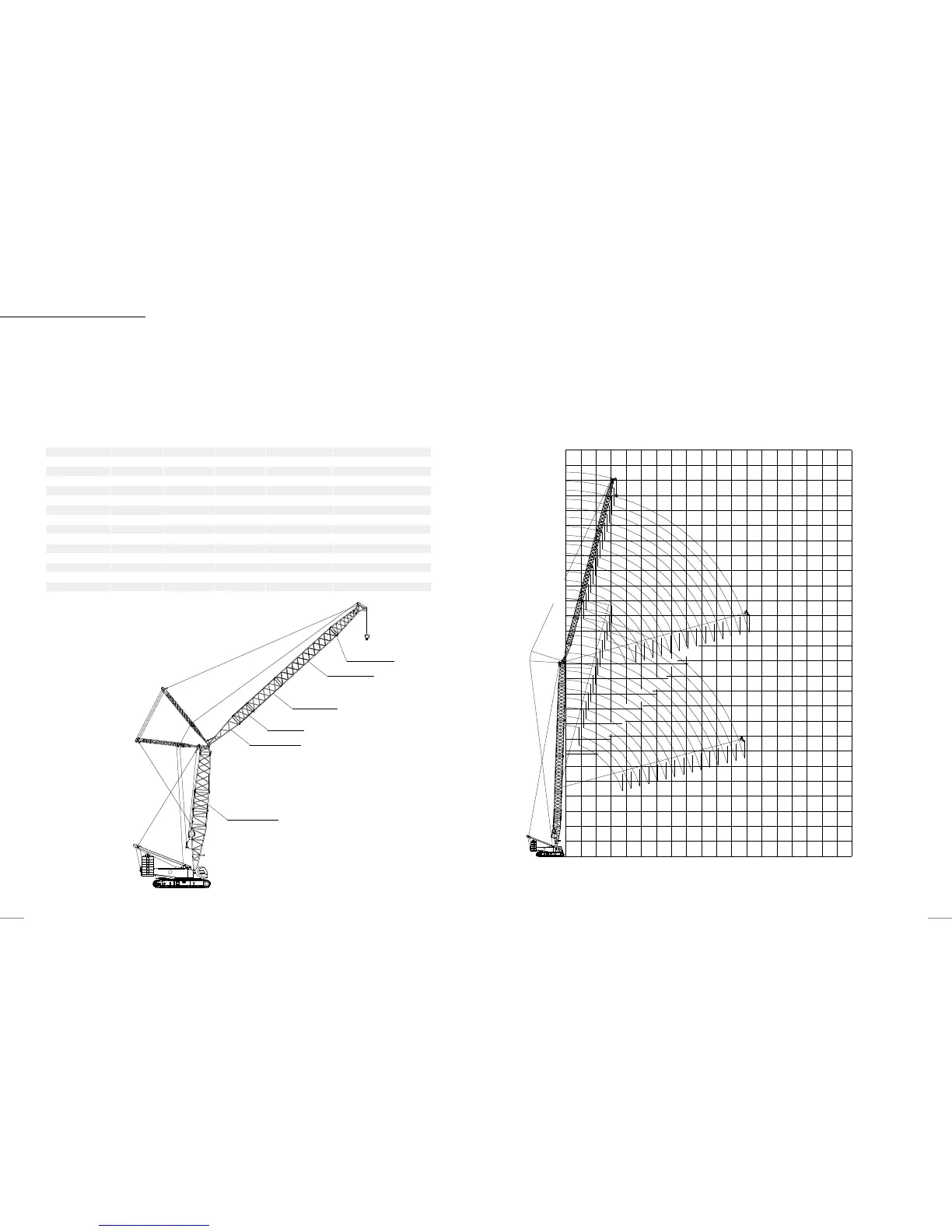

Luffing jib combination Luffing jib operating condition
working range diagram
Jib top（6m）
Jib 12m section（3pieces）
Jib 6m section（2pieces）
Jib 3m section（1pieces）
Boom section（6m）
Boom section（26m-62m）
Lifting height(m)
Working radius (m)
Boom angle: 88′
63m
60m
57m
54m
51m
48m
45m
42m
39m
36m
33m
30m
27m
24m
21m
0 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
75°
62m
15°
15°
26m
63m
60m
57m
54m
51m
48m
45m
42m
39m
36m
33m
30m
27m
24m
21m
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
105
110
115
120
125
130
135
