Ενεργοποηση

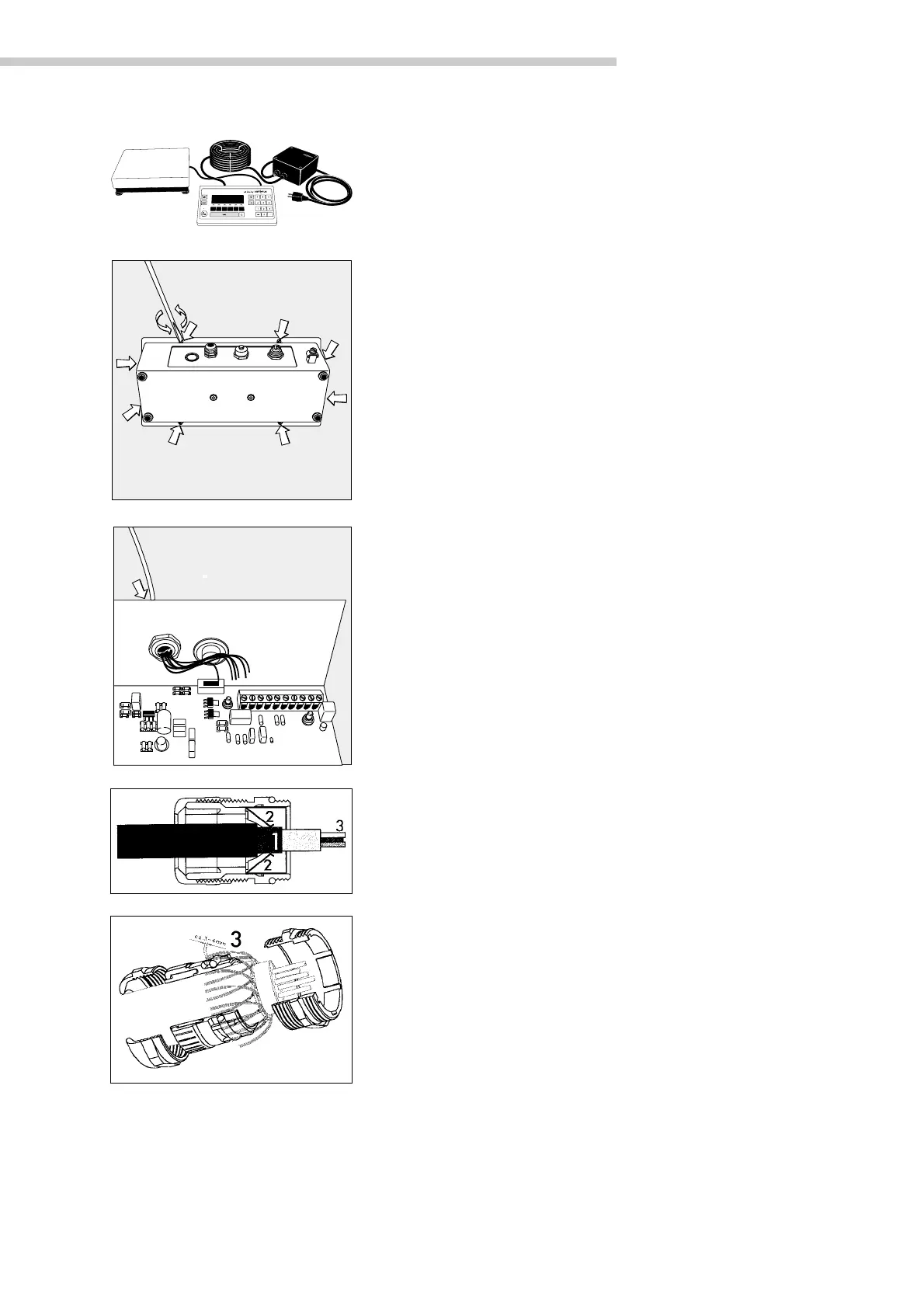

Σ!νδεση της συσκευς FCT01-X
Σ!νδεση του τροφοδοτικο! και του δσκου ζ!γισης
Παρατρηση:
Η συσκευ δεν πρπει να βρσκεται σε περιοχ που υφσταται κνδυνοσ
εκρξεων! Οι εργασεσ πρπει να εκτελονται αποκλειστικ απ ειδικευµνο και
εκπαιδευµνο προσωπικ!
§ Τοποθετστε τη συσκευ µε την εµπρσθια πλευρ πνω σε να µαλακ
υπστρωµα.
§ Ξεβιδστε τισ βδεσ (σµφωνα µε τα βλη).
§ Βγλτε το εµπρσθιο κλυµµα και τοποθετστε τη συσκευ στα πδια τησ.
§ Συνδστε το καλδιο σνδεσησ του δσκου ζγισησ µε την τερµατικ
µονδα χειρισµο
Παρατρηση:
Ο κοχλιωτσ σνδεσµοσ στην τερµατικ µονδα χειρισµο τησ συσκευσ
FCT01-X εναι δη προεγκατεστηµνοσ. λεσ οι εργασεσ βιδµατοσ πρπει να
γνονται µε ιδιατερη προσοχ.
! Το µγιστο µκοσ καλωδων µεταξ τησ συσκευσ FCT01-X και του δσκου
ζγισησ εναι 150 (Ονοµασα καλωδου: YY60,52).
§ Γυµνστε το καλδιο σνδεσησ απ τη µνωση και συνδστε το.
– Ξεβιδστε το βιδωτ κλυµµα τησ βσησ για το βδωµα και περστε το στο
καλδιο.
– Αφαιρστε τη µνωση του καλωδου (βλπε σχµα). Η θωρκιση (1) πρπει
να βρσκεται σε επαφ µε τουσ συνδετρεσ (2).
Τοποθετστε τη θωρκιση περπου 3–4 χλστ πνω στο δακτλιο
(βλπε σχµα)
Αφστε τουσ (3) αγωγοσ του καλωδου σε µκοσ περπου 15 εκατ.,
στε να µπορον να συνδεθον.
– Περστε το καλδιο µσα απ τον κοχλιωτ σνδεσµο.
– Ελγξτε την επαφ τησ θωρκισησ µε τουσ συνδετρεσ.
– Βιδστε σταθερ το κοχλιωτ κλυµµα.
