91
Ibrugtagning

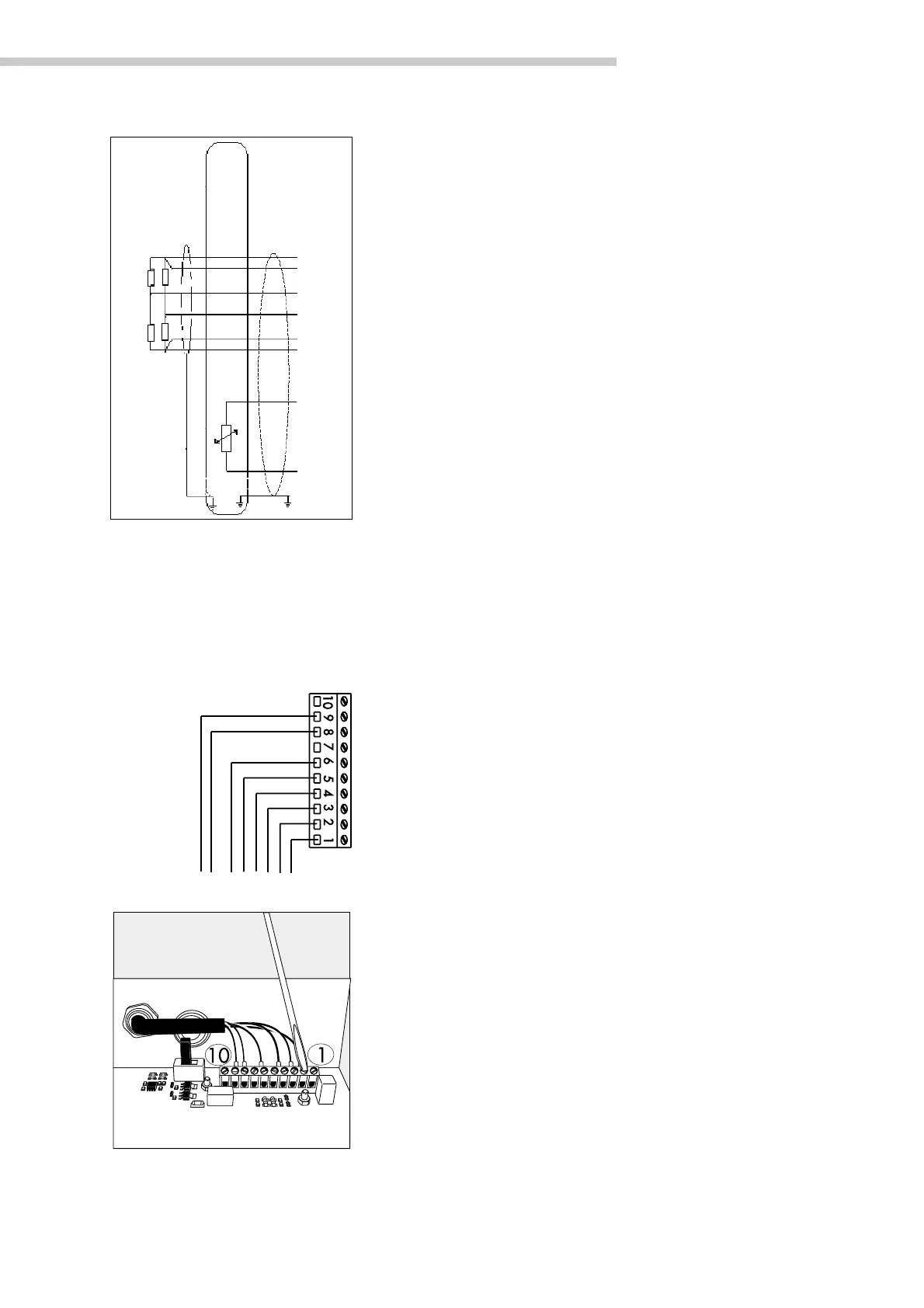

Tilslutningsoversigt
Nr. Signalkode Betydning
1 BR_POS Broforsyningsspænding positiv (IN+)
2 SENSE_POS Sense (+) broforsyningsspænding
3 OUT_POS Målespænding positiv
4 OUT_NEG Målespænding negativ
5 SENSE_NEG Sense (–) broforsyningsspænding
6 BR_NEG Broforsyningsspænding negativ (IN–)
8 TS_GND
9 TK_IN2 Pin 8/9 Option ekstern temperaturføler
Vigtigt:
For tildeling af farver/signaler benyt da vejledningen/specifikationen for den
pågældende vejecelle/vægt. Isoler alle ledninger, som ikke benyttes.
Ved tilslutning af en forbruger i firelederteknik skal klemmerne på klemliste Nr.: 1
og 2 samt 5 og 6 føjes sammen vha. broer.
§ Monter kabellederne på klemlisten.
– Afisoler ca. 1 cm af ledernes ender.
– Fra PG-forskruningen påføres alle kabelledere vedlagte slange.
Længden på de resterende fritliggende ledere hen til klemlisten bør ikke være
længere end 5 cm.
– Hætte til ledernes ender sættes på og fastgøres.
– Kabelender tilsluttes som anvist i oversigten.
§ Klemlistens skruer skrues fast med en skruetrækker.
Vigtigt:
Hver broforsyningsspænding er beskyttet med en 125 mA-sikring. For at undgå
at sikringerne aktiveres ved forkert montering, skal der mellem pin 1 og pin 6,
pin 1 og hus samt pin 6 og hus måles en modstand på mere end 80 Ohm. pin
1 og pin 2 samt pin 5 og pin 6 skal være forbundet således, at modstanden
i forbindelsen er lav.
