Saunier Duval THEMACLASSIC C 25 E - Installation - Flue;Air Inlet Ducting (Themaclassic F); Draft Terminal Positioning Rules

Installation of the smoke
evacuation/air inlet duct for Themaclassic F

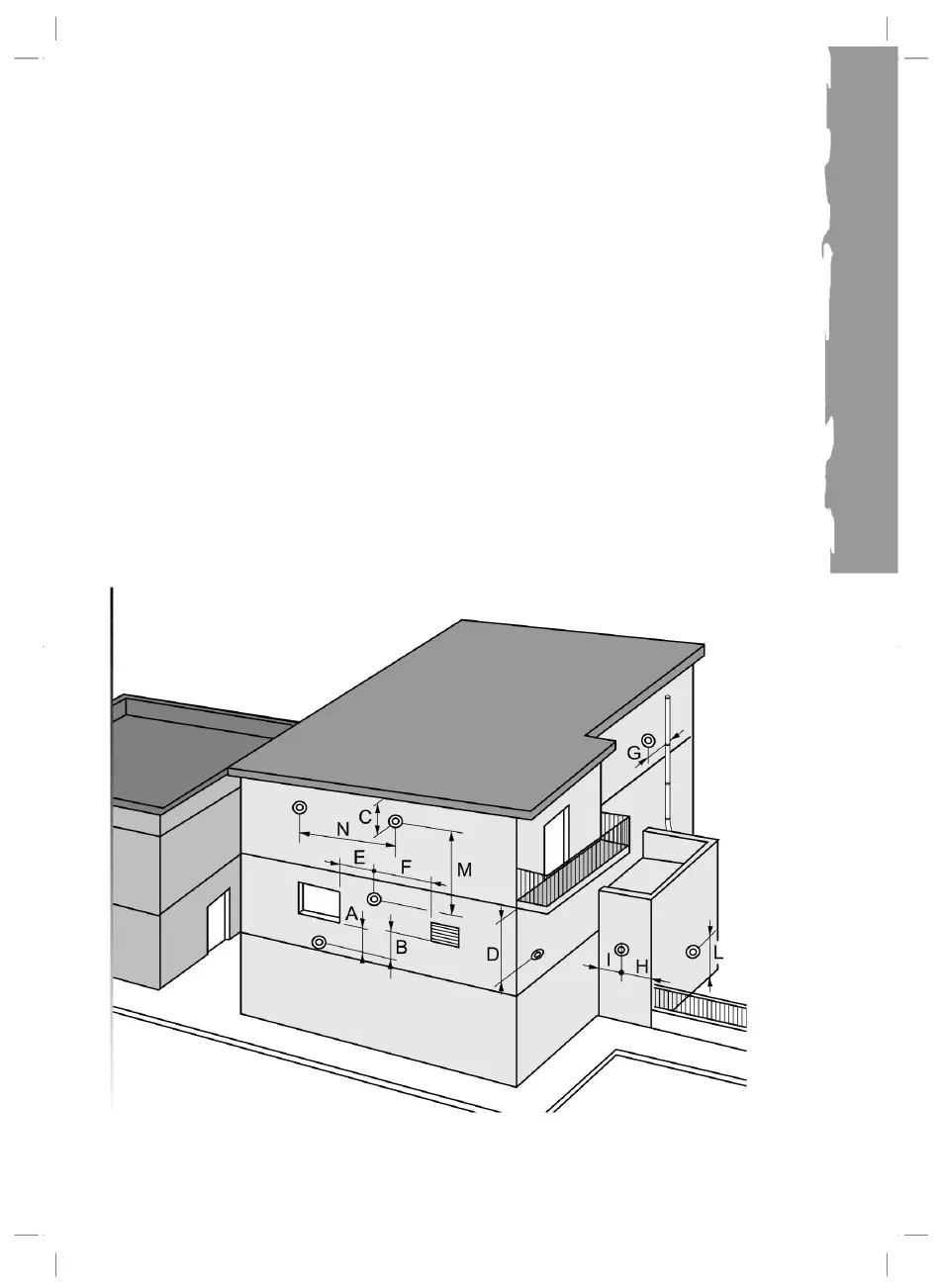

Positioning of the draft terminals (in mm).
A - Under window . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600 B
- Under air vent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600 C - Under
eaves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 D - Under
balcony . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 E - From
adjacent window . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .400 F - From
adjacent air vent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600 G - From vert/horiz pipes
or drains . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 H - From an
angle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 I - From a
recess . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 L - From the
ground or any walking area . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2500 M -
Between two vertical terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1500
N - Between two horizontal terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1000
19
