4 Situation en : 25.11.2009 805.031 BA / FR
Manuel d’utilisation appareil d’alimentation électrique CSV 300
L’appareil d’alimentation électrique est prévu pour l’emploi dans les carava-
nes sans batterie d’espace habitable et ne peut donc pas être utilisé pour
recharger la batterie.

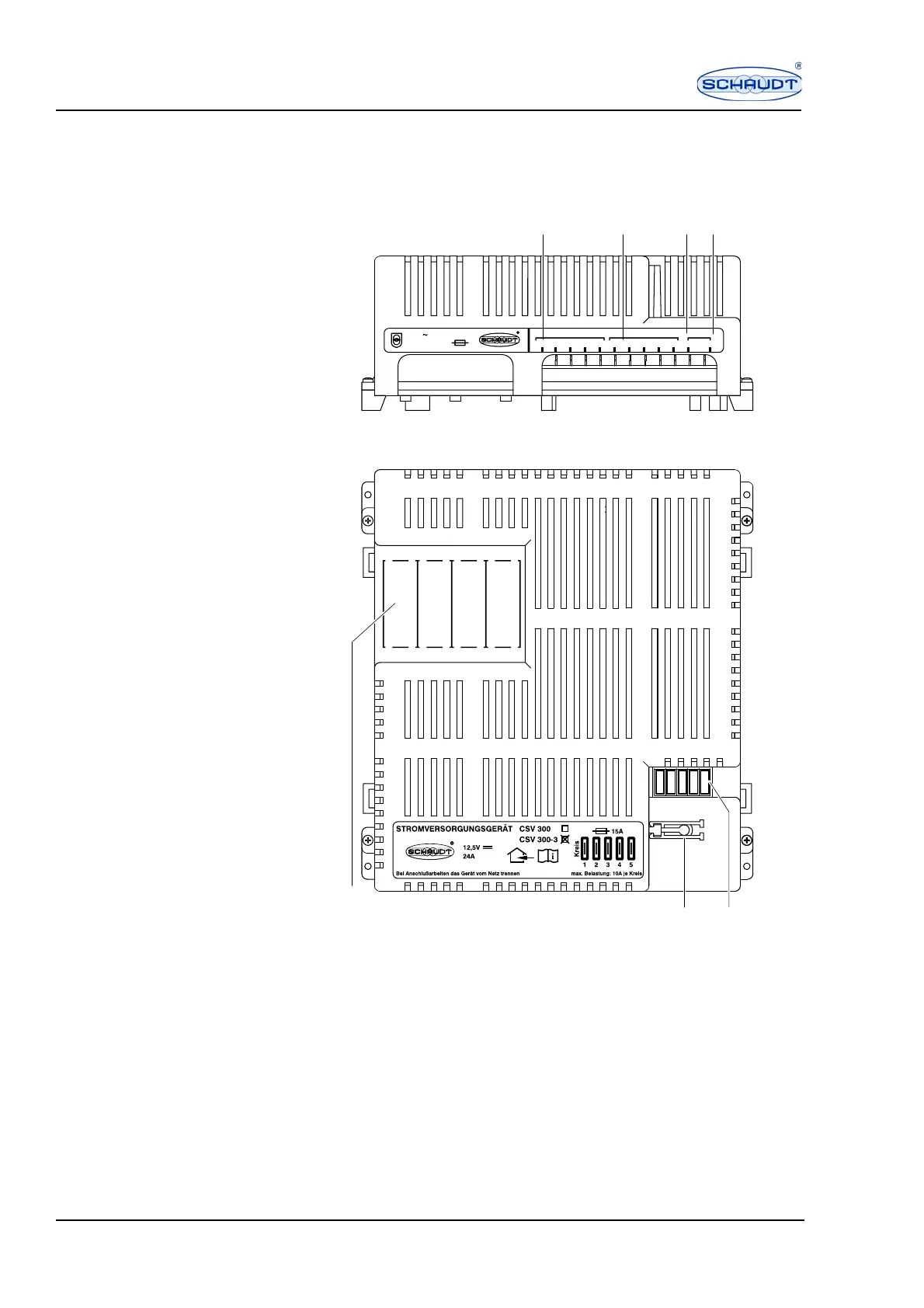

Fig. 1 Appareil d’alimentation électrique CSV 300, CSV 300 2B10, CSV 300 2B13
et CSV 300-3
1 Négatif Sorties 12 V, circuits 1 à 5
2 + Sorties 12 V, circuits 1 à 5
3 Batterie du véhicule/Accouplement de remorque
4 Batterie du véhicule/Accouplement de remorque
5 Fusibles à raccord plat véhicule
6 Extracteur FK (auxiliaire d’extraction des fusibles)
7 Emplacements pour coupe-circuits automatiques
