Operating instructions Bus System SDTBUS 630 mit EBL 630 B
5
Date:14.12.2018
8110605 BA / EN
3 Layout
3.1 Electroblock EBL 630 B
12345678
11
9
19 2018171514131210 16

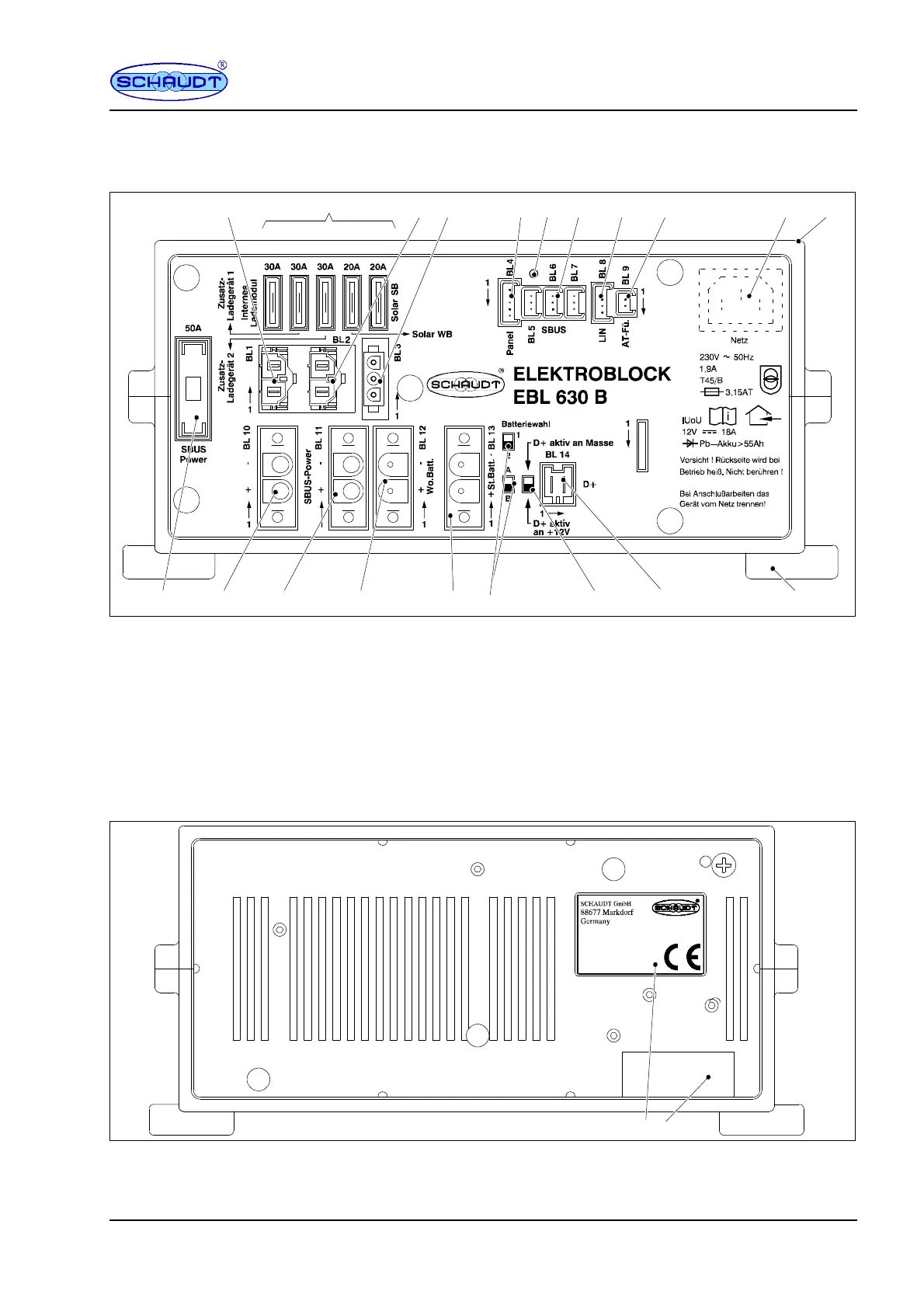

Fig. 2 Layout of the EBL 630 B electroblock (front)
1 Installation feet
2 D+ connector (input/output)
3 D+ signal changeover switch
4 Battery type switch (A/B, 1/2)
5 Block 13: Starter battery
6 Block 12: Leisure battery
7 Block 11: 12V main supply, bus modules
8 Block 10: 12V main supply, bus modules
9 Main fuse, main 12V supply
10 Block 1: Auxiliary charger 1
11 Flat vehicle fuses
12 Block 2: Auxiliary charger 2
13 Block 3: Solar regulator
14 Block 4: Operator and control panel
15 Diagnostics LED
16 Blocks 5, 6, 7: SDTBUS 630
17 Block 8: LIN bus
18 Block 9: Outside temperature sensor
19 Mains connector (optional low power de-
vice socket, otherwise mains cable with
W AGO connector)
20 Housing
12
Fig. 3 Layout of the EBL 630 B electroblock (rear)
1 Cover plate 2 Nameplate
