Scheppach HL650 Original Manual

6

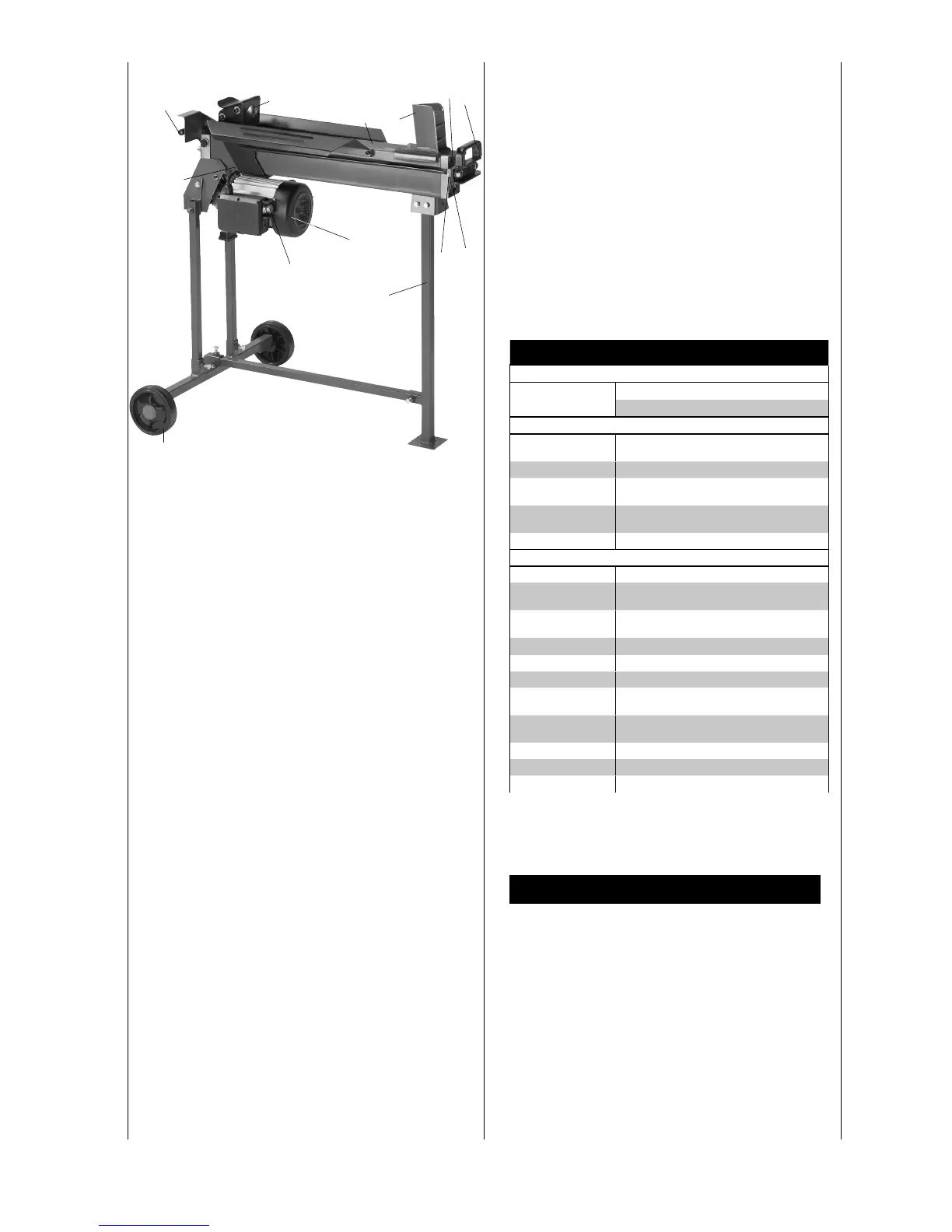

Legende von Fig. 1
1 = Öltank
2 = Druckplatte
3 = Auageäche
4 = Spaltkeil
5 = Transportgriff
6 = Standbein
7 = Auslöseknopf
8 = Motor
9 = Transportrad
10 = Hydraulik-Hebel
11 = Öl-Abussschraube
12 = Entlüfterschraube
13 = Hubbegrenzungsring
HL650
Lieferumfang
Hydraulischer Holzspalter
Bed.-Anweisung
Technische Daten
Baumaße L x B x
H mm
950 x 270 x 500
Holz ø min–max cm
5–25
Holz Länge
max cm
52
Nullspannungs-
auslösung
ja
Gewicht kg
44,5
Antrieb
Motor V/Hz
230/50
Aufnahmeleistung
P1 W
2200
Abgabeleistung
P2 W
1700
Betriebsart
S3 25%
Spaltkraft t
max. 6,5
Zylinderhub mm
375
Zylinder Vorlauf
cm/sec
3,13
Zylinder Rücklauf
cm/sec
4,69
Ölmenge l
3,5
Betriebsdruck bar
225
Drehzahl 1/min
2840
Technische Änderungen vorbehalten!
Allgemeine Hinweise
• Überprüfen Sie nach dem Auspacken alle Teile auf
even tu elle Transportschäden. Bei Beanstandungen
muss so fort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Be die-
nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.
Fig. 1
1
2
3
4
5
6
7
8
9
10
11
12
13
