Scheppach HM80L Translation From Original Manual

6

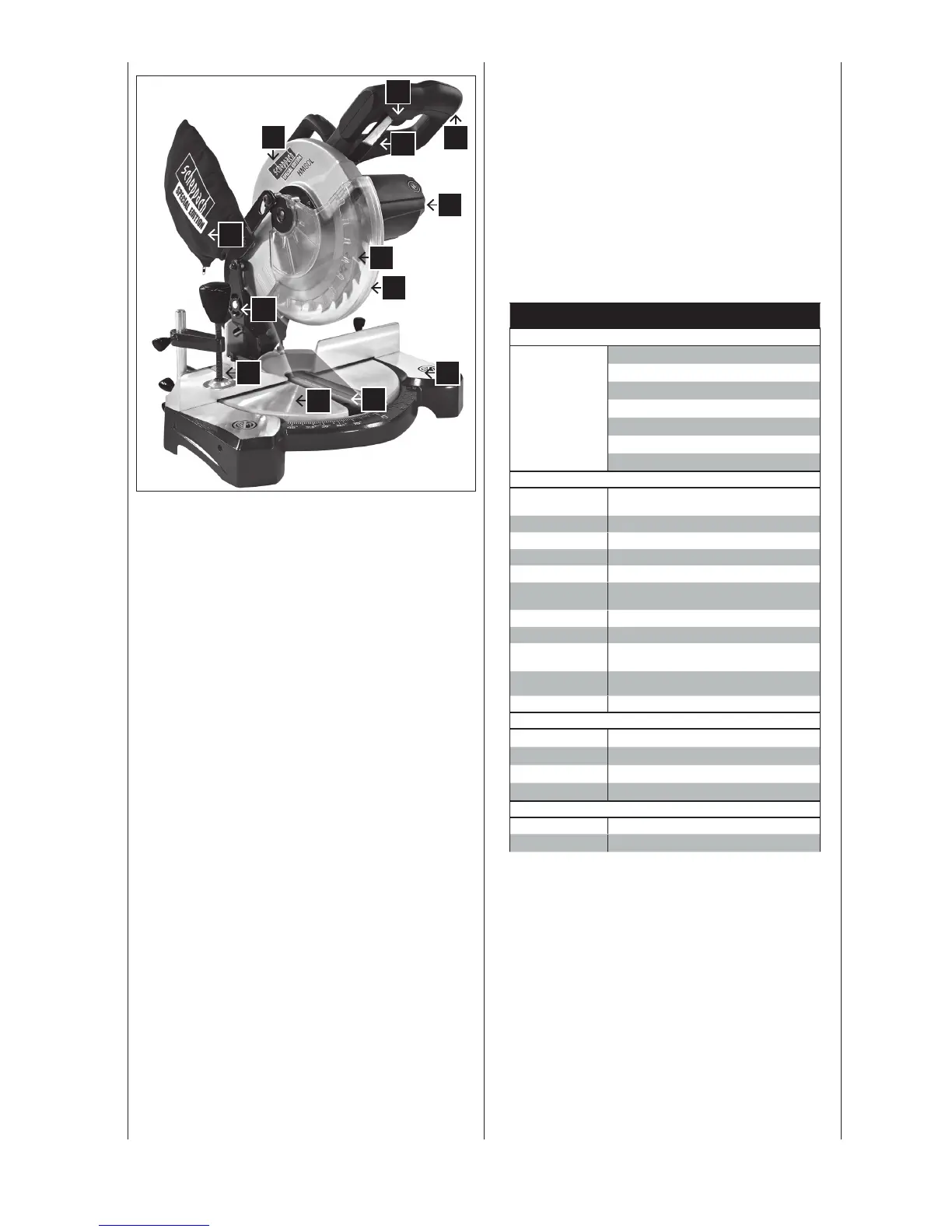

Legende von Fig. 1
1 Handgriff
2 Starttaste
3 Sockel
4 Gelenk Gehäuse / Sockel
5 Drehtisch
6 Motor
7 Sägeblatt
8 Tischeinlage
9 Sperrhebel
10 Sägeblattschutz starr
11 Sägeblattschutz beweglich
12 Spänesack
13 Spannbacke
HM80L
Lieferumfang
Kapp- und Gehrungssäge
Spänesack
Werkstückhalter
Werkzeug für Sägeblattwechsel SW 6
3 Stützen
2 Kohlebürsten
Bedienungsanweisung
Technische Daten
Baumaße L x B x
H mm
690 x 550 x 440
ø Drehtisch mm
385 x 150
Tischhöhe mm
55
Sägeblatt ø mm
210/30/2,6/1,6 WZ 24
Drehzahl 1/min
5000
Schnittge-
schwindigkeit m/s
55
Schwenkbereich
2 x 45°
Neigungswinkel
45°
Doppelgehrung
45° x 45°
links
Rasterstellungen
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
Gewicht kg
7,7
Schnittdaten Kappbetrieb
90°/90°/
120 x 60 mm
90°/45°
80 x 60 mm
45°/90°
120 x 35 mm
45°/45°
80 x 35 mm
Antrieb
Motor V/Hz
220–240/50
Aufnahmeleistung W
1500
Technische Änderungen vorbehalten!
Information zur Geräuschentwicklung
Die Geräuschpegel dieser Maschine während des Betriebs
sind die folgenden:
Maximum Geräuschdruckpegel: 94,2 dB(A)
Maximum Geräuschleistungspegel: 107,2 dB(A)
Warnung: Lärm kann gravierende Auswirkungen auf Ihre
Gesundheit haben. Übersteigt der Maschinenlärm 85 dB
(A), tragen Sie bitte einen geeigneten Gehörschutz. Falls
der elektrische Anschluss defekt ist, kann der Strom beim
Start der Maschine abfallen. Dies kann andere Maschi-
nen beeinträchtigen (z. B. blinkende Lampen). Entspricht
die elektrische Leistung Zmax < 0,27, solten solche Stö-
Fig. 1
1
2
9
6
7
11
3
8
5
13
4
12
10

Scheppach HM80L Specifications

General

Input power	1500 W
Power source	AC
AC input voltage	220-240 V
AC input frequency	50 Hz
Blade bore	30 mm
Blade diameter	210 mm
Blade thickness	2.6 mm
Idle speed (max)	5000 RPM

Weight and Dimensions

Depth	650 mm
Width	420 mm
Height	460 mm
Weight	7540 g
