106 international
Montaaž
Piiraja seadistamine, joonis 3
• Asetage piiraja kinnituspolt A külgseinas olevasse
pilusse
• Piirajat külgsuunas nihutades kseerida see poldiga
B.
• Polt kinni keerata (joonis 4).
• Seadke piiraja paralleelseks höövliplaadiga ja kinnitage
polt B, joonis 5.
• Nurga reguleerimiseks keerake lahti kinnitus C.
• Täpset seadistust on võimalik saavutada skaala D abil.
Kasutuselevõtt
Imamissüsteem
Seadme kasutamisel kinnistes ruumides tuleb vastava
otsiku külge ühendada imamissüsteem. Imamissüsteemi
ühendamine hööveldamise tarbeks:
• Tõstke höövlivõlli kaitse G sellisesse asendisse, kus
pikiaugud oleksid vabad (joonis 6).

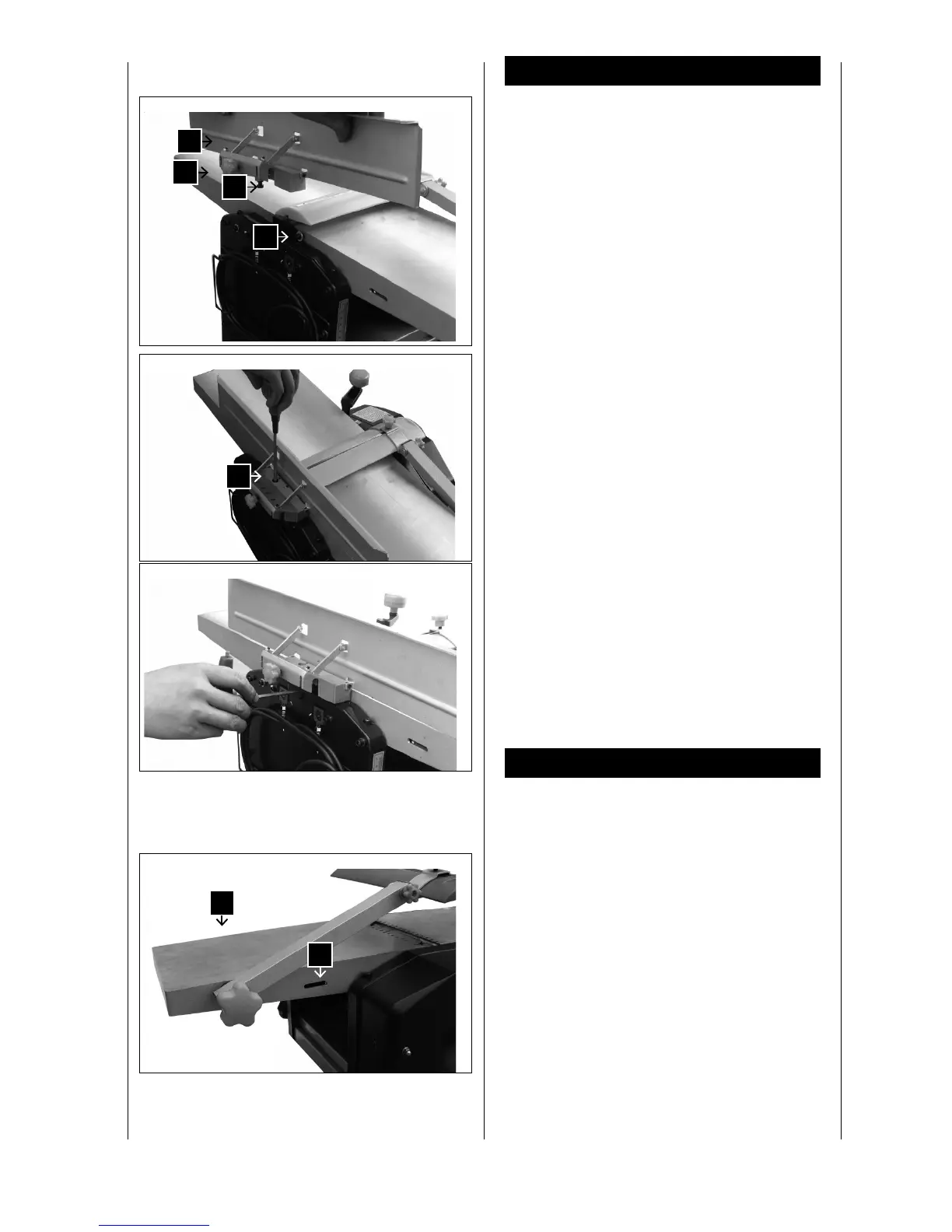

Fig. 3
D
C
A
B
Fig. 4
A
Fig. 5
Fig. 6
G
H
