Scheppach HMS850 User Manual

18 international

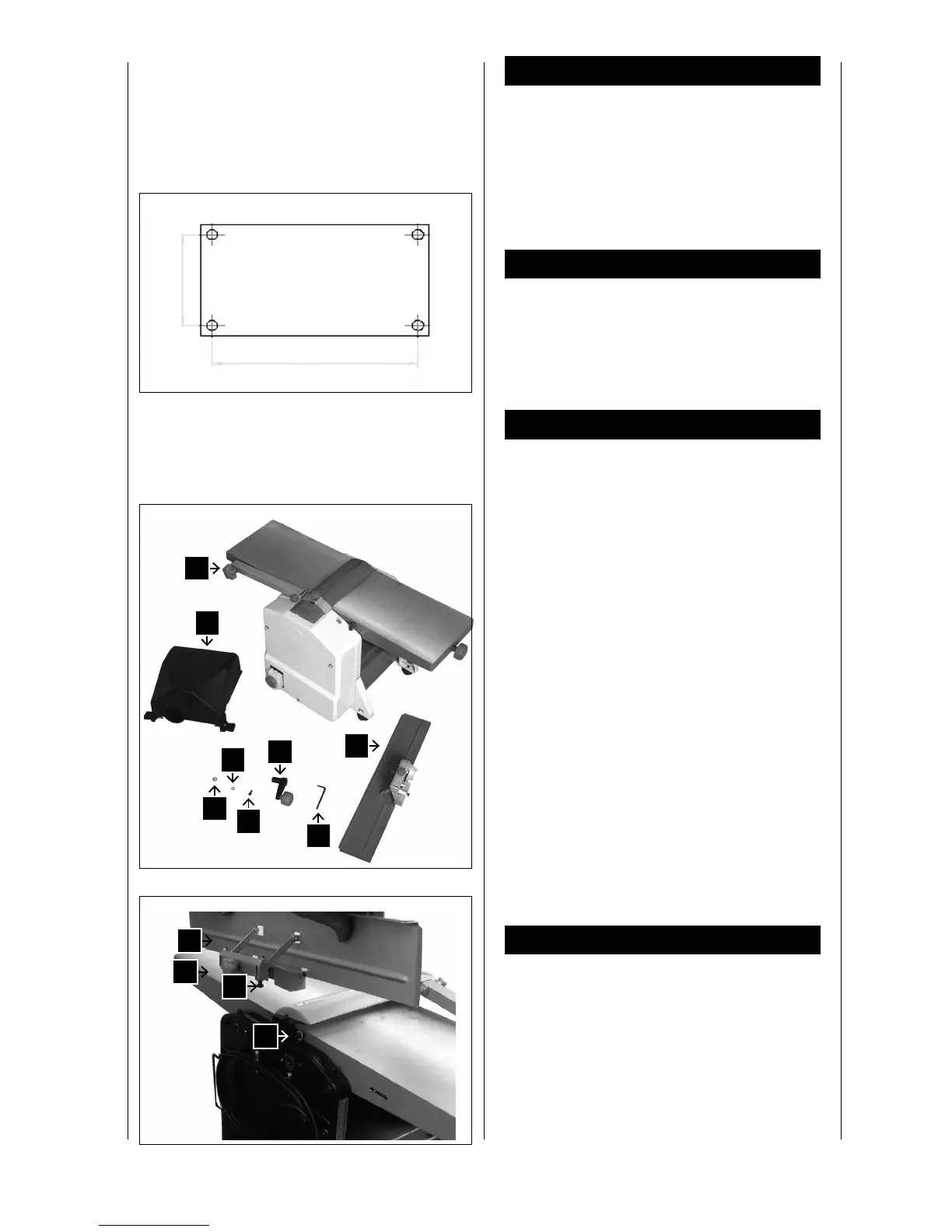

Aufstellen
Bereiten Sie den Arbeitsplatz, an dem die Maschine ste-
hen soll, vor. Schaffen Sie ausreichend Platz, um siche-
res, störungsfreies Arbeiten zu ermöglichen. Die Maschine
ist zum Arbeiten in geschlossenen Räumen konzipiert und
muss auf ebenem, festen Untergrund standsicher aufge-
stellt werden.
Die Maschine kann auf einer Werkbank befestigt werden
(Fig. 1). (Befestigungsmaterial nicht im Lieferumfang ent-
halten!)
Transport
Die Maschine darf nur am Gestell angehoben und trans-
portiert werden. Niemals zum Transport an den Schutz-
einrichtungen, den Einstellgriffen oder am Hobeltisch
anheben.
Zum Transport ist die Maschine vom Netz zu trennen.
Während des Transports muß sich der Hobelwellenschutz
in der untersten Position befinden.
Entpacken der Maschine
Überprüfen Sie den Inhalt auf eventuelle Transportschä-
den. Im Falle eines Schadens muss dieser sofort an den
Spediteur gemeldet werden. Prüfen Sie den Inhalt auf
Vollständigkeit. Melden Sie fehlende Teile sofort dem
Händler. Die Maschine wird komplett in einem Karton
verschickt. Zusätzliche Teile, die an der Maschine zu be-
festigen sind, müssen vor der Montage lokalisiert und zu-
geordnet werden.
Fig. 2
1 Abricht- und Dickenhobelmaschine
2 Abrichtanschlag
3 Sechskantschlüssel 4 mm
4 Handgriff
5 Zylinderschraube mit Innensechskant 5 - 1,0 x 15
6 Sicherungsring 5 mm
7 Beilagescheibe 5 mm
8 Absaugstutzen
Montage
Justieren des Abrichtanschlagss, Fig. 3
• Setzen Sie die Klemmschraube A des Abrichtanschlags
in den Schlitz der Seitenwand
• Durch seitliches Verschieben des Anschlags zur Schrau-
be B einrasten
Fig. 1
Fig. 2
1
2
8
6
5
4
3
7
Fig. 3
D
C
A
B

Scheppach HMS850 Specifications

General

Motor Power	1250 W
Planing Width	204 mm
Max Planing Depth	2 mm
Max Thicknessing Height	120 mm
Feed Rate	8 m/min
Table Size	737 x 210 mm
Cutter Block Speed	8000 rpm
Thicknessing Width	204 mm
Motor	230 V, 50 Hz
