Montajul
Ajustarea opritorului de îndreptat, g. 3
• Introduceţi şurubul de strângere A al opritorului de
îndreptat în fanta din peretele lateral
• Blocaţi prin deplasarea laterală a opritorului spre
şurubul B
• Strângeţi ferm şurubul de strângere (g. 4).
• Aliniaţi opritorul paralel faţă de mesele de îndreptat şi
strângeţi ferm şurubul B, g. 5.
• Repoziţionarea unghiului se realizează prin desfacerea
şurubului mânerului în formă de stea C.
• Un reglaj precis se poate realiza cu ajutorul scalei D.
Punerea în funcţiune
Aspirarea
În cazul exploatării în încăperi închise trebuie conectată
o instalaţie de aspirare la ştuţul de aspirare. Racordarea
instalaţiei de aspirare la îndreptare:
• Ridicaţi braţul G al apărătoarei arborelui rindelei astfel
încât să devină accesibile oriciile longitudinale (g. 6).

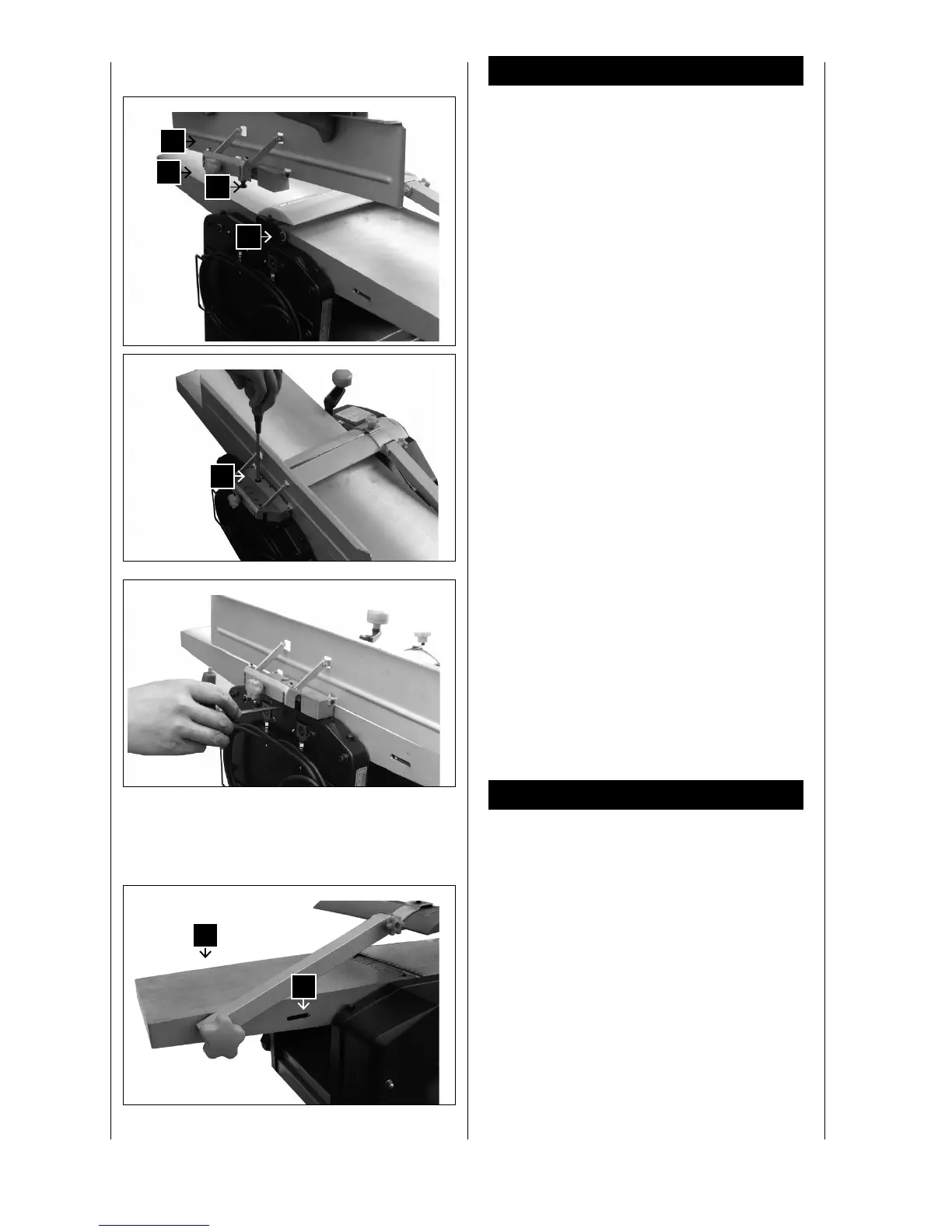

Fig. 3
D
C
A
B
Fig. 4
A
Fig. 5
Fig. 6
G
H
