Scheppach HMS850

132 international
Po vybalení
Po rozbalení stroje zkontrolujte, za je dodávka úplná a
součásti nepoškozené. V případe, že některá část chybí
nebo je poškozená, kontaktujte prodejce. Výrobek je do-
vážen v jednom balení.

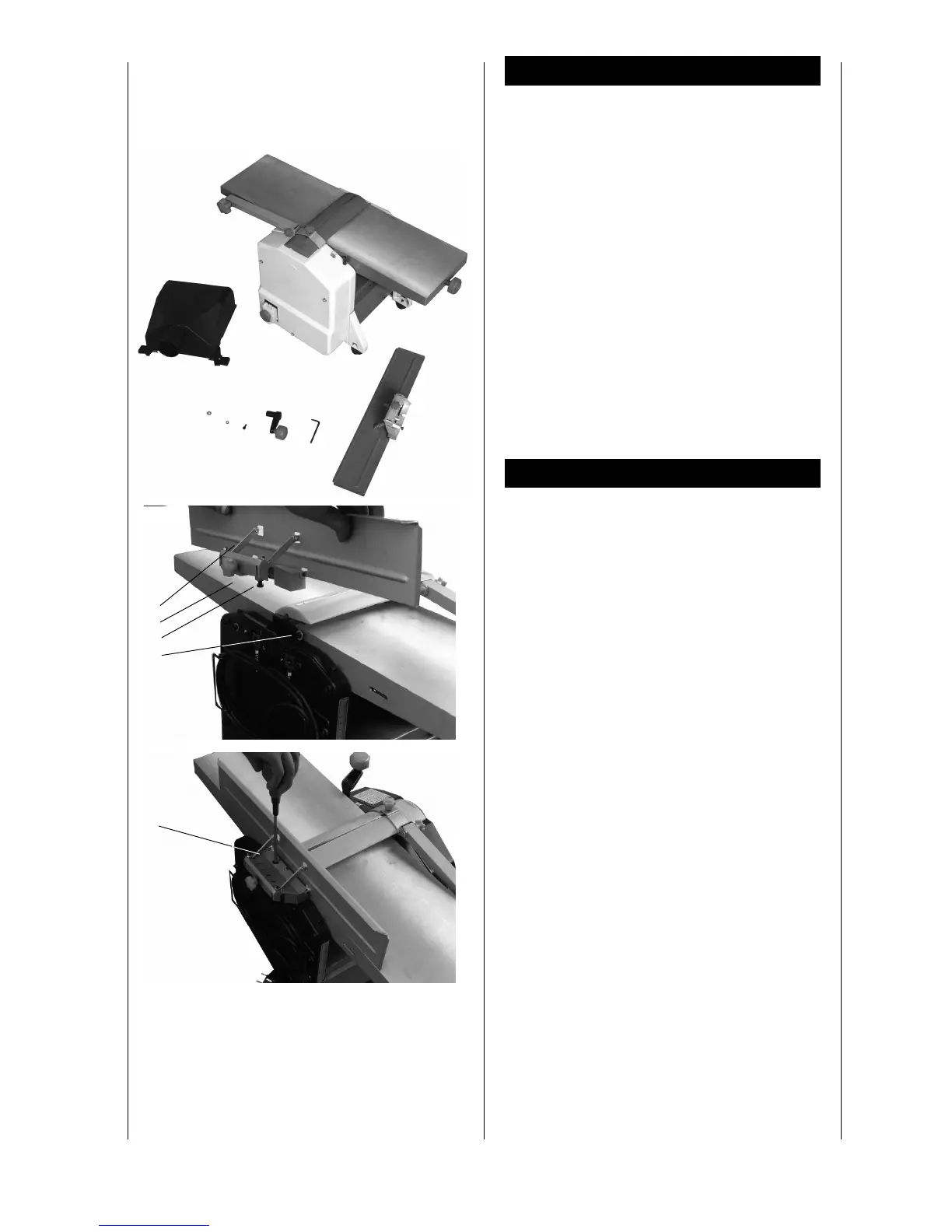

Obsah balení, obr. 2
1. Hoblovací a přetahovací stroj
2. Postranní kryt
3. Šestihranný klíč
4. Klika
5. Šroub s vnitřním šestihranem po celé délce 5-1,0 x
15
6. Prstenec 5mm
7. Podložka 5mm
8. Napáječ odsavače
Montáž
Montáž postranního krytu, obr. 3.
• Šroub A na postranním krytě vložte do otvoru na boční
straně stroj.
• Zajistěte posunutím krytu směrem k šroubu B.
• Zašroubujte šroub A. Viz obr. 4.
• Kryt dejte do vodorovné polohy rovnoběžně s plochou
hoblovky a zašroubujte šroub B, viz. obr. 5.
• Pro nastavování úhlu uvolněte hvězdicový knoík C.
• Detailnější manuální nastavení proveďte pomocí
stupnice D.
1
2
3
4
5
6
7
8
Fig. 2
Fig. 3
D
C
A
B
Fig. 4
A
