Scheppach HMS850

166 international

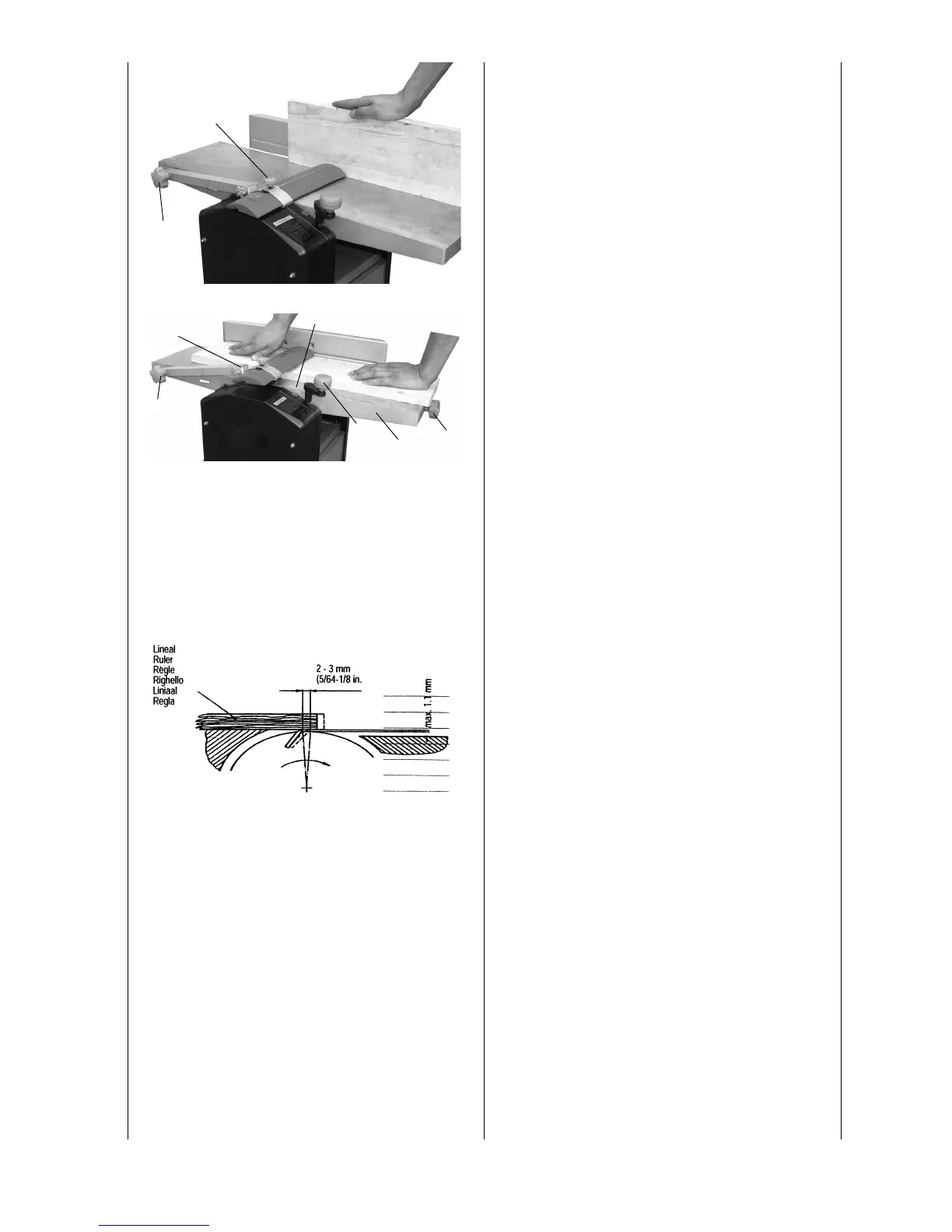

Gyalutengely-védő (10.1/10.2 ábra)
A magasságot a J csillagvarral lehet beállítani, amely a
gép bal oldalán található. A K csillagcsavar meglazításá-
val eltolható oldalra a munkaasztal fedése, és beállítható
a megfelelő gyalulási szélesség. Nyomja meg újra a gya-
lutengely-védőt a védő megfelelő helyzetbe való rögzíté-
se érdekében, és jól húzza meg a fogókat.
Egyengetés
A gyalulási vastagságot az N munkalap első oldalán he-
lyezkedő L kézi fogó segítségével lehet beállítani, egy M
skála alapján. A legjobb felületet a 0,5 és 1,5 mm közti
gyalulási vastagsággal lehet elérni.
Vigyázat:
A gyalutengely nem használt részét le kell takarni a vé-
dővel. A munkafelület a gép előtt, a feladatasztal oldalán
található. Mindkét kezét helyezze rá a munkadarabra. Ne
tartsa a darabot a sarkainál fogva.
Csak azokat a munkadarabokat lehet gyalulni, amelyek
felfekszenek a gépen, és biztonságosan vezethetők. A
rövid munkadarabok esetén alkalmazzon előtolót.
Vastagolás
• Az O kézi fogóval állítsa be a gyaluasztalt a skála alap-
ján a kívánt magasságra. 1 fordulat = 3 mm.
• A vékony fát tolja középre.
Vastagoláskor rendszeresen kell kezelni olajjal az asz-
talt. Hosszú igénybevétel után vagy nyers fa gyalulása-
kor előfordulhat, hogy a munkadarabot nem húzza be a
gép.
Vigyázat: Hiba esetén azonnal kapcsolja ki a gépet. A
gép működése közben ne távolítsa el a forgácsot és a
szilánkokat az asztalról. 25 cm-nél kisebb fadarabokat
nem szabad gyalulni.
A kés cseréje (11. ábra)
• A kapcsolót állítsa KI pozícióba.
• A gépet csatlakoztassa le a hálózatról.
• Rögzítse a gyalutengely-védőt magasított állásba.
• Lazítsa meg és vegye le a négy késrögzítő csavart.
• Vegye le a kést és a késkarokat a tengelyről.
• Távolítsa el a forgácsokat és a gyantát a gyalutengely-
ről és a késkarokról.
• Illessze az új kést a gyalutengelybe, rögzítse a kést a
négyszögű nyílással mindkét csavarfejbe. (Ezzel a két
csavarral a kés magasságban állítható.)
• A késkarokat helyezze a késre.
• Kissé szorítsa meg a 4 szorítócsavart.
• Ismételje meg a munkafolyamatokat a második késnél
is.
• Most állítsa be pontosan a gyalukést a leszedő asztal-
hoz. Itt alkalmazzon egy vonalzót, amelyet felszerel a
leszedő asztalra.
• Mindkét beállító csavar elmozdításával a kés magas-
ságán lehet változtatni.
• A gyalutengely fordításával a vonalzóval együtt leol-
vashatja a magassági beállítást.
• A kés akkor van pontosan beállítva, amikor a kés a
vonalzót max. 3 mm-re tolja tovább.
• A kés sikeres beállítása után meg kell húzni minden
szorító csavart (8,4 N/m).
Tartsa gyelemben:
• Az éles gyalukés szavatolja a tiszta gyaluképet, és
nem terheli annyira a motort.
• Háromszoros csiszolás esetén ne húzzon le róla 3 x
0,05 mm anyagnál többet.
Fig. 10.2
K
J
M
L
N
O
Fig. 10.1
K
J
Fig. 11
