52 international

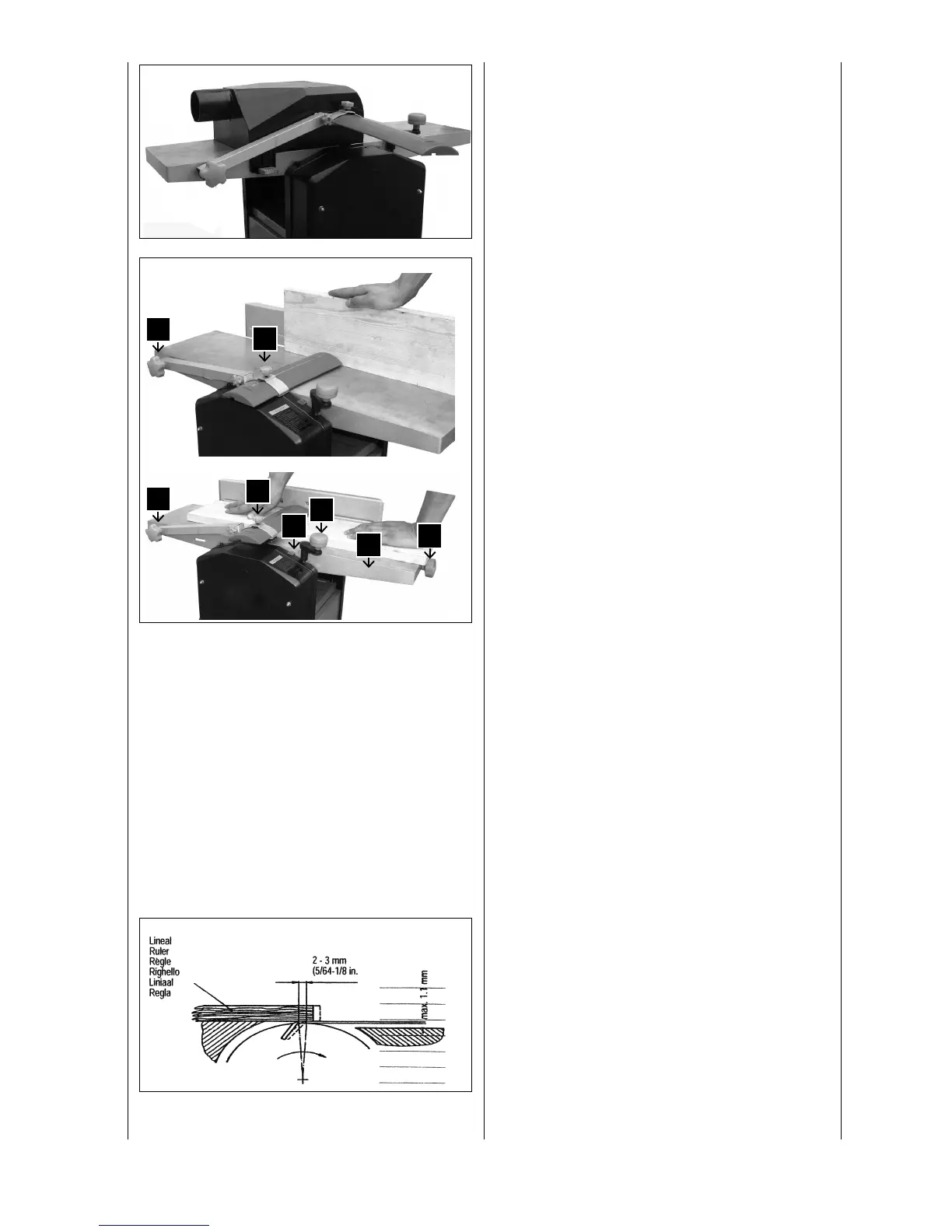

In caso di piallatura a spessore, colleghi il manicotto di
aspirazione come di seguito (Fig. 9)
• Rimuova il blocco della Piallatrice filo spessore.
• Tiri indietro la protezione della forca sollevatrice e fissi
il manicotto di aspirazione.
• Il manicotto di aspirazione deve essere fissato in modo
che entrambe le punterie combacino con i fori allun-
gati. In seguito, faccia scivolare le punterie nei fori al-
lungati. Per un’ottima aspirazione, la velocità dell’aria
deve essere di almeno 20 m/s.
Protezione del blocco, Fig. 10.1/10.2
La regolazione dell’altezza avviene con la vite della ma-
nopola a stella, che viene fissata nella parte sinistra della
macchina. Dopo aver svitato la vita della manopola a stel-
la, il coltello deve scivolare lateralmente e si deve regolare
il giusto spessore. Riponga la protezione del blocco in mo-
do che questa sia fissata nella posizione di destra e fissi
l’impugnatura J, K.
Piallatura a filo
Regoli la profondità della piallatura con l’impugnatura
presente sul piano , utilizzando una scala graduata. Per
ottenere una migliore piallatura a filo, la profondità di
questa deve essere oscillare tra 0,5 e 1,5 mm
Avvertenza:
Copra la parte del blocco che non viene utilizzata. La val-
vola di rifornimento della macchina è posizionata davanti
alla macchina, lateralmente alla superficie di lavoro. Po-
sizioni le dita di entrambe le mani sul pezzo da lavora-
re. Non regga il pezzo da lavorare dai bordi. Può piallare
esclusivamente i pezzi da lavorare fissati sulla macchina
e che possono essere maneggiati in modo sicuro. Utilizzi
degli attrezzi opzionali per pezzi da lavorare corti.
Piallatura a spessore
• Regoli, sulla base dell’altezza desiderata, il piano con
l’impugnatura utilizzando una scala graduata O.
1 giro = 3 mm
• Introduca in mezzo il legno sottile. Per lla piallatura a
spessore, la tavola deve essere lubrificata regolarmen-
te con olio. In caso di uso prolungato o di piallatura di
legno umido, il pezzo da lavorare potrebbe non muo-
versi più.
Avvertenza:
In caso di malfunzionamento, spenga immediatamente la
macchina. Non rimuova alcun truciolo o scheggia dal pia-
no mentre la macchina è in funzione. Non piallare pezzi di
legno di dimensioni inferiori ai 25 cm.
Sostituire i coltelli, Fig. 11
• Posizioni l’interruttore su AUS (off).
• Scolleghi la macchina dalla rete.
• Fermate la protezione del blocco in posizione eretta.
• Sviti e rimuova le quattro viti di chiusura taglia-
blocchi.
• Sollevi i coltelli e la barra di taglio del taglia blocchi.
• Rimuova i trucioli di legno e la resina del blocco e dalla
barra di taglio.
• Inserisca il nuovo coltello nel blocco, fissatelo con dei
bulloni. (Con entrambi i bulloni, può regolare l’altezza
del coltello).
• Inserisca il taglia blocchi sul coltello.
• Avviti leggermente le 4 viti di arresto.
Fig. 9
Fig. 10.1
K
J
Fig. 10.2
K
J
O
M
L
N
Fig. 11
