Ingebruikname
Afzuiging
Als de machine wordt gebruikt in een afgesloten ruimte
moet een afzuiginstallatie op de afzuigsteun worden
aangesloten voor het afzuigen bij het vlakschaven.
• Hef de arm van de schaafas bescherming, zodat de
langgaten vrij komen te liggen G, H (Fig. 6).
• Trek aan beide kanten van de afzuigsteun de relais
klepstoter F, I (Fig. 7).
• Zet de vandiktetafel in de laagste positie en schuif de
afzuigmond in de machine, tot u beide relais klepstoters
in de langgaten kunt schuiven I, H (Fig. 8).
Aansluiting van de afzuiging bij het vandikteschaven (Fig.
9)
• Verwijder de schaafgeleider.
• Schuif de messenasbescherming terug en bevestig de
afzuigmond.
• De afzuigmond wordt zo aangebracht dat de beide re-
lais klepstoters met de langgaten op één lijn staan. Dan
schuift u de relais klepstoters op de langgaten.
Voor een optimale afzuiging, moet de luchtsnelheid ten-
minste 20m/s bedragen.

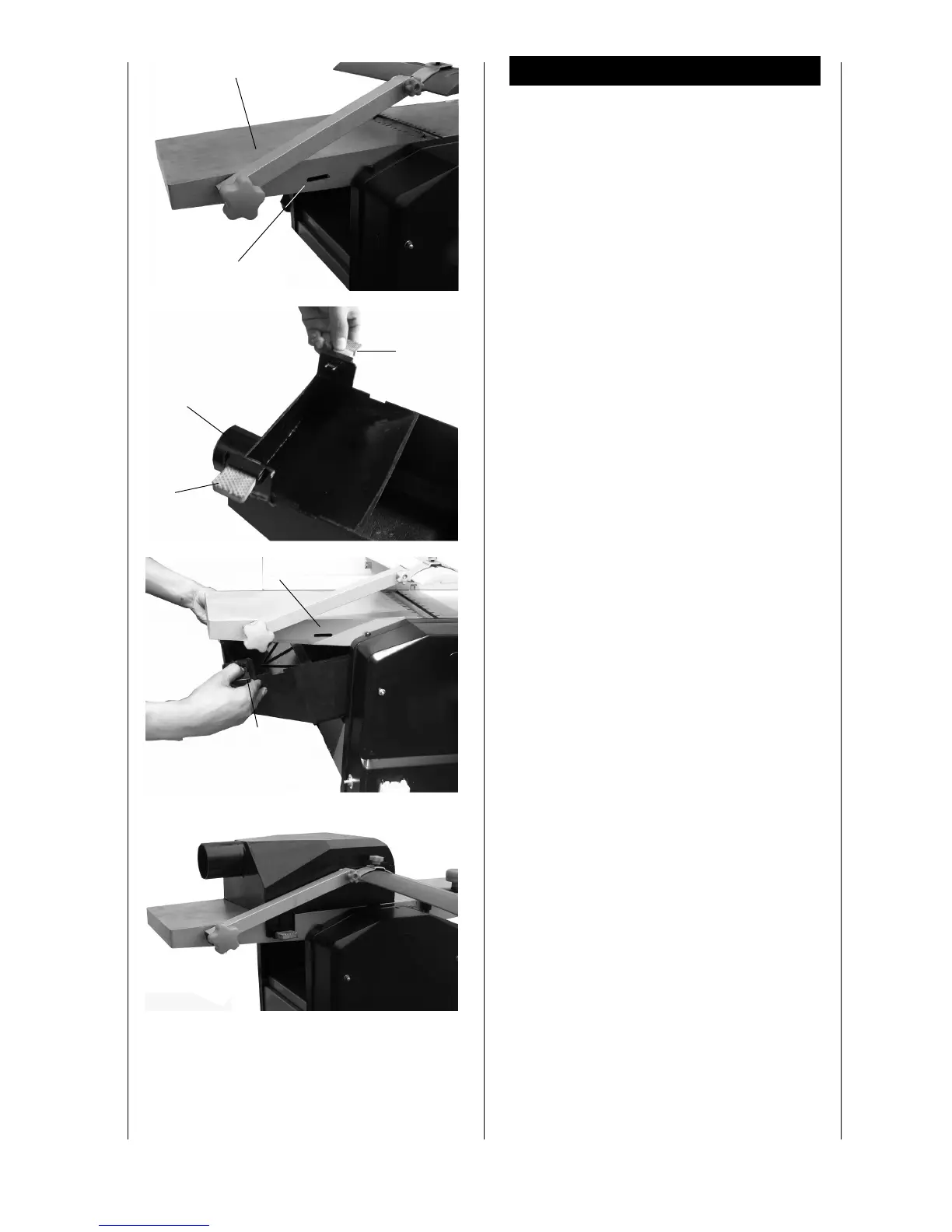

Fig. 8
H
I
Fig. 9
Fig. 6 G
H
Fig. 7
F
I
I

Scheppach HMS850 Specifications

General

Motor Power	1250 W
Planing Width	204 mm
Max Planing Depth	2 mm
Max Thicknessing Height	120 mm
Feed Rate	8 m/min
Table Size	737 x 210 mm
Cutter Block Speed	8000 rpm
Thicknessing Width	204 mm
Motor	230 V, 50 Hz
