46
Les pièces supplémentaires qui doivent être xées à
la machine, doivent être repérées et attribuées avant
le montage.
Attention ! Remplir d‘huile avant la mise en service !

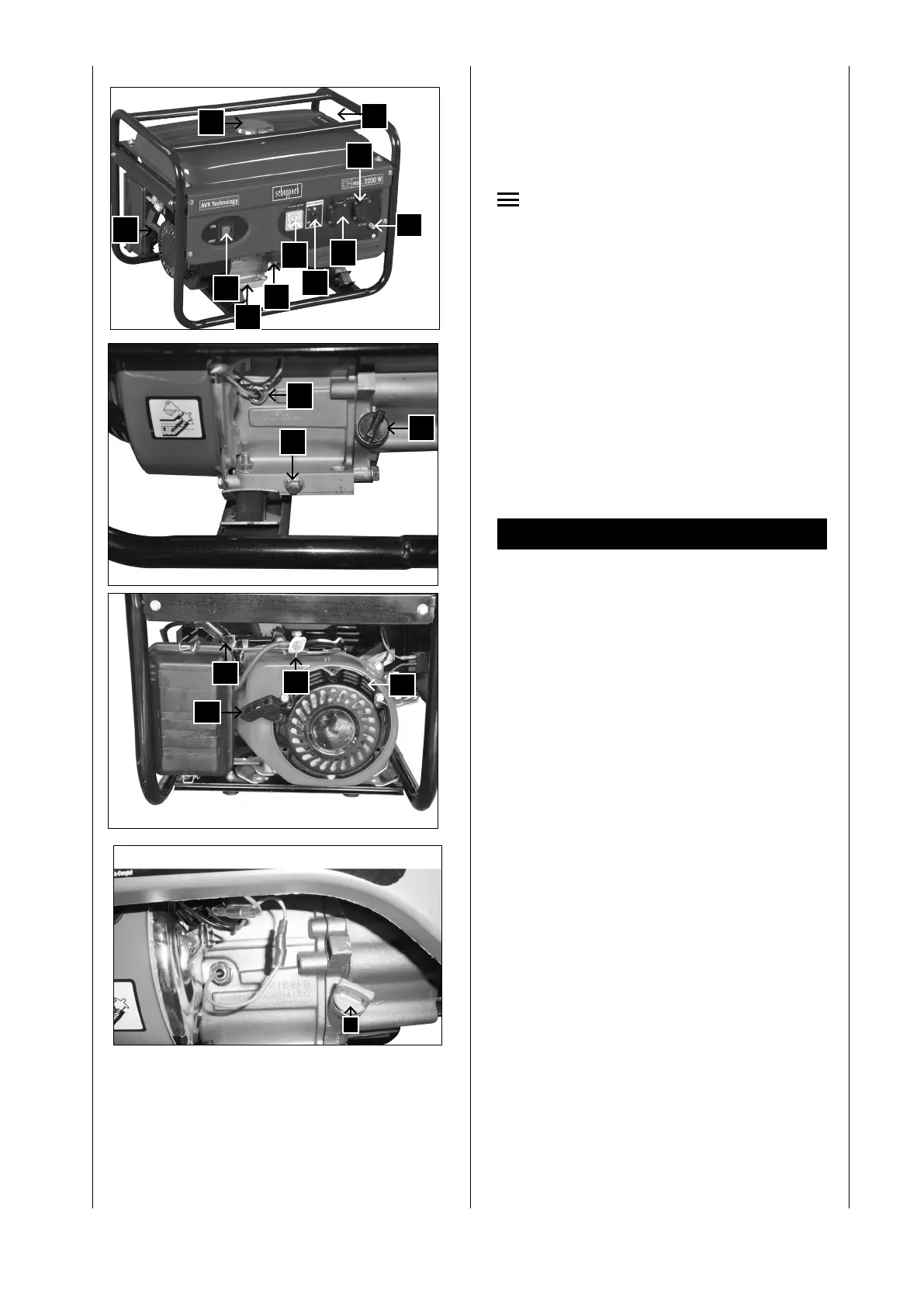

ÉQUIPEMENT FIG. 1-3
1. Jauge de carburant
2. Couvercle du réservoir
3. 2 prises de courant x 230 V~
4. Raccordement de mise à la terre
5. Protection anti-surcharge
6. Voltmètre
7. Vis de remplissage d’huile
8. Vis de purge d’huile
9. Dispositif de sécurité en cas de manque md’huile
10. Interrupteur Marche/Arrêt
11. Levier étrangleur
12. Dispositif de démarrage réversible
13. Robinet d’essence
14. Clé à bougie
Mise en service
Attention ! Remplir d‘huile avant la première utili-
sation.
Vérier le niveau d‘huile avant chaque usage, et lorsque
le moteur est coupé, et la machine se trouve sur une
surface plane. Utiliser une huile HD à quatre temps ou
similaire de la meilleure qualité possible.
Le type SAE 10W-30 est recommandé pour l‘usage gé-
néral à toutes les températures.
Vérier le niveau d‘huile, g. 4
Dévisser le bouchon de remplissage d‘huile (A) et es-
suyer proprement la jauge.
Vérier le niveau d‘huile en introduisant la jauge sub-
mersible dans la tubulure de remplissage, sans visser
le bouchon.
Si le niveau d‘huile est trop faible, remplir avec l‘huile
recommandée jusqu‘au bord inférieur de la tubulure de
remplissage d‘huile.
Système d‘avertissement d‘huile
Le système d‘avertissement d‘huile est conçu pour éviter
des dommages de moteur par manque d‘huile dans le
carter de vilebrequin. Avant que le niveau d‘huile dans
le carter de vilebrequin ne puisse tomber au-dessous du
repère de sécurité, le système d‘avertissement d‘huile
coupe automatiquement le moteur (l‘interrupteur d‘allu-
mage reste en position ON). Si le système d‘avertisse-
ment d‘huile coupe le moteur, remplir d‘huile de moteur.
13
11
12
L
Fig. 3
7
8
9
Fig. 2
10
7
8
6
5
3
3
4
1
2
Fig.1
12
Fig. 4
A
