SEADE JOON. 1-7
1 Kütusenäidik
2 Paagikork
3 2 x 230 V~ pistikupesad
4 Maandusühendus
5 Ülekoormuskaitse
6 Voltmeeter
7 Õlitäitekruvi
8 Õli väljalaskekruvi
9 Õlipuuduse kaitse
10 Sisse-/väljalüliti
11 Segurikastushoob
12 Reverskäivitusseadis
13 Bensiinikraan
14 Rattad
15 Rattatelg
16 Seisujalg
17 Lükkesanga hoidik
18 Lükkesang
19 Poldid M8x40
20 Poldid M8x16
21 Alusseibid ratastele
22 Lukustussplindid ratastele
23 Mutrid M8
24 Kruvikeeraja
25 Süüteküünla võti
26 Õli sissevalamislehter
Kokkupanek
Transpordiseadme kokkupanek, Joon. 4-8
1. Monteerige seisujalg (16), rattad (14) ja lükkesang
(18) piltidel 4-8 kujutatud viisil.
2. Monteerige enne kütuse ja õli sissevalamist kõik
osad, et vältida vedelike väljavoolamist.
3. Rataste monteerimiseks lükake esmalt rattatelg (15)
läbi elektrigeneraatori alaküljel asuvate hoidikute ja
monteerige rattad (14) pildil 4 kujutatud viisil.
4. Pidage lükkesanga (18) monteerimisel silmas, et
kaldus külg (joon. 7/pos E) on väljapoole suunatud,
et korrektne klappimisfunktsioon tagada.
Käivitusoperatsioonid
Ettevaatust! Täitke enne esmakordset käivitamist õli-
ga.
Enne igakordset kasutamist kontrollige õlitaset, kusjuu-
res mootor on samal ajal välja lülitatud ja asub tasasel
pinnal. Kasutage 4-lööki või muud sarnast kõrgekvali-
teedilist HD õli.
Üldiseks kasutuseks kõigil temperatuuridel on soovitatav
kasutada SAE 10W-30.
10
7
8
6
5
3
3
4
1
2

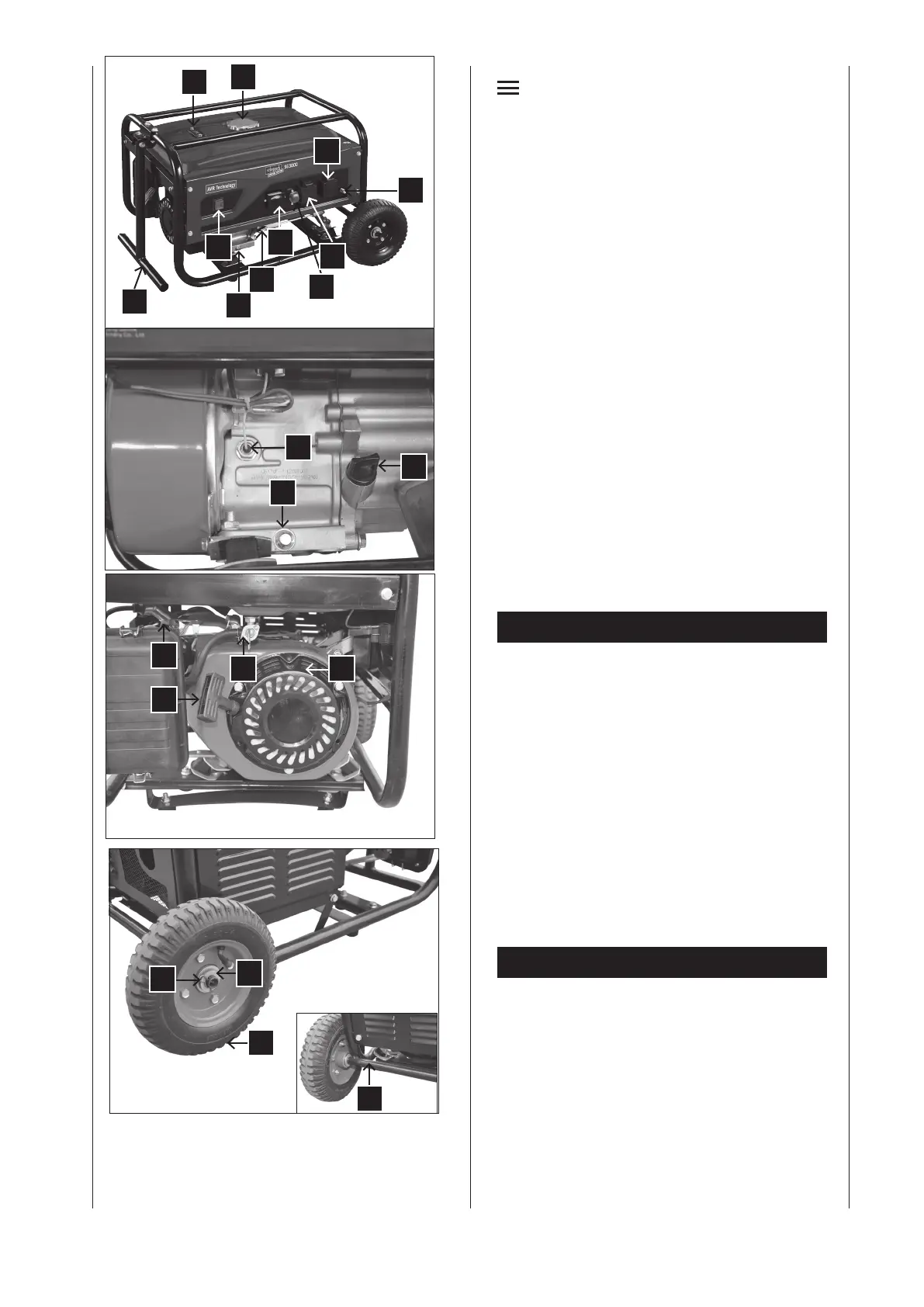

Fig.1
