Schiedel Prima Plus - Offset Dimensions; Offset Dimensions (2 Bends + Pipe Section)

18

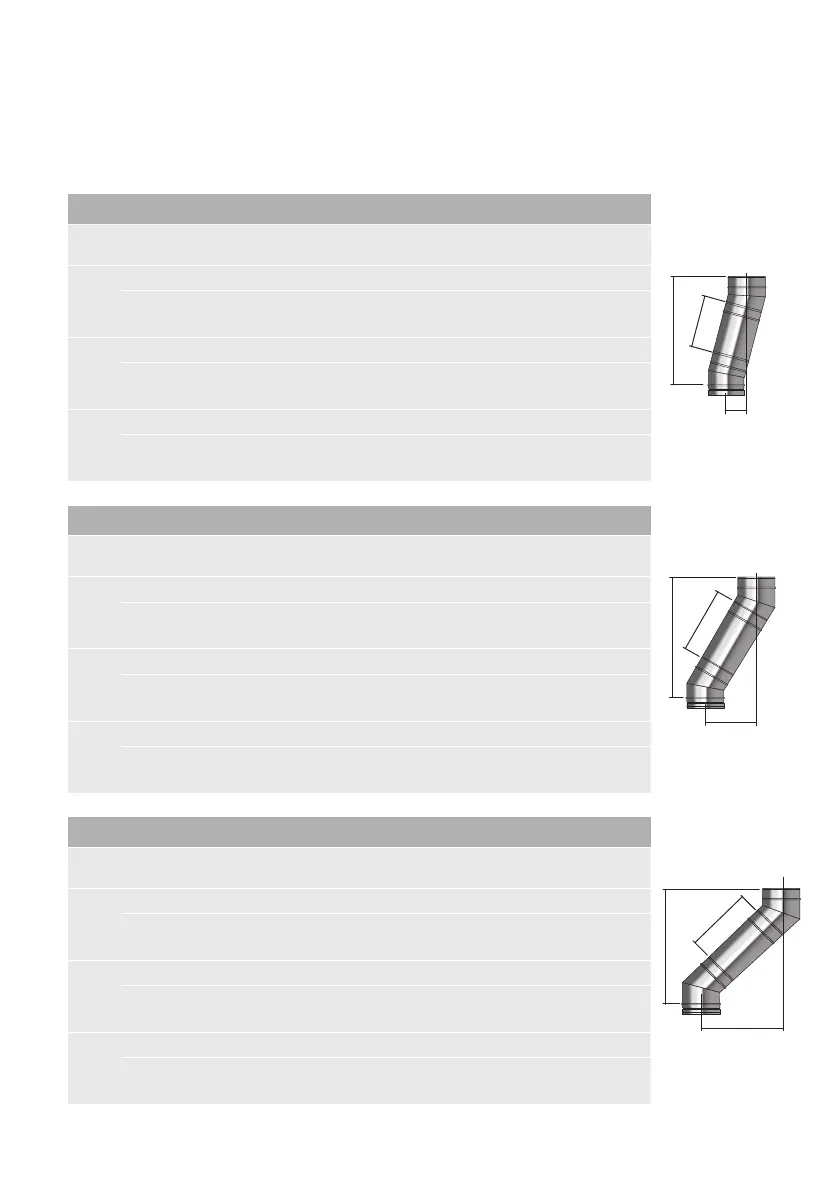

Offset Dimensions
(Made By Assembling 2 Bends and a standard pipe section)
B
Eff Pipe
A
B
Eff Pipe
A
B
Eff Pipe
A
15˚ Offset with standard Pipe lengths
Nom
Ømm
80 100 130 150 180 200 230 250 300
Effec-
tive
Pipe
950
A 275 275 276 277 278 278 280 280 282
B 1136 1140 1143 1154 1161 1165 1173 1179 1191
Effec-
tive
Pipe
450
A 145 146 147 148 149 149 150 151 152
B 653 657 665 671 678 682 690 696 708
Effec-
tive
Pipe
200
A 80 81 82 83 84 84 85 86 88
B 411 415 423 429 437 441 449 455 466
30˚ Offset with standard Pipe lengths
Nom
Ømm
80 100 130 150 180 200 230 250 300
Effec-
tive
Pipe
950
A 536 538 542 545 549 552 556 558 565
B 1049 1060 1075 1084 1099 1110 1125 1134 1159
Effec-
tive
Pipe
450
A 286 288 292 295 299 302 306 308 315
B 616 2627 642 651 666 677 692 701 726
Effec-
tive
Pipe
200
A 160 164 168 170 174 177 181 184 190
B 399 410 425 434 449 461 476 485 509
45˚ Offset with standard Pipe lengths
Nom
Ømm
80 100 130 150 180 200 230 250 300
Effec-
tive
Pipe
950
A 782 788 810 810 842 832 840 840 854
B 938 952 1006 1006 1040 1058 1078 1078 1112
Effec-
tive
Pipe
450
A 429 434 457 457 471 478 486 486 501
B 585 598 653 653 687 704 724 724 759
Effec-
tive
Pipe
200
A 252 257 280 280 294 301 310 310 324
B 408 421 476 476 510 527 548 548 582
