13
ANTES DE EMPEZAR
Antes de instalar el CTE, lea toda la documentación
correspondiente a todos los productos que
participan en la instalación.
1. Determine la ubicación de cada componente del sistema de
control de acceso. El CTE debe instalarse en interiores.
2.
deben mantenerse tan cortos como sea razonable. Encontrará la
Tabla 1 sobre Cableado en la página 14.
3. Consulte el Código Eléctrico Nacional (National Electrical Code,
NEC) y los códigos eléctricos locales para obtener información
relacionada con las longitudes de tramos de cableado y el calibre
exigido mínimo de los cables.
4. Instale el lector MTB11, MTB15, MT11-485 o MT15-485
instalación de lectores.
L Nota: El CTE no puede desactivar la alerta sonora del lector
con los comandos de bus en serie RS-485.
5.
UL. Consulte la guía de instalación del fabricante que acompaña
al dispositivo. Si necesita instrucciones e información sobre la
visite el sitio web de Schlage en www.allegion.com/us.
6. Instale el CTE según estas instrucciones.
7.
normas UL294 o ULCS318/ULCS319 (por ejemplo: Serie PS900
de Schlage) para el CTE. La fuente de alimentación debe ser
compatible con todos los componentes y debe tener capacidad
para alimentar el CTE, la cerradura y el lector.
L
ULCS319 individuales para el CTE y los accesorios de la
puerta. Esto podría ser necesario si los accesorios de la
puerta necesitan una corriente superior a la proporcionada
por CTE, consulte la sección Suministro eléctrico en la
página 15.
8. Asegúrese de que todos los componentes del sistema estén
correctamente conectados a la alimentación. El CTE indica la
alimentación en uso con indicadores LED.
9. Puesta en servicio del CTE con la aplicación móvil ENGAGE.
10.
o con un sitio de gestión de Software de control de acceso.
11. Pruebe el funcionamiento del CTE con los accesorios de bloqueo
indicadores LED. Consulte la sección Pruebas en la página 18.
Guarde esta guía del usuario para futuras consultas.
El CTE es compatible con un lector RS-485 de Schlage.
• Lector de varias tecnologías, de habilitado para móvil de montaje en
pared MTB15, sin teclado.
• Lector de varias tecnologías, de habilitado para móvil de montaje en
marco MTB11, sin teclado.
• Lector de varias tecnologías de montaje en marco MT11-485, sin teclado.
• Lector de varias tecnologías de montaje en pared MT15-485, sin teclado.
Los lectores MTB y MT-485 de Schlage admiten la función "Sin
circuito".
ADVERTENCIA
ALTA TENSIÓN
¡El símbolo indica riesgo
de descarga eléctrica!
¡No lo elimine!

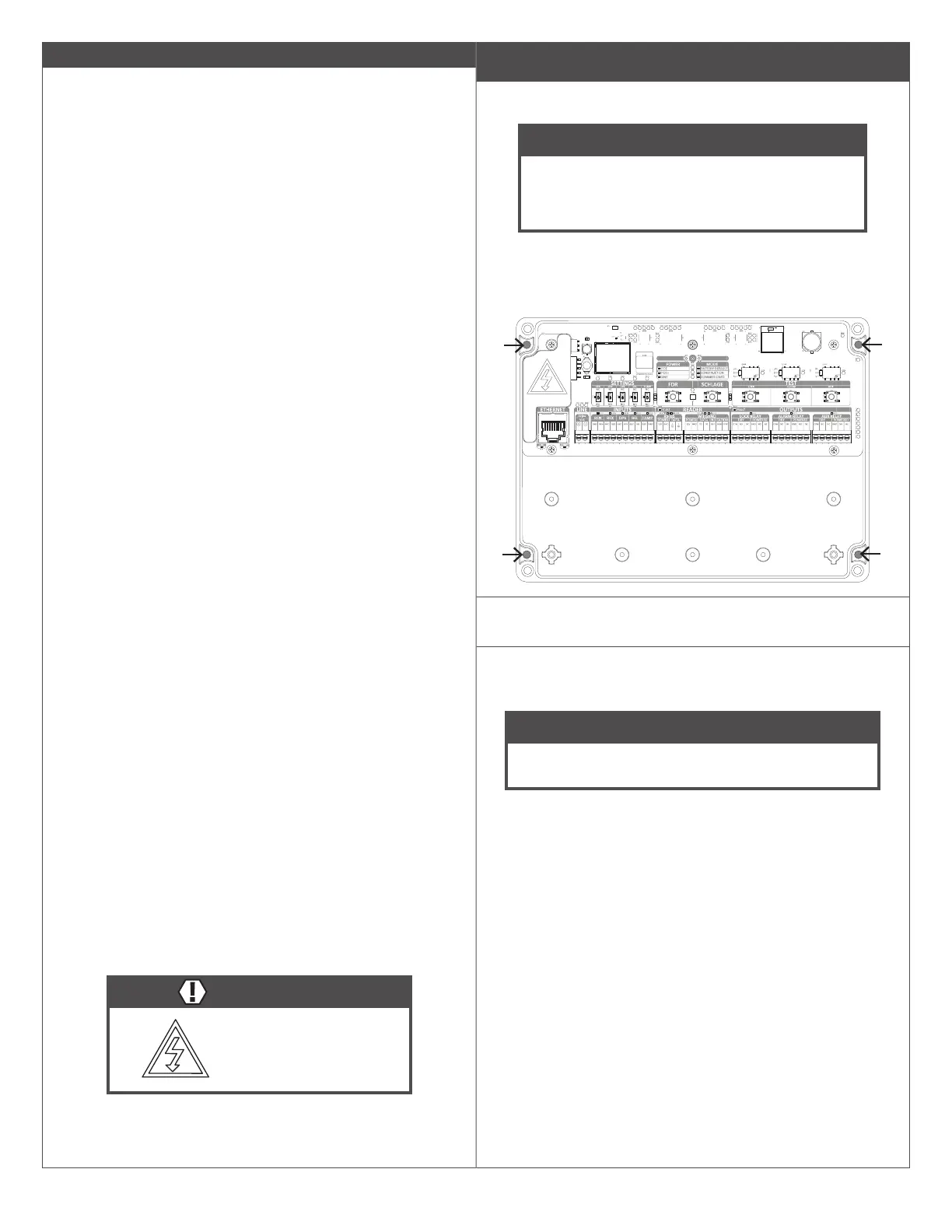

Montaje del CTE
CTE.
AVISO
Para la conectividad Bluetooth en la puerta, el CTE debe
montarse dentro del rango de conectividad mediante
Bluetooth de la puerta.
La radio con conexión Bluetooth se encuentra en el CTE.
1a
” pulg. (44 mm) de profundidad,
montaje, tal como se muestra a continuación.
1b Si la ubicación no es totalmente compatible con el CTE,
se deberán utilizar anclajes de montaje (no incluidos).
1c Instale el CTE con la tornillería de montaje n.° 6
correspondiente (no incluida).
AVISO
Por seguridad, monte el CTE en un lugar al cual no pueda
acceder el público en general.
