18
Pruebas
Resultados de la prueba
Independientemente del modo del CTE, siempre se pueden usar
los botones de Prueba para las salidas de CERRADURA, ALARMA
y AUXILIAR. Incluso cuando se pone en servicio y se VINCULA,
los botones de prueba del CTE cambiarán el estado de las salidas
cuando se presionen.
Botón de
prueba de
"LOCK"
CERRADURA
Cuando se presiona
el relé de salida de la
CERRADURA, la salida
de alimentación de la
CERRADURA y el LED de
la CERRADURA ámbar del
CTE cambiarán de estado.
Compruebe el
bloqueo/desbloqueo
de la cerradura
eléctrica cableada,
asiento o QEL.
Botón de
prueba de
"ALARM"
ALARMA
Cuando se presiona el relé
de salida de ALARMA, la
salida de alimentación de
la ALARMA y el LED del
AUXILIAR ámbar del CTE
cambiarán de estado.
La alarma sonará
cuando se conecte
correctamente.
Botón de
prueba
de "AUX"
AUXILIAR
Cuando se presiona el relé
de salida del AUXILIAR,
la salida de alimentación
del AUXILIAR y el LED del
AUXILIAR ámbar del CTE
cambiarán de estado.
Si está conectado
correctamente,
enviará una
señal al operador
automático.
Pruebe el lector de credenciales RS-485
Use esta secuencia de botones para probar la conexión del lector en
cualquier MODO del CTE.
1. Pruebe y sincronice el CTE con el lector RS-485.
2. Presione y suelte el botón SCHLAGE del CTE, seguido de dos
presiones rápidas sobre el botón FDR.
3. Un MTB11, MTB15, MT11-485 o MT15-485 correctamente
cableado emitirá un pitido y parpadeará en color ámbar tres veces.
Indicadores LED de entrada de prueba

los indicadores LED de entrada.
REN El caso de cortocircuito de
la entrada REN y GND, el
LED REN de color ámbar
se encenderá. El interruptor

sobre las entradas invertirá esta
lógica.
Cuando REN está
conectado a un
interruptor externo para
emitir la señal de la
solicitud de entrada.
REX El caso de cortocircuito de la
entrada REX y GND, el LED REX
de color ámbar se encenderá.
El interruptor SETTINGS

entradas invertirá esta lógica.
Cuando REX está
conectado a la palanca
interior o al interruptor
de la almohadilla de
contacto, se indicará
el giro de una palanca
interior o la activación
de una almohadilla de
empuje con el LED
REX.
DPS El caso de cortocircuito de la
entrada DPS y GND, el LED DPS
de color ámbar se encenderá.
El interruptor SETTINGS

entradas invertirá esta lógica.
Cuando se conecte al
DPS de una puerta,
se indicará una puerta
abierta con el LED DPS
de color ámbar.
Pruebe la conexión wi del CTE cuando esté habilitada y se
utilice después de la puesta en servicio

CTE, o después de la puesta en marcha, cuando se conecta con la
aplicación móvil ENGAGE.
1. Utilice la aplicación móvil ENGAGE para obtener auditorías a
partir del CTE.
2. 
Resultado de la
auditoría
Signicado
Error de validación


automáticamente.
Asociado con AP de
la red
La conexión al enrutador inalámbrico se ha
realizado de manera correcta.
Conectado al host La conexión de Internet al servidor se ha
realizado de manera correcta.
Pruebe el estado LINKED (VINCULADO)
Pruebe el estado CTE VINCULADO solo después de que el CTE se
haya puesto en servicio y esté VINCULADO.
1. Conéctese a la puerta de enlace con la aplicación móvil ENGAGE.
2. 

que el CTE esté VINCULADO. La aplicación mostrará todos los
dispositivos vinculados a la puerta de enlace y las intensidades de
sus señales.
Indicaciones del LED de estado

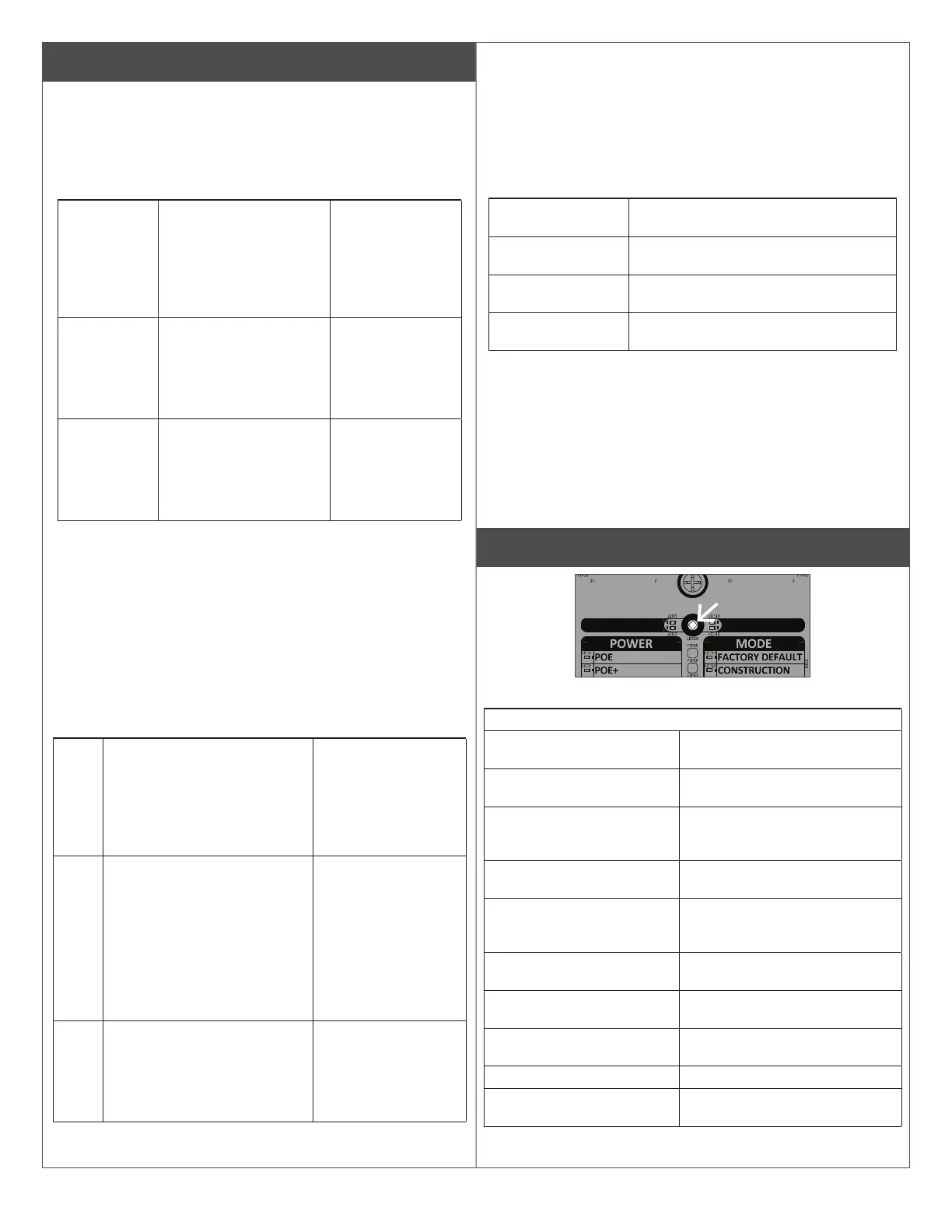

Ubicación del LED de estado
Tabla de indicaciones del LED de estado

Relé de CERRADURA en estado
seguro

Relé de CERRADURA en estado
de paso
3 destellos en color verde en el
encendido
Prueba de encendido automático
(Power On Self Test, POST)
aprobada
3 destellos en color rojo en el
encendido
Prueba de encendido automático
(POST) fallida
1 destello prolongado en color
verde largo
Restablecimiento a los valores
predeterminados de fábrica
realizado correctamente
2 destellos en color rojo
Restablecimiento a los valores
predeterminados de fábrica fallido
5 destellos en color verde
Credencial de generación maestra
programada

Conexión mediante Bluetooth
activa
 
Destello en color rojo/verde
alternado

