27
Le CTE est équipé de trois (3) relais de sortie, d’une serrure, d’un
auxiliaire et une alarme. Il s’agit de trois relais en C avec des contacts
normalement ouverts (NO), communs (C) et normalement fermés (NC).
Le CTE est aussi équipé de trois (3) sorties de courant commutées,
d’une serrure, d’un auxiliaire et d’une alarme. Le relais d’alarme est
déclenché par une porte forcée ou retenue lorsqu’un capteur de
position de porte (DPS) et un REX sont installés. Les sorties de courant
commutées sont de 24 ou 12 V selon la tension fournie par le CTE. Les
sorties de courant commutées sont aussi disponibles pour les contacts
normalement ouverts (NO) et normalement sous tension (NC).
Avec une entrée de courant de 24 V, les sorties d’interrupteur seront de
+24 VCC. Pour toutes les autres entrées de courant, +12 V, les sorties
POE et POE+ seront commutées à +12 VCC.
Chaque sortie de courant du CTE est équipée d’un bouton « TEST »
(essai). Le bouton poussoir maintenu enfoncé fera fonctionner la sortie
tant que le bouton est enfoncé. Le bouton d’essai est un outil pratique

L’état de chaque sortie est indiqué par un témoin DEL de couleur
ambre qui s’allume et s’éteint.
L Les sorties du CTE sont protégées contre les erreurs causées
par des surcharges de courant. Les sorties partagent un témoin
DEL D’ERREUR ROUGE qui s’allumera pour indiquer une erreur
causée par une surcharge sur l’une des sorties. Lorsque l’erreur
est corrigée, la sortie fonctionnera à nouveau normalement.
L Les sorties du relais de câblage doivent être utilisées comme
câble blindé dédié pour éviter les perturbations aux autres
signaux de câblage du CTE. N’acheminez pas les ls de sortie
du relais dans les mêmes câbles ou conduits que d’autres
ls du CTE. Raccordez l’embout blindé des câbles de sortie
du relais à la borne adéquate de mise à la terre de la source
d’alimentation électrique de la serrure/charge ou au bloc
d’alimentation auxiliaire. L’embout blindé ne doit PAS être
raccordé au CTE.

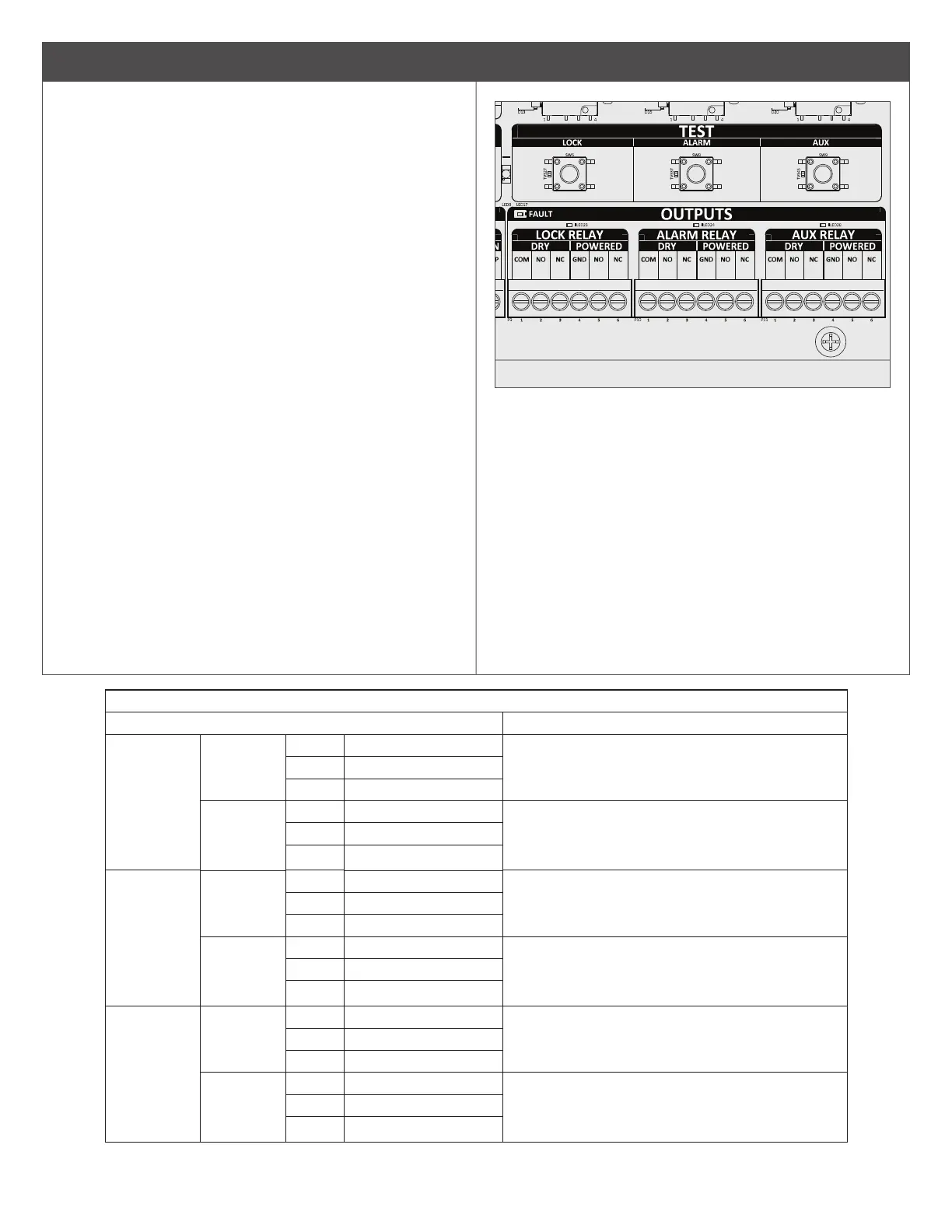

Sorties du CTE : Serrure (LOCK), alarme (ALARM) et auxiliaire (AUX).
Situées sous les boutons d’essai (TEST).
Sorties
Tableau de sortie
Sorties Description
Relais de
serrure
Sec
COM Commun Le relais sec de serrure peut être commuté pour
accepter une charge résistive jusqu’à 2 A à 30 VCC.
NO Normalement ouvert
NC Normalement fermé
Électrique
GND Mise à la terre Veuillez consulter le tableau de tension d’entrée de la
page 26 pour connaître les caractéristiques nominales
de sortie de courant basées sur la source d’entrée de
courant.
NO Normalement ouvert
NC Normalement fermé
Relais
d’alarme
Sec
COM Commun Le relais sec de serrure peut être commuté pour
accepter une charge résistive jusqu’à 2 A à 30 VCC.
NO Normalement ouvert
NC Normalement fermé
Électrique
GND Mise à la terre Veuillez consulter le tableau de tension d’entrée de la
page 26 pour connaître les caractéristiques nominales
de sortie de courant basées sur la source d’entrée de
courant.
NO Normalement ouvert
NC Normalement fermé
Relais AUX
Sec
COM Commun Le relais sec de serrure peut être commuté pour
accepter une charge résistive jusqu’à 2 A à 30 VCC.
NO Normalement ouvert
NC Normalement fermé
Électrique
GND Mise à la terre Veuillez consulter le tableau de tension d’entrée de la
page 26 pour connaître les caractéristiques nominales
de sortie de courant basées sur la source d’entrée de
courant.
NO Normalement ouvert
NC Normalement fermé
