Les lecteurs MT11-485 et MT-15-485 sont homologués UL 294 pour une
utilisation avec le CTE.

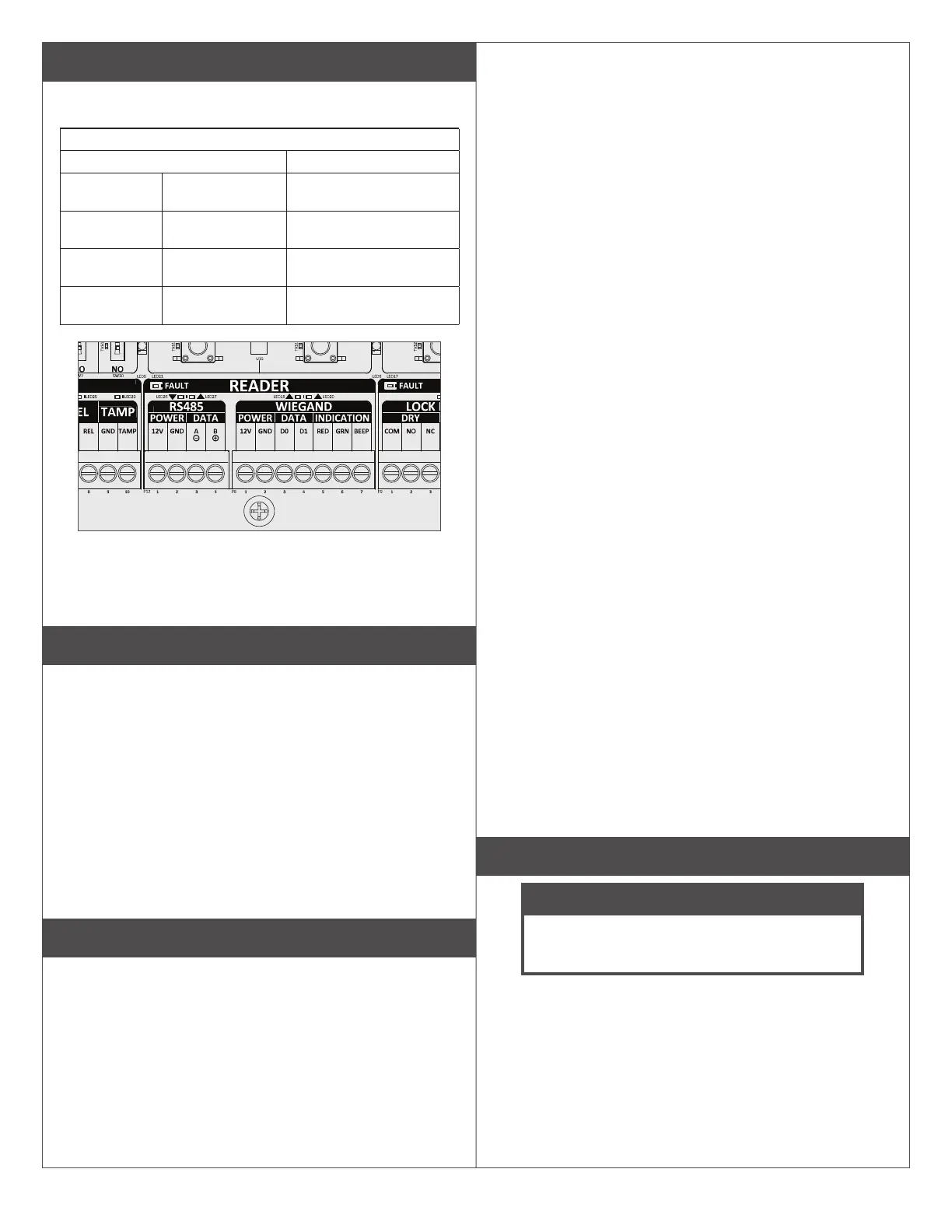

Tableau de connexions du lecteur
Description
POWER 12V Alimentation du
Alimentation de 12 VCC
vers lecteur RS485
POWER GND Mise à la terre du
lecteur (noir)
Mise à la terre (commune)
pour le CTE
DATA A Donnée A RS485
(rose)
Communication de donnée
A pour lecteur RS485
DATA B Donnée B RS485
(havane)
Communication de donnée
B pour lecteur RS485
Connexions du lecteur : RS485 vers mise à la terre. Situé dans le
boitier du LECTEUR sous les boutons « FDR » et « SCHLAGE ».
L Raccordez le câble blindé du lecteur au CTE (GND). Ne raccordez
Modes pannes de courant
NO ou NC (normalement ouvert ou normalement sous tension) et
déverrouillée ou de défaillance sécurisée.
Les dispositifs de verrouillage électroniques homologués UL
peuvent nécessiter un contrôle d’accès homologué UL ou un bloc
pouvoir contrôler le mode de panne de courant (exemple : modèles
Schlage PS902, PS904 et PS906).
La programmation peut être réalisée en mettant le CTE en service à
l’aide d’un compte ENGAGE.
Mode de construction
Le mode de construction est utilisé pour permettre l’accès avant que le
contrôleur CTE ne soit mis en service ou pour des besoins d’essais.
• Activé par défaut.
• Le contrôleur CTE demeurera en mode de construction tant
que celui-ci n’est pas annulé à l’aide d’une réinitialisation aux
paramètres d’usine par défaut (FDR) comme décrit ci-dessous.
• Aucun audit n’est consigné pendant que le contrôleur CTE est en
mode de construction.
Contrôleur CTE avec lecteur connectér
1. Retirez le couvercle du CTE.
2. Appuyez et maintenez le bouton Schlage enfoncé pendant cinq
secondes et notez que le témoin MODE du CTE basculera au
mode de construction.
3.
après avoir appuyé sur le bouton Schlage.
4. Le témoin DEL D’ÉTAT (STATUS) du CTE et le témoin DEL du
lecteur clignoteront en vert cinq (5) fois.
5.
construction.
L Si aucun authentiant n’est présenté dans les vingt (20)
secondes, un délai d’attente se produira. Répétez les
étapes 2 à 5 ci-dessus.
Programmation d’authentiants d’utilisateurs pour accès au
mode construction
L Vous devez programmer un authentiant-maître avant de
programmer l’authentiant d’utilisateur d’accès au mode
de construction.
1.
2. Le témoin DEL D’ÉTAT (STATUS) et le témoin DEL du lecteur
s’allumeront en vert pendant vingt (20) secondes.
3.
vingt (20) secondes.
4. Le témoin DEL D’ÉTAT (STATUS) et le témoin DEL du lecteur
clignoteront en vert cinq (5) fois.
Annulation d’accès au mode de construction
Consultez le prochain chapitre pour connaître les instructions.
Lors de l’annulation du mode de construction, l’authentiant-
maître ainsi que tous les autres authentiants d’UTILISATEURS
ajoutés à l’aide de l’authentiant-maître de construction ne
fonctionneront plus.
L CONSEILS
•
contrôleurs de l’établissement.
• Si vous présentez la première carte avec un nouveau contrôleur
ci est refusée, soit que le contrôleur a déjà été programmé ou il
•
construction ou de remettre le contrôleur en mode d’accès de
par défaut (FDR). Voir les instructions de l’appareil pour de plus
amples renseignements.
Réinitialisation aux paramètres d’usine par défaut (FDR)
AVIS
Toute l’information contenue dans la serrure
sera supprimée et réinitialisée aux paramètres
préréglés en usine!
1. Retirez le couvercle du CTE.
2. Appuyez et maintenez le bouton de réinitialisation aux paramètres
d’usine par défaut (FDR) enfoncé pendant cinq (5) secondes.
3. Appuyez trois (3) fois sur le bouton Schlage.
4. Après un délai de quinze (15) secondes, le témoin DEL D’ÉTAT
(STATUS) du CTE et le témoin DEL du lecteur clignoteront en vert
pendant une (1) seconde, et le lecteur émettra un signal sonore
pendant une (1) seconde.
5. Le témoin DEL MODE indiquera maintenant le mode de
paramètres d’usine par défaut.
6. Replacez le couvercle.
