2.4. Kompressor ausschalten
Der Kompressor kann vor Ort durch Drücken der Taste OFF oder von fern durch Öffnen des entsprechenden
Kontakts (falls ein ferngeschalteter Kontakt an die entsprechenden Klemmen geschlossen ist) ausgeschaltet
werden. In beiden Fällen, werden alle Relaisausgänge, die die Kontaktglieder und das Magnetventil steuern, von
der Steuereinheit über den Stop-Befehl stromlos gemacht. Dadurch wird der Kompressor nach einer
Verzögerungszeit (Parameter P17 – Default 15s) gestoppt.
Nachdem der Motor abgeschaltet worden ist, aktiviert die Steuereinheit den Stundenzähler an dem die
Verzögerungszeit bis zum Neustart abläuft (Parameter P16 – Default 15 s). Dadurch wird vermieden, dass der
Kompressor durch Drücken der Taste ON oder Schließen des ferngeschalteten Start/Stop-Kontakts erneut in
Betrieb gesetzt werden kann, wenn der innere Behälter unter Druck steht. Solange der Druck nicht abgelassen
worden ist, kann der Kompressor nicht neu gestartet werden.
Der verhinderte Neustart wird durch die blinkende LED x10 gemeldet. Wenn die Zeit für die Verzögerung
abgelaufen ist, erlischt die LED x10. Nun kann der Kompressor wieder gestartet werden.

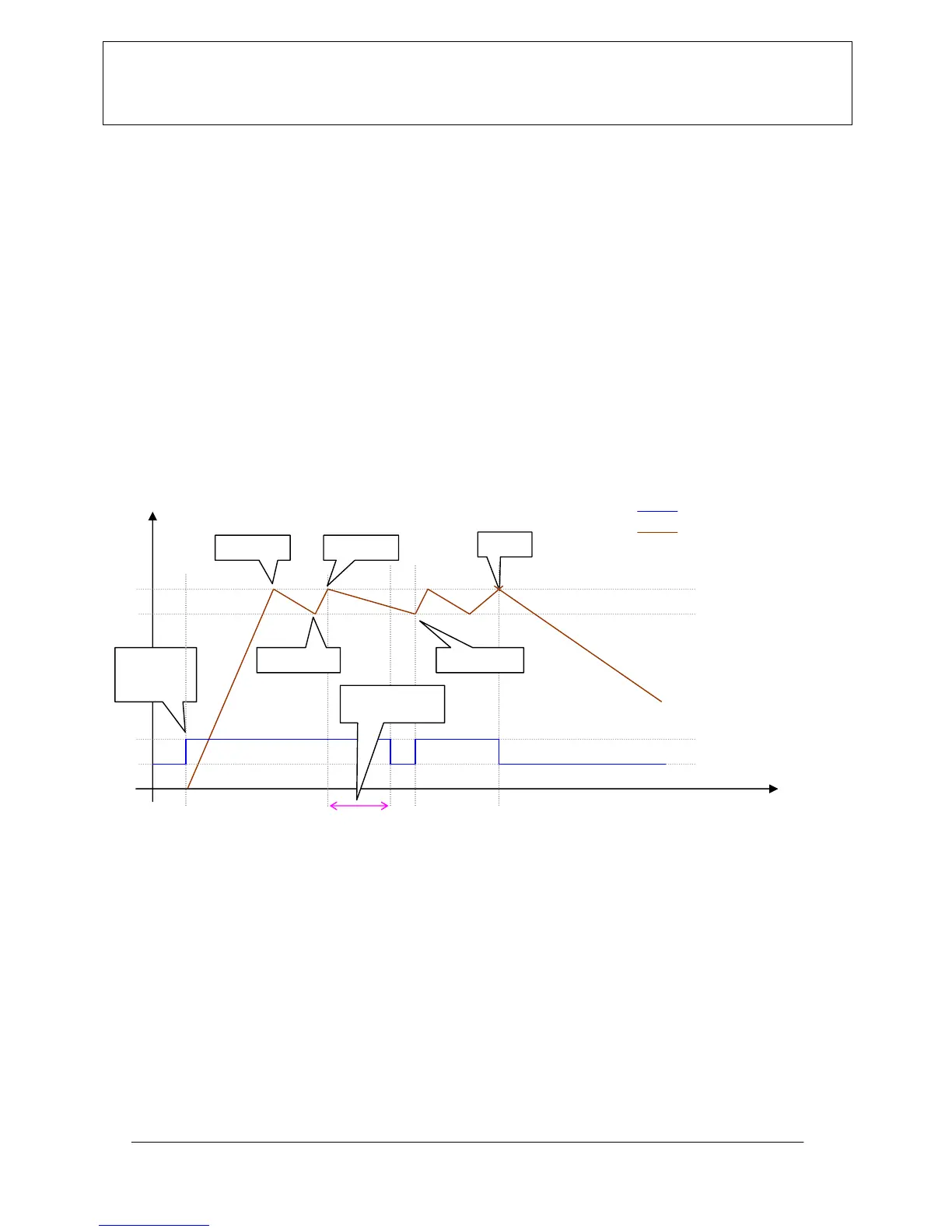

Nachstehendes Diagramm zeigt einen Betriebszyklus als Beispiel.
Beispiel eines Betriebszyklus
Druck
Zeit
Motor in Betrieb
Netzdruck
Leerlaufdruck
START
LEERLAUF
STOP
Druck bei Lastbetrieb
Motor eingeschaltet
Motor ausgesch.
LASTBETRIEB
LEERLAUF-
ZEIT
LASTBETRIEB
LEERLAUF
