Cortes de Esquadria
Posicione a peça a ser cortada na régua guia (13)
• Afrouxe o parafuso de aperto para mesa inferior rotativa (9).
• Dena o ângulo na escala de ângulo (10).
• Reaperte o parafuso.
• Inicie o corte.
Máquina na posição bancada:
1. Sempre ter a certeza que a guia e a lâmina foi ajustada corretamente.
2. Sempre usar a ferramenta impulso para orientar a peça ao longo da lâmina de serra.
3. Vericar se a parte superior da lâmina de serra é totalmente coberta pelo protetor superior.
4. Vericar se o tampo da mesa superior está apertado rmemente.
Cortes de Esquadria inclinado (Chanfro)
• Posicione a peça a ser cortada na régua guia (13)
• Afrouxe o parafuso de aperto para mesa inferior rotativa.
• Dena o ângulo na escala de ângulo (10).
• Reaperte o parafuso.
• Afrouxe o manípulo trava ângulo (6)
• Movimente a máquina no sentido anti-horário
• Reaperte o manípulo trava ângulo (6)
• Inicie o corte.

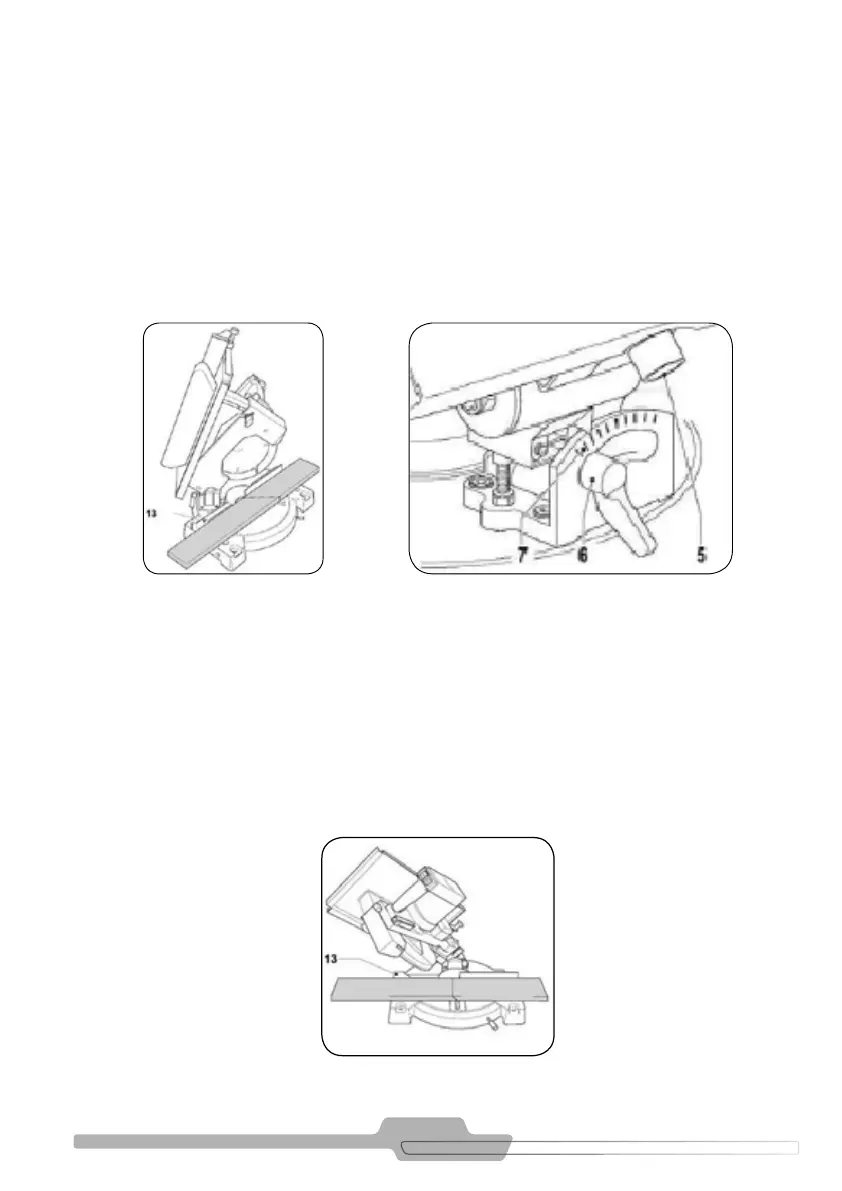

FIGURA 9.4
FIGURA 9.2 FIGURA 9.3
