8. INSTALACIÓN
Verique que la tensión de la red eléctrica sea igual a la indicada en el embalaje del
producto.
IMPORTANTE
1. Montaje de la máquina
• Retire el producto del embalaje;
• Verique que el producto no presente problemas debido al transporte y que el mismo se encuentre en correc-
tas condiciones de operación. En caso de que sea necesario, contacte al SAC Schulz más próximo.
La máquina debe ser jada sobre una mesa de trabajo.
• Marque la posición de los oricios (11) en la mesa.
• Perfore sobre las posiciones marcadas.
• Coloque la máquina en la mesa y alinee los oricios de la máquina con los de la mesa, e introduzca los
tornillos.
• Apriete rmemente los tornillos.
Los tornillos no son suministrados con el producto.
2. Procedimiento para cambio de modo sierra de mesa para sierra ingletadora:
Modo ingletadora corte transversal:
A. Aoje el tornillo mariposa (15)
B. Mueva la mesa/banco hacia arriba (16)
C. Reapriete el tornillo (15)
D. Presione la mesa hacia abajo
E. Tire del perno traba (8)
F. Desplace la mesa lentamente hacia arriba
G. Retire la protección inferior (14)
Sierra circular del mesa:
A. Coloque la protección inferior (14)
B. Presione el botón traba de ángulo (1)
C. Mueva la mesa (16) hacia abajo
D. Empuje el perno traba (8)
E. Aoje el tornillo (15)
F. Aoje el tornillo (15)
G. Reapriete el tornillo (15)

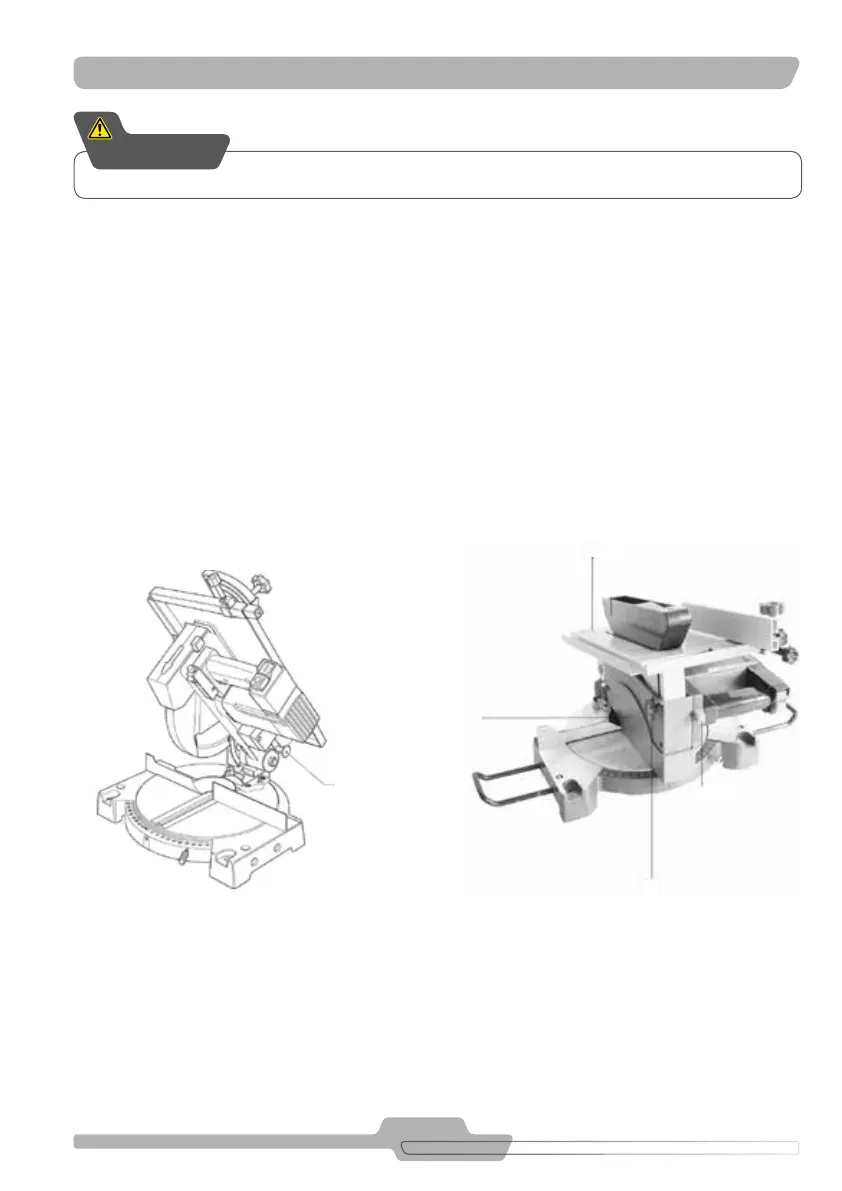

FIGURA 8.1
8
FIGURA 8.2
15
1
16
14
