1 - Botón gatillo de encendido
2 - Empuñadura
3 - Botón-traba sierra de ángulo
4 - Tornillo mariposa
5 - Conexión para colector de polvo
6 - Llave traba ángulo
7 - Escala de ángulo inclinado
8 - Perno traba
9 - Tornillo de ajuste para mesa inferior rotativa
10 - Escala de ángulos
11 - Oricio de jación
12 - Mesa inferior rotativa
13 - Regla guía
14 - Protector de sierra
15 - Botón de encendido
16 - Protección inferior
17 - Regla del ángulo
18 - Mesa superior o banco
19 - Protección superior

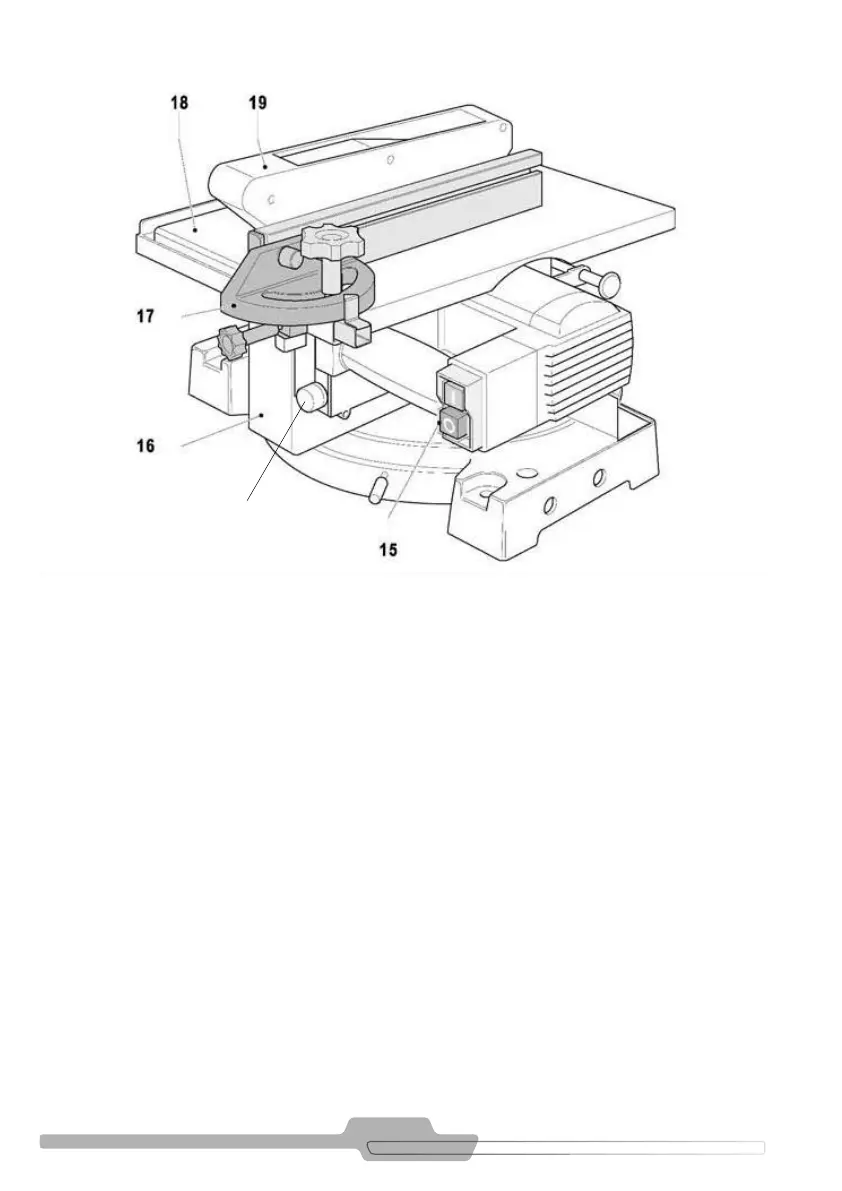

FIGURA 7.2
RESET
.
