8. INSTALAÇÃO
Verique se a tensão da rede elétrica seja a mesma indicada na embalagem do pro-
duto.
IMPORTANTE
1. Montagem da máquina
• Retire o produto da embalagem;
• Verique se o produto não apresenta problemas devido ao transporte e se o mesmo encontra-se em condi-
ções de operação. Caso necessário, entre em contato com o SAC Schulz mais próximo.
A máquina deve ser xada sobre uma bancada de trabalho.
• Marque a posição dos furos (11) na bancada.
• Fure nas posições marcadas.
• Colocar a máquina na bancada e alinhar os furos da máquina com os da bancada, e inserir os parafusos.
• Aperte rmemente os parafusos.
Obs: Parafusos não fornecidos com o produto.
2. Procedimento para mudança de modo serra de bancada para serra esquadria:
Modo meia-esquadria corte transversal:
A. Afrouxe o parafuso tipo borboleta (15)
B. Mova a bancada para cima (16)
C. Reaperte o parafuso (15)
D. Pressione a bancada para baixo
E. Puxe o pino trava (8)
F. Desloque a bancada lentamente para cima
G. Retire a proteção inferior (14)
Serra circular de bancada:
A. Coloque a proteção inferior (14)
B. Pressione o botão trava de esquadria (1)
C. Mova a bancada (16) para baixo
D. Empurre o pino trava (8)
E. Afrouxe o parafuso (15)
F. Mova a bancada para baixo
G. Reaperte o parafuso (15)

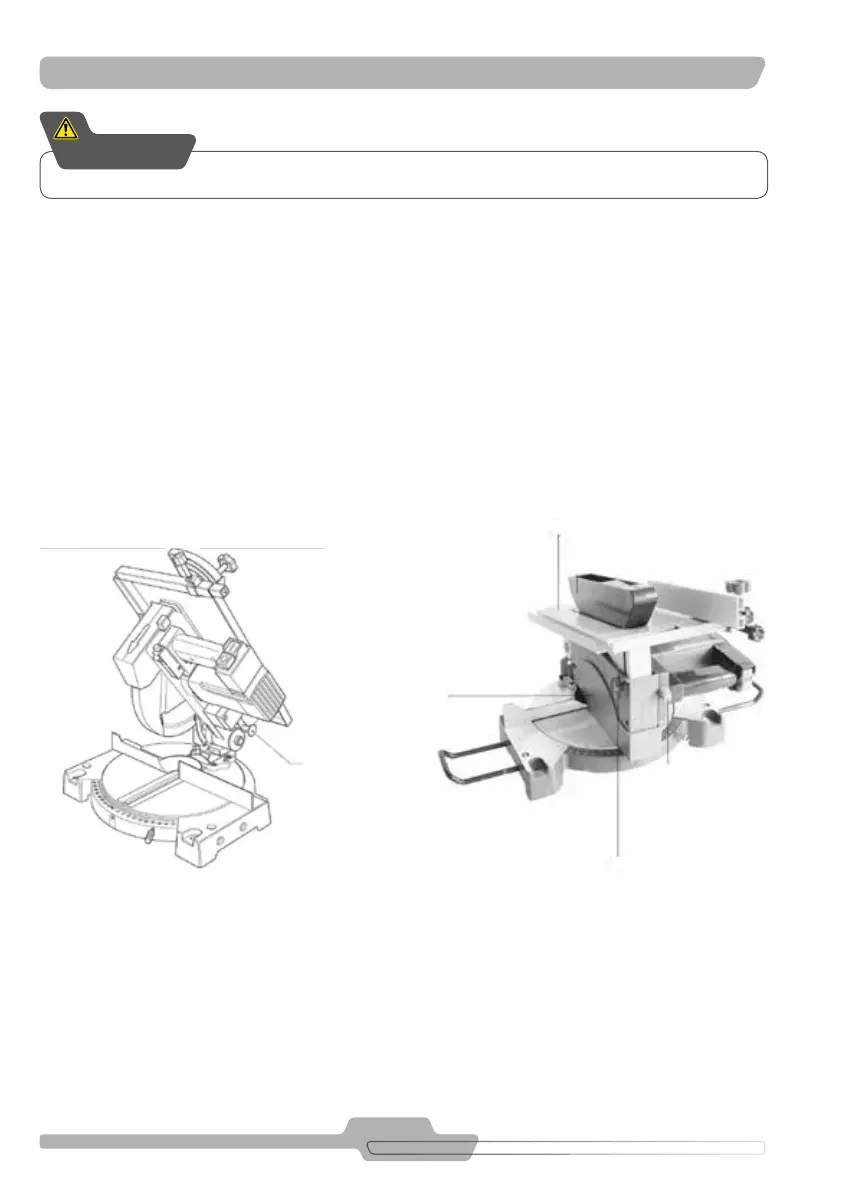

FIGURA 8.1FIGURA 8.2
8
15
1
16
14
