10
5. Ajuste da guia da serra
• Elevar a mesa
• Afrouxar os parafusos (22) algumas voltas.
• Ajustar a guia da serra (23).
• Apertar os parafusos.
Assegure que a guia da serra sempre esteja ajustada. A distancia entre a guia da serra
e os dentes de serra deve ser menor que 5 mm.
IMPORTANTE

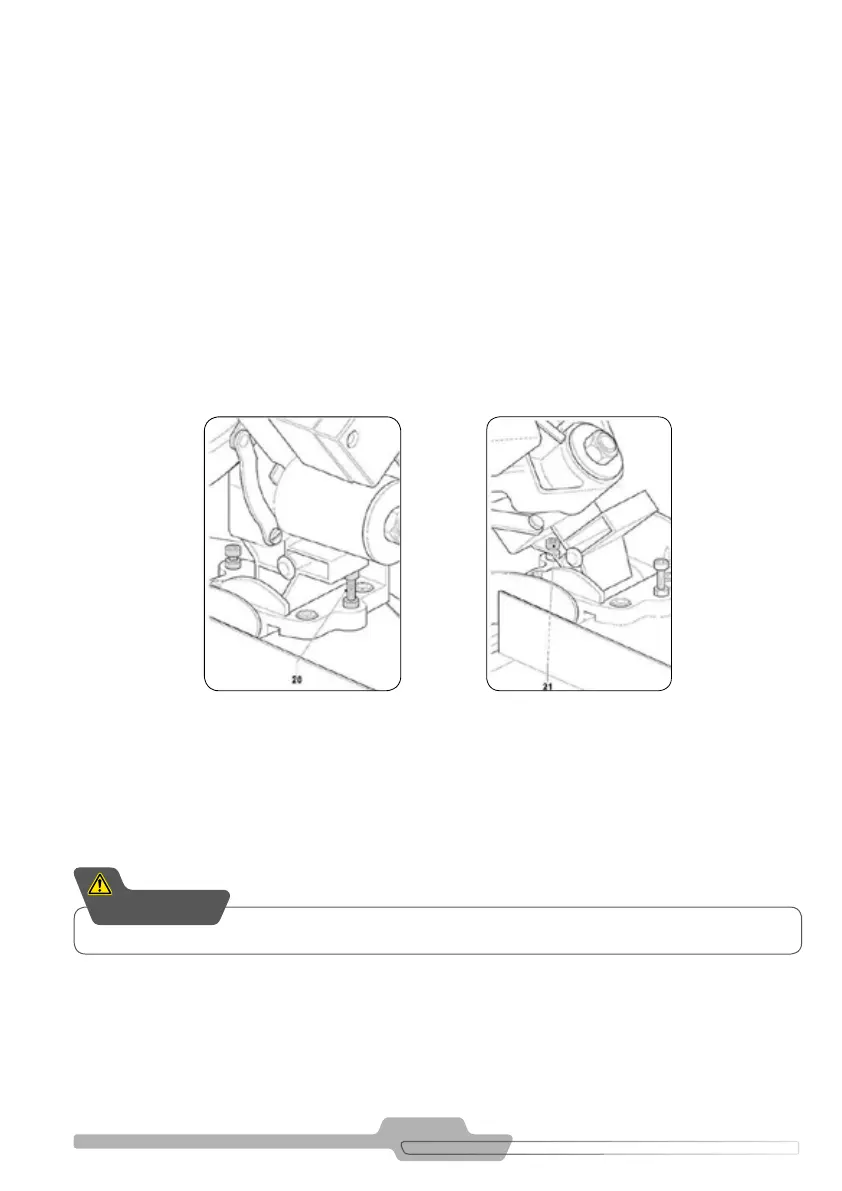

FIGURA 8.3 FIGURA 8.4
3. Ajuste o ângulo da serra 90º - Figura 7.1 e 8.3
O ângulo padrão entre a serra e a mesa é de 90 graus.
• Utilizar um esquadro para checar o ângulo entre a lâmina da serra e a mesa inferior (12). Se o ângulo não
mede 90º segue ajuste abaixo:
• Afrouxar o manípulo trava-ângulo (6) e mova a mesa superior de modo que a lâmina da serra esteja no ângulo
de 90º.
• Afrouxar a contra porca do parafuso de ajuste e aperte o parafuso de ajuste no sentido horário ou anti-horário
até alcançar 90º. Aperte a contra porca Figura 8.3.
• Apertar o botão trava ângulo.
4. Ajuste o ângulo da serra 45º - Figura 8.4
O ângulo máximo é de 45 graus.
• Afrouxar manípulo trava-ângulo (6) e virar a mesa para o ângulo de inclinação absoluta.
• Vericar o ângulo de inclinação usando a escala (7) se o ângulo não mede 45º ajuste:
• Afrouxe a contra porca e aperte ou afrouxe parafuso de ajuste até conseguir um ângulo de 45º. Aperte a
contra porca Figura 8.4.
