Schulz Mitre Saw 8" - Page 11

11

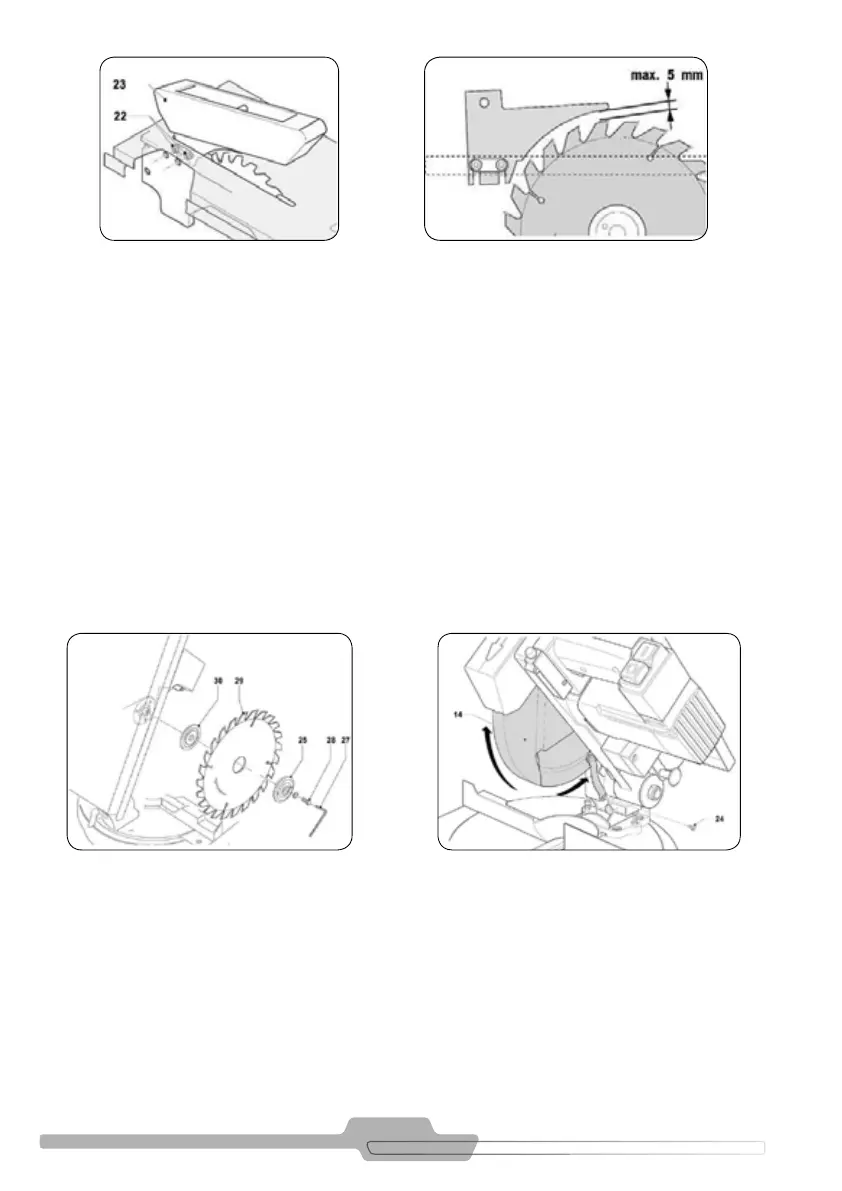

6. Substituição da lâmina de serra
• Levante a mesa.
• Afrouxe o parafuso (24) e remova.
• Abra a proteção da lâmina (14)
• Use uma chave allen (27) para afrouxar os parafusos (28) e remova.
• Remova o ange exterior (25), a lâmina antiga (29), e a ange interna (30).
• Limpe as anges.
• Coloque as anges e a serra, ao colocar a lâmina de serra, certique-se de que os dentes apontam para o
sentido da rotação como mostrado.
• Aperte o parafuso rmemente.
• Ajuste o guia da serra.
• Feche o protetor da serra.
• Reposicionar o parafuso (24) e aperte.
Nota: Selecione a lâmina de serra correta para a peça a ser serrada.
FIGURA 8.6FIGURA 8.5
FIGURA 8.7 FIGURA 8.8
7. Conguração da posição da mesa inferior
• Afrouxe o parafuso de aperto para mesa inferior rotativa (9).
• Dena o ângulo usando a escala (10).
• Aperte o parafuso de aperto para mesa inferior rotativa. Figura 7.1.
8. Conguração da inclinação da serra meia-esquadria
• Afrouxe o manípulo trava-ângulo (6).
• Dena o ângulo de inclinação exigido. A conguração pode ser lida na escala (7).
• Aperte o manípulo trava-ângulo. Figura 7.1.
