5. Ajuste de la guía de la sierra
• Eleve la mesa
• Aoje los tornillos (22) algunas vueltas.
• Ajuste la guía de la sierra (23).
• Apriete los tornillos.
Asegúrese de que la guía de la sierra esté siempre ajustada. La distancia entre la guía
de la sierra y los dientes de sierra debe ser menor que 5 mm.
IMPORTANTE

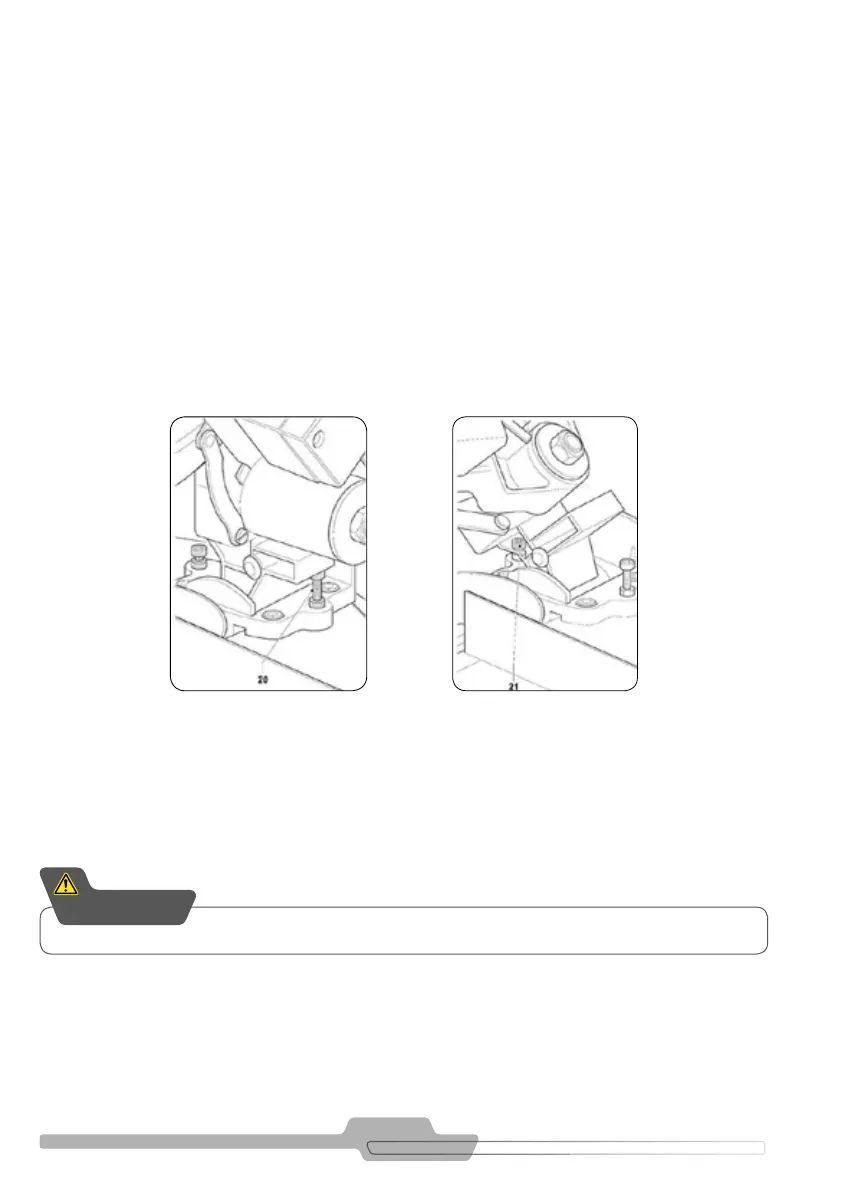

FIGURA 8.3 FIGURA 8.4
3. Ajuste el ángulo de la sierra 90º - Figura 7.1 y 8.3
El ángulo estándar entre la sierra y la mesa es de 90 grados.
• Utilice una escuadra para vericar el ángulo entre la sierra y la mesa inferior (12). En caso de que el ángulo
no mida 90º proceda al siguiente ajuste:
• Aoje el botón-traba ángulo (6) y mueva la mesa superior de tal modo que la lámina de la sierra esté en el
ángulo de 90º.
• Aoje la contratuerca (20) del tornillo de ajuste y apriete el tornillo de ajuste en sentido horario o antihorario
hasta alcanzar 90º. Apriete la contratuerca Figura 8.3.
• Apriete el botón traba ángulo.
4. Ajuste el ángulo de la sierra 45º - Figura 8.4
El ángulo máximo es de 45 grados.
• Aoje el botón-traba ángulo (6) y gire la mesa hacia el ángulo de inclinación absoluta.
• Si el ángulo no mide 45º ajuste, verique el ángulo de inclinación usando la escala (7):
• Aoje la contratuerca y apriete o aoje el tornillo de ajuste hasta conseguir un ángulo de 45º. Apriete la
contratuerca Figura 8.4.
