32
1. Interface eletrônica (Leia as instruções no manual da
Interface Eletrônica)
2. Botão de emergência
3. Teclas
4. Controlador eletrônico secador
5. Display
Verificação da Tensão de Alimentação e Tem-
peratura
Acesso aos parâmetros
Incremento para parâmetros e teste de purga
Decremento
AL à Alarme de temperatura e/ou oscilação da ten-
são
Purg 3 gotinhas à Acionamento da purga
Man à Purga manual acionada
- à Limite inferior de temperatura atingido (L0)
OK à Condições normais de operação
+ à Limite superior de temperatura atingido (HI)
. à Acesso aos menus de programação

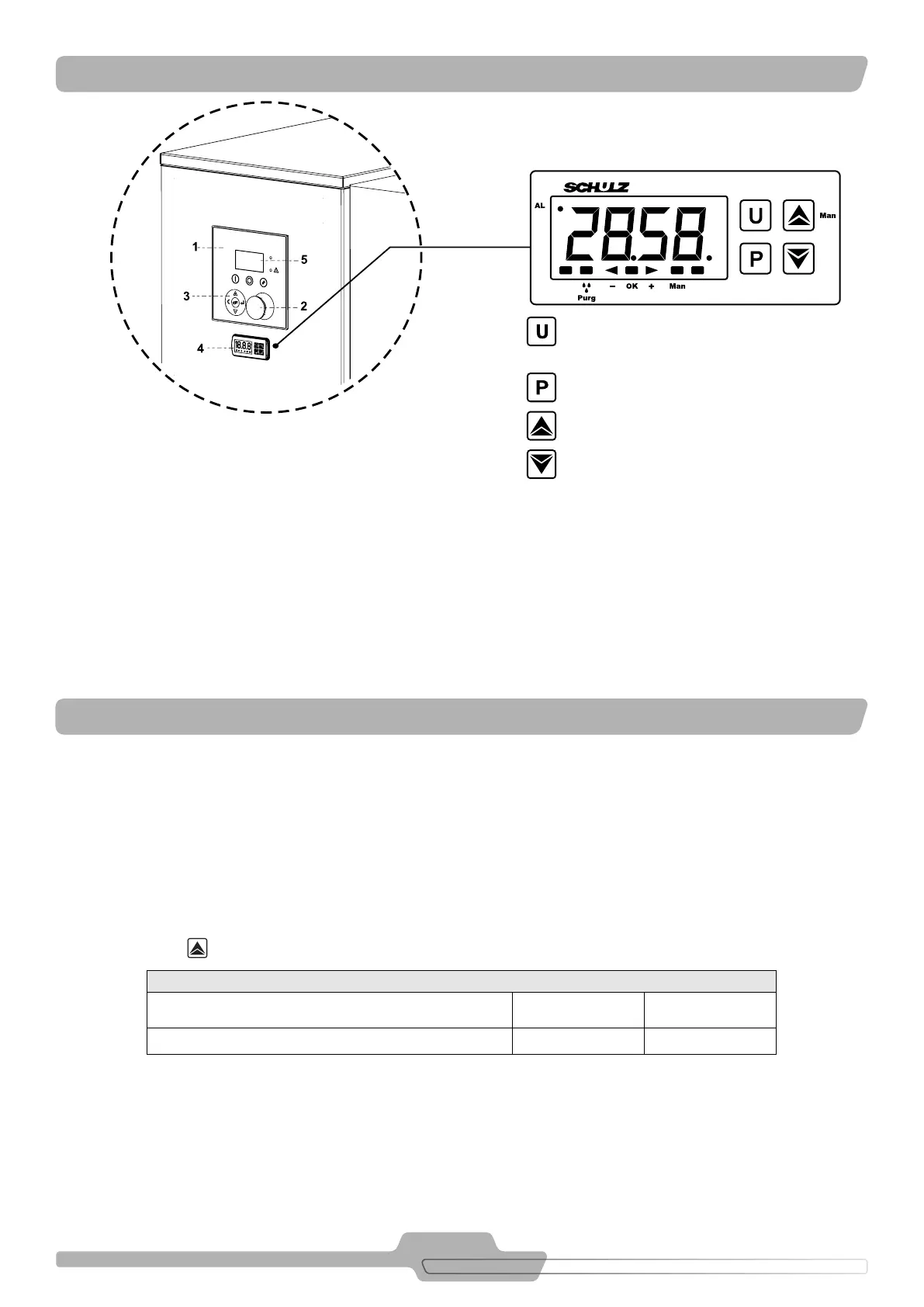

FIGURA 11.1 - PAINEL DE INSTRUMENTOS
FIGURA 11.2 - CONTROLADOR ELETRÔNICO SECADOR
1. Introdução
O Controlador Eletrônico tem como finalidade indicar ao usuário a temperatura de resfriamento do sistema através de um sensor instalado
no ponto mais frio do circuito.Tem como funções também, controlar o tempo de atuação da válvula solenóide de purga dos secadores , e
atuar como mais um dispositivo de segurança desligando o equipamento em caso de baixas temperaturas que poderiam ocasionar o con-
gelamento do condensado dentro do trocador de calor.
2. Funcionamento
Ao energizar o Secador de Ar Comprimido, o Controlador Eletrônico irá mostrar a versão deste componente por aproximadamente 1 segun-
do. Decorrido este tempo passa então a apresentar o valor de temperatura medida pelo sensor.
Conforme o tempo pré-determinado (ver Tabela 12.1), o Controlador Eletrônico irá energizar a bobina da válvula solenóide de purga.
Ao pressionar a tecla , instantaneamente será acionada ou desacionada a purga do secador.
ISO 8573.1 - CLASSES DE QUALIDADE
Modelo Secador Intermitência Tempo de Purga
SRS 20 ao 1300 45 segundos 3 segundos
TABELA 12.1 - TEMPOS DE PURGA
11. PAINEL DE INSTRUMENTOS
12. CONTROLADOR ELETRÔNICO
