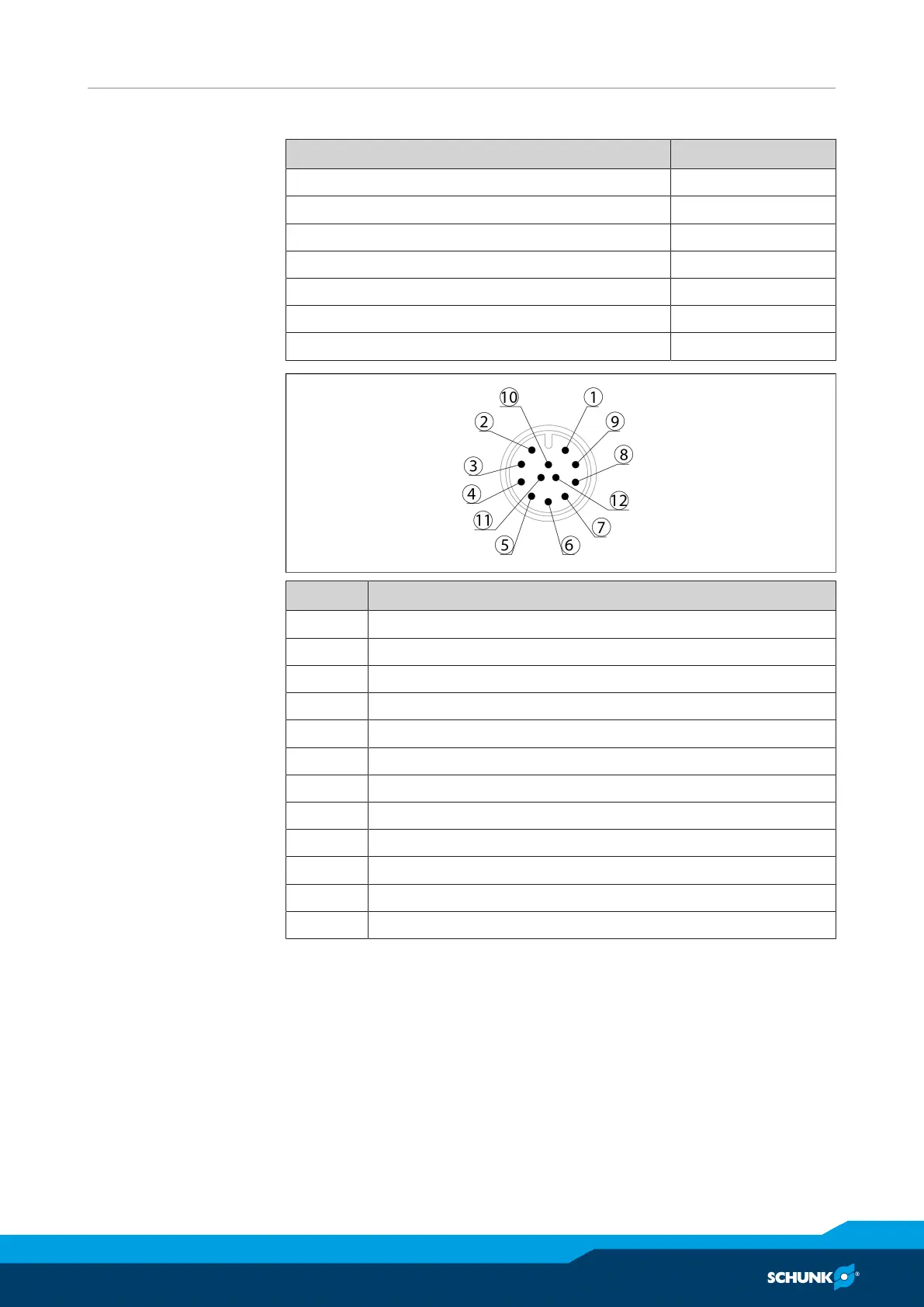

6.1.2.3 Inkrementelles Messsystem LE100 M12
Beschreibung LE100 M12
Betriebsspannung [VDC] 5 ± 5 %
Ausgangssignal Sin, Cos
Signalamplitude [Vss] 1 ± 10 %
Offset Sinus/Cosinus [V] 2.5 ± 0.5 %
Signalperiode [µm] 1000
Referenzsignal periodisch [mm] 20
Abstand Lesekopf-Stahlband [mm] 0.05 - 0.2
Pin Belegung
1 SIN-
2 SIN+
3 COS-
4 COS+
5 REF+
6 REF-
7 GND
8 Vcc
9 N.C.
10 N.C.
11 N.C.
12 N.C.
