6.1.2.4 Inkrementelles Messsystem LE100
Beschreibung LE100
Betriebsspannung [VDC] 5 ± 5 %
Ausgangssignal Sin, Cos
Signalamplitude [Vss] 1 ± 10 %
Offset Sinus/Cosinus [V] 2.5 ± 0.5 %
Signalperiode [µm] 1000
Referenzsignal periodisch [mm] 20
Abstand Lesekopf-Maßband [mm] 0.05 - 0.2

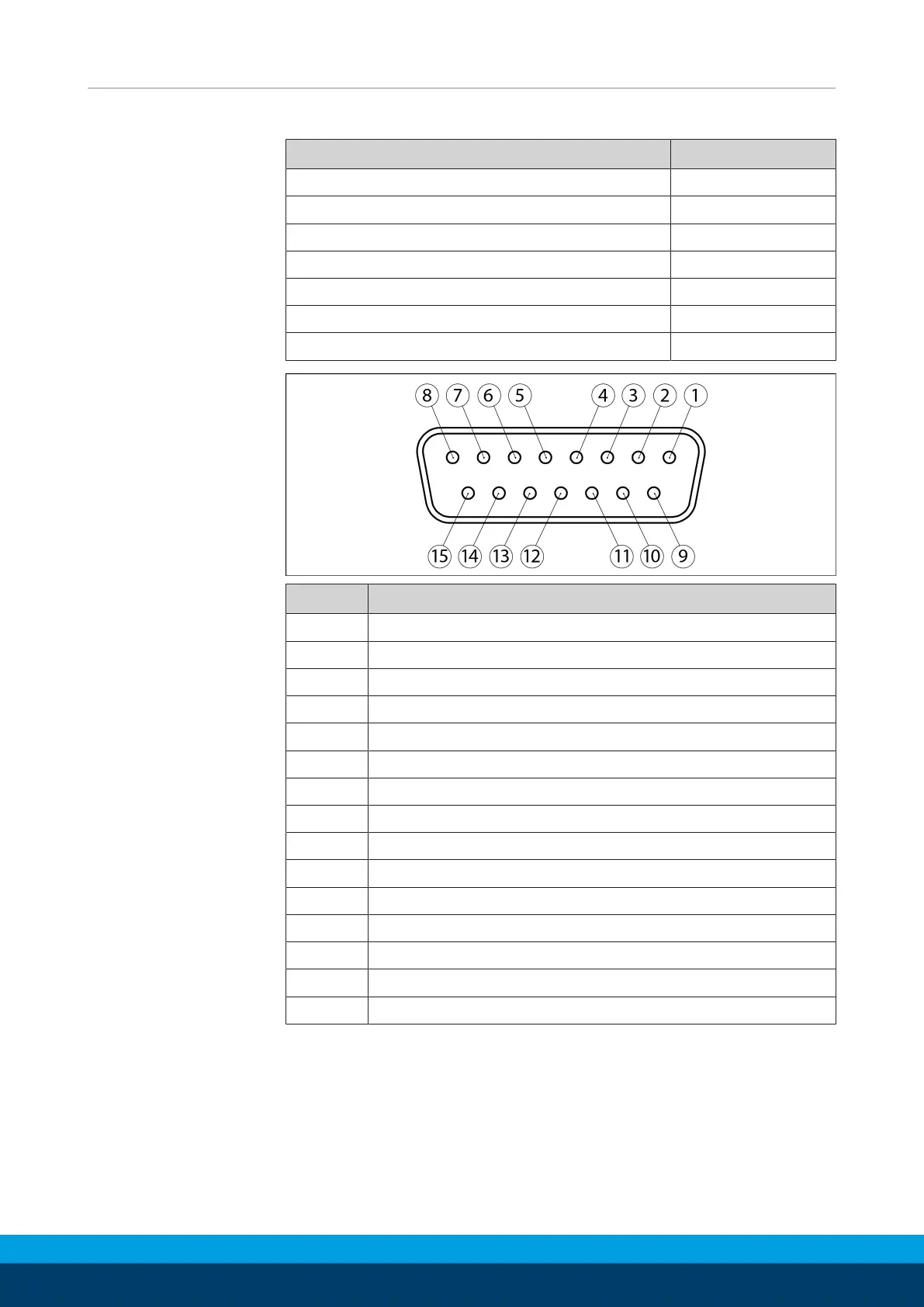

Pin Belegung
1 N.C.
2 SIN+
3 SIN-
4 GND
5 COS+
6 COS-
7 N.C.
8 N.C.
9 REF+
10 REF-
11 N.C.
12 Vcc
13 N.C.
14 N.C.
15 0V Sense
