Montage
05.00 | ELB | Montage- und Betriebsanleitung | de | GAS 376437
35
6.1.2.5 Absolutes Messsystem MSA111C-DQ
Beschreibung MSA111C-DQ
Betriebsspannung [VDC] 10 - 30
Abstand Lesekopf-Magnetbandband [mm] 0.05 - 0.2

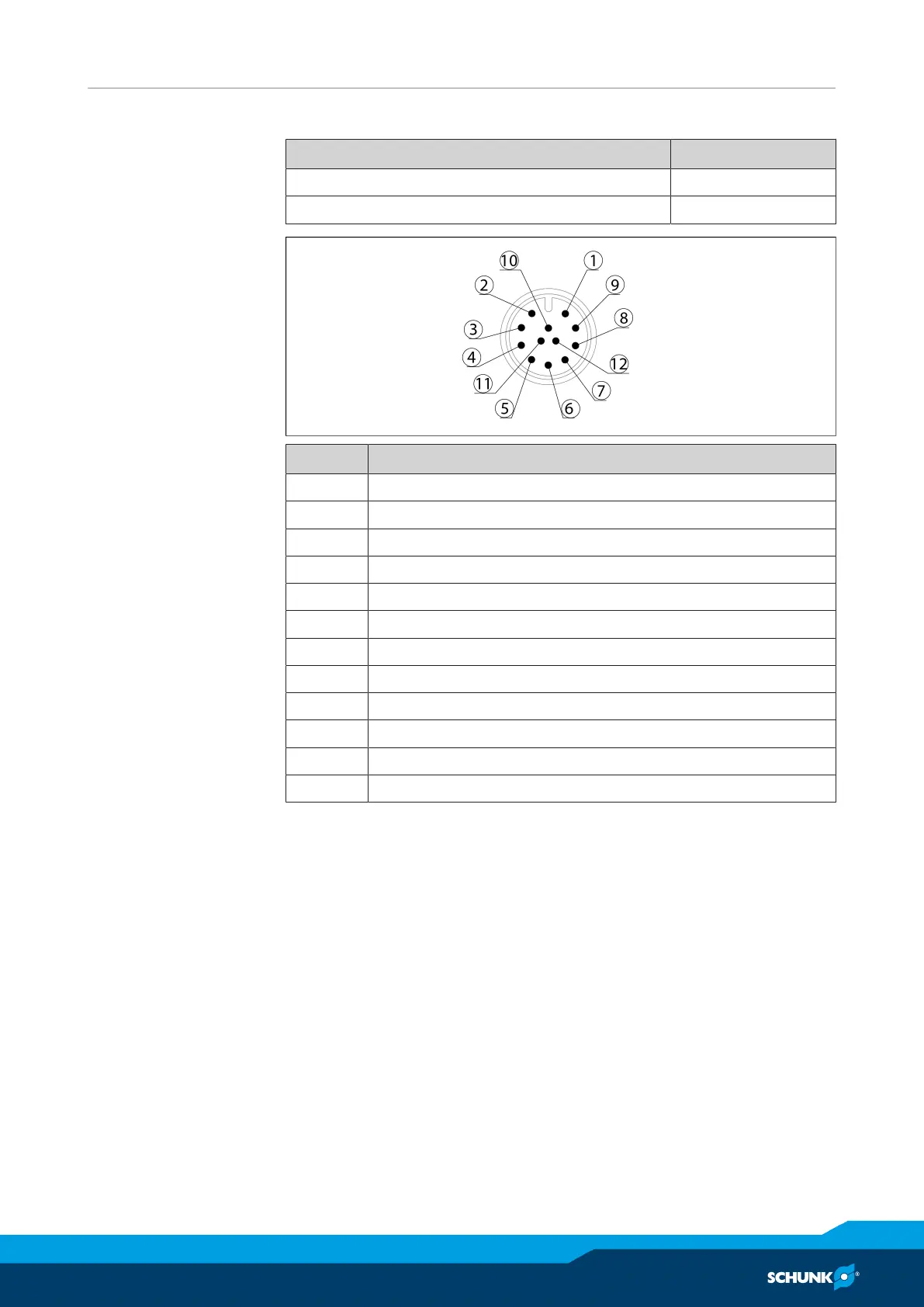

Pin Belegung
1 Vcc
2 Tsens+
3 GND
4 TXN
5 TXP
6 N.C.
7 RXN
8 RXP
9 DÜA
10 Tsens-
11 N.C.
12 DÜB
