Montage
36
05.00 | ELB | Montage- und Betriebsanleitung | de | GAS 376437
6.1.2.6 Absolutes Messsystem TTK70
Beschreibung TTK70
Betriebsspannung [VDC] 7 - 12
Ausgangssignal Hiperface, Sin, Cos
Signalamplitude [Vss] 1 ± 10 %
Offset Sinus/Cosinus [V] 2.5 ± 0.5 %
Signalperiode [µm] 1000
Abstand Lesekopf-Maßband [mm] 0.1 - 0.2

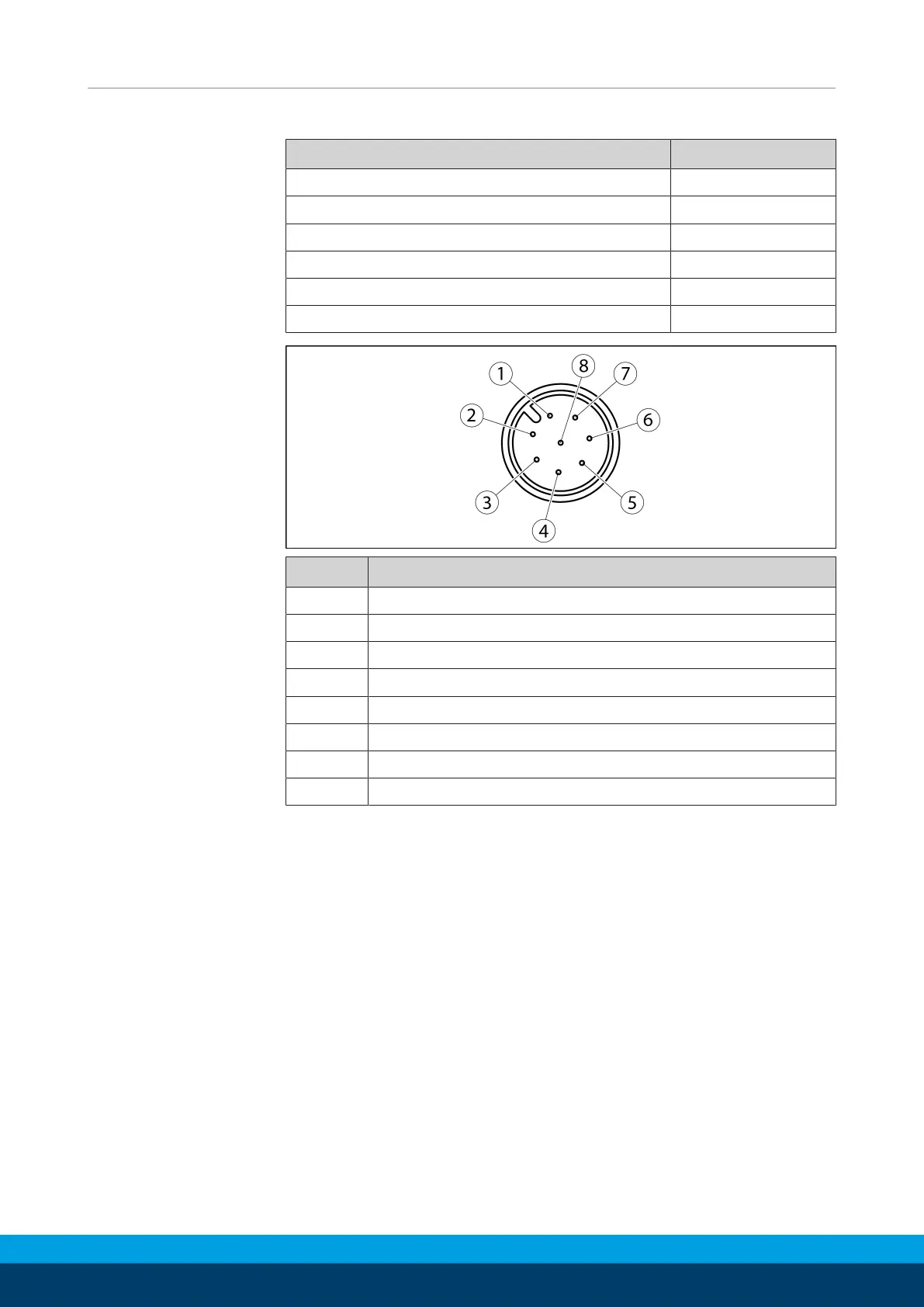

Pin Belegung
1 SIN-
2 SIN+
3 COS-
4 COS+
5 Enc Data +
6 ENC Data -
7 GND
8 VCC Encoder
