Montage
05.00 | ELB | Montage- und Betriebsanleitung | de | GAS 376437
37
6.1.2.7 Absolutes Messsystem MSA111C
Beschreibung MSA111C
Betriebsspannung [VDC] 4.5 - 30
Ausgangssignal SSI, Sin, Cos
Signalamplitude [Vss] 1 ± 10 %
Offset Sinus/Cosinus [V] 2.5 ± 0.5 %
Signalperiode [µm] 1000
Abstand Lesekopf-Maßband [mm] 0.1 - 0.2

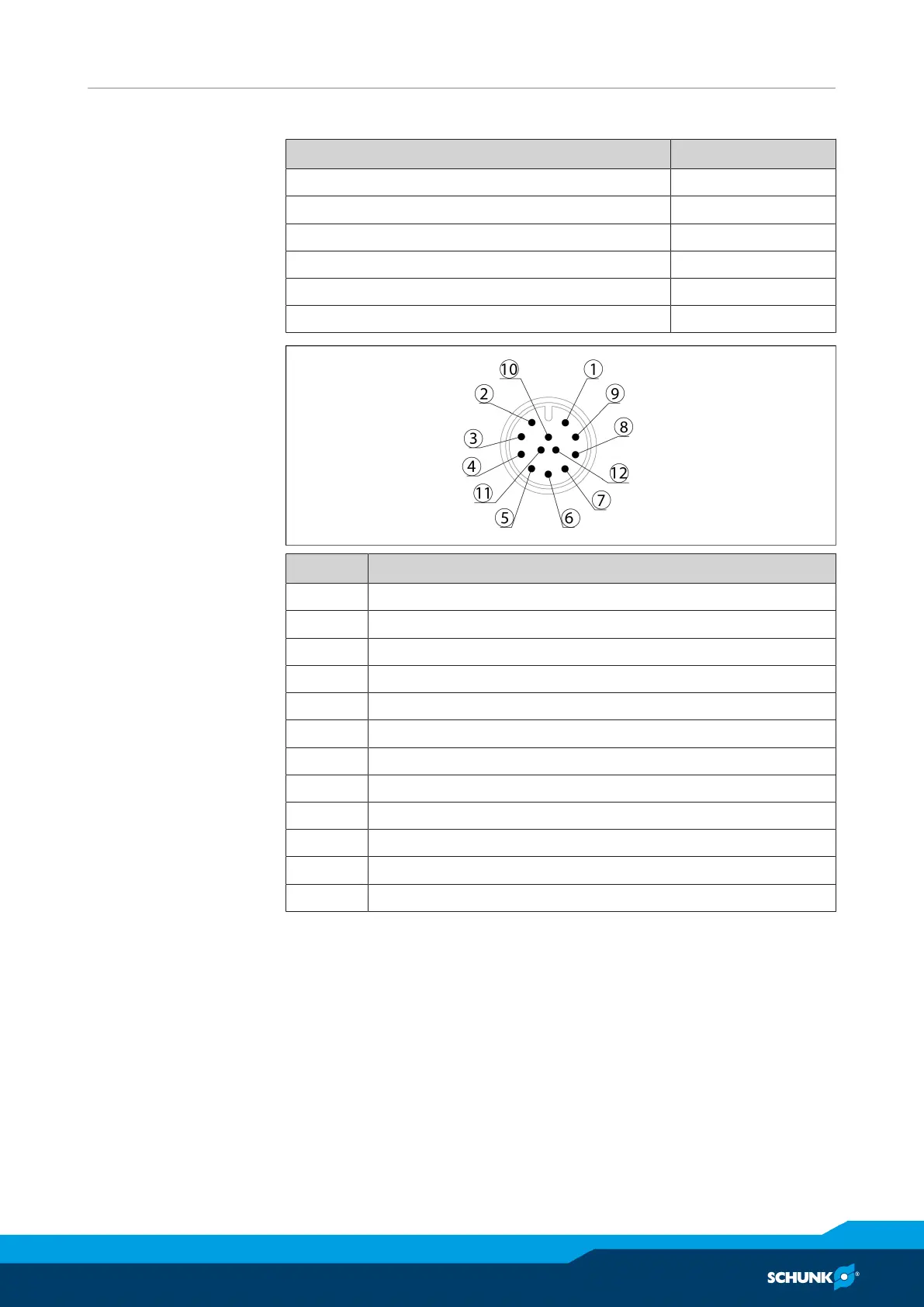

Pin Belegung
1 adjust
2 D+
3 D-
4 T-
5 Us+
6 SIN-
7 SIN+
8 COS-
9 COS+
10 Config
11 T+
12 GND
