PV150+ Quick Start Guide
AVVERTIMENTO - PRIMA DI UTILIZZARE LO
STRUMENTO, LEGGERE ATTENTAMENTE IL MANUALE
DI ISTRUZIONI.
Questo dispositivo deve essere utilizzato solo da personale addestrato e
competente che indossa dispositivi di protezione individuale appropriati.
Evitare di utilizzare lo strumento in luoghi di elevata umidità e temperatura, o in
luoghi soggetti a formazione di condensa.
I terminali di prova da 4mm (rosso e nero) possono essere utilizzati per misurazione
su circuiti con tensione nominale fino a 300 V ca/cc in CATIII. Non collegare PV150+
a tensioni superiori.
Valori nominali massimi per i terminali di prova di PV150+ utilizzato su impianti
fotovoltaici: tensione a circuito aperto 1000 Vcc, corrente di cortocircuito 15A. Non
superare questi valori nominali.
L’alimentazione cc deve essere isolata da terra durante le prove.
Ogni qualvolta si tema che le misure di protezione di PV150+ siano state ridotte,
occorre mettere l’apparecchio fuori servizio e impedirne ogni funzionamento
involontario.
Utilizzare solo i cavi di prova forniti in dotazione a PV150+.
Non lasciare PV150+ permanentemente collegato all’impianto fotovoltaico. A prove
ultimate, scollegare PV150+ dall’impianto fotovoltaico.
Non eseguire il test con gli ottimizzatori collegati.
Durante la misura della resistenza d’isolamento, sui terminali di prova sono presenti
tensioni elevate. Applicare le precauzioni richieste dalla Legge in materia di
sicurezza sul lavoro (indossare i dispositivi di protezione individuale e controllo del
luogo di lavoro). Impugnare i puntali e i coccodrilli di misura dietro il paradito.
Durante l’esecuzione delle prove, non toccare eventuali parti metalliche nude
dell’impianto fotovoltaico.
Verificare sempre che il circuito in esame sia elettricamente isolato prima di
effettuare una misura della continuità del conduttore di protezione.
Compensation de la résistance
des cordons de test

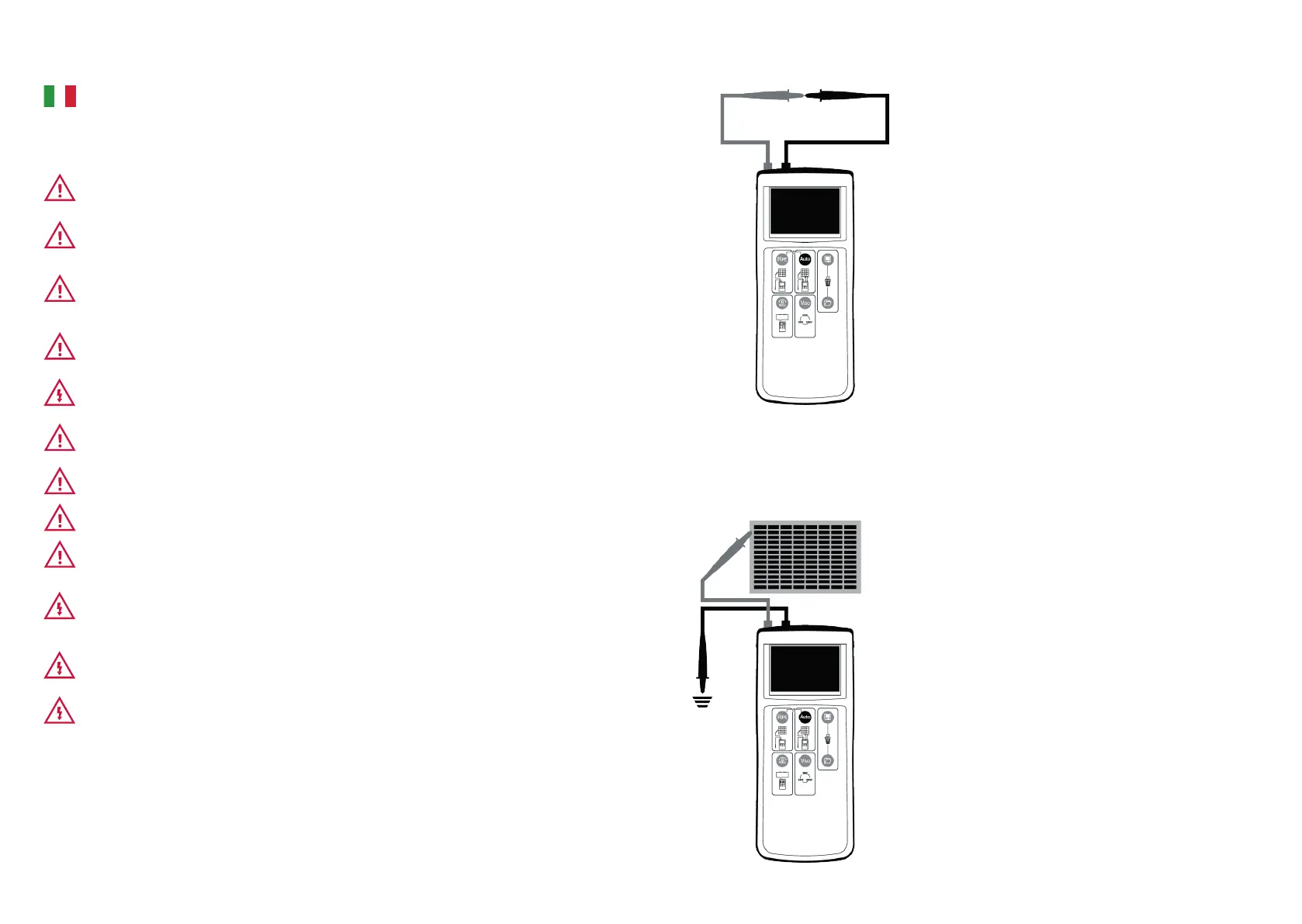

1. Collegare i cavi di prova con terminazione a puntale ai
terminali RT+ e RTdello strumento PV150+.
2. Cortocircuitare tra loro i cavi di prova utilizzando i
terminali a coccodrillo forniti in dotazione.
3. Premere e mantenere premuto il tasto di
azzeramento della resistenza dei cavi di prova fino
alla comparsa sul display dell’icona NULL e valore
visualizzato uguale a 0.00.
4. Il valore annullato rimane memorizzato anche
quando PV150+ viene spento.
5. Per rimuovere l’azzeramento dei cavi di prova,
premere il tasto NULL fino a scomparsa dell’icona
dal display LCD.
Nota: Massimo valore azzerabile = 10
Continuità del conduttore di
protezione
1. Collegare i cavi di prova come indicato.
2. Per effettuare la misura di durata 2 secondi, premere
e rilasciare il tasto RPE.
3. Per effettuare la misura continuativa, premere e
mantenere premuto il tasto RPE fino a visualizzare su
display l’indicazione LOCK.
4. Premere il tasto RPE per terminare la misura
continuativa.
