PV150+ Quick Start Guide
Sequenza Automatica
(VOUT, RISO, ICC)

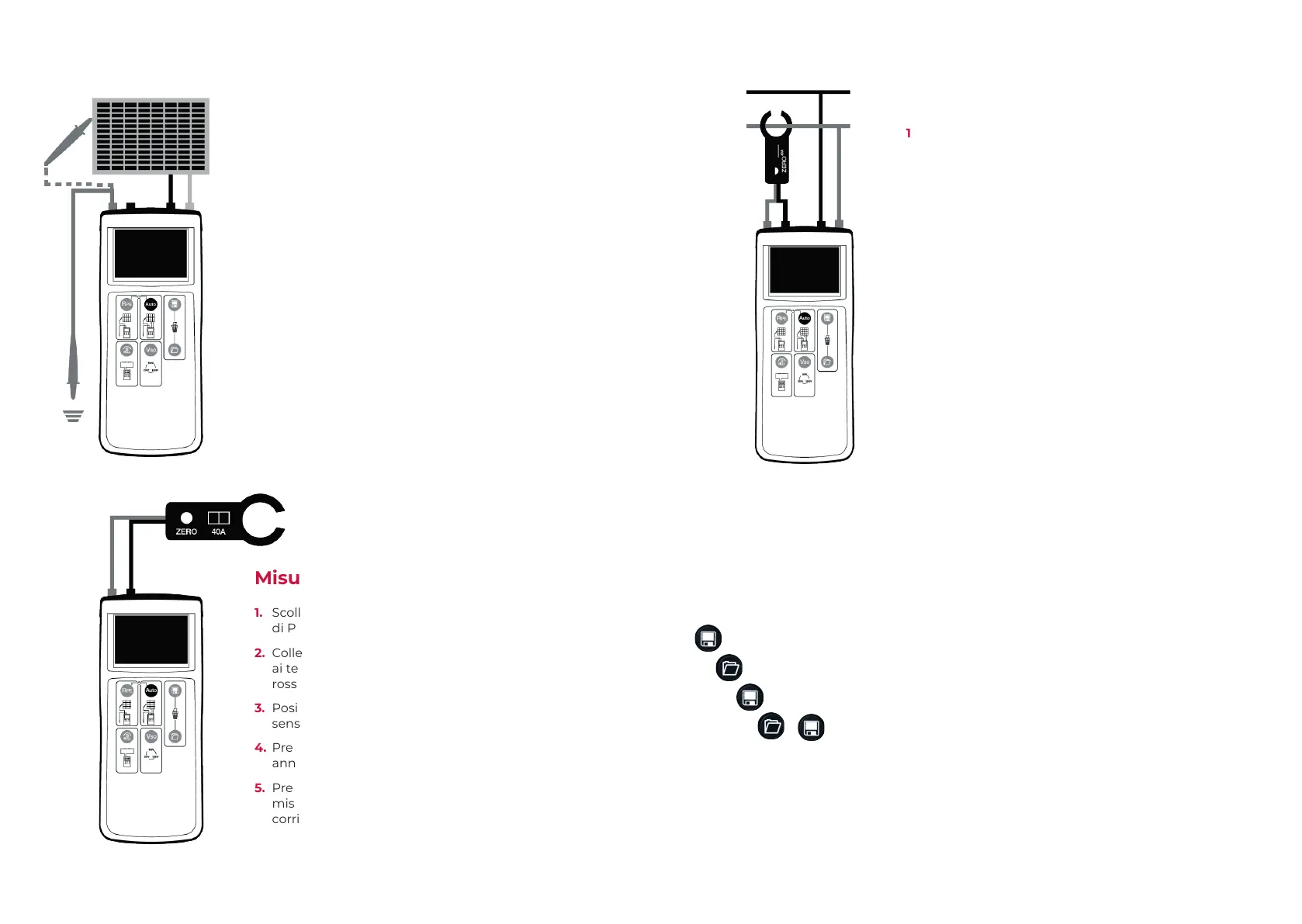

1. Collegare PV150+ alla stringa di pannelli fotovoltaici
come indicato utilizzando i cavi di prova forniti in
dotazione.
2. Vout viene visualizzato automaticamente.
3. Se la polarità della tensione non è corretta, l’icona
della polarità invertita apparirà sul LCD. La sequenza
di test automatico viene inibita se la polarità è
invertita.
4. Utilizzare il tasto VISO per selezionare la tensione di
prova per la misura della resistenza d’isolamento 250
V, 500 V o 1000 V.
5. Premere il tasto Auto per eseguire la sequenza
automatica e misurare quindi la resistenza di
isolamento e la corrente di cortocircuito.
Nota: Per la misura della resistenza d’isolamento, è
necessario utilizzare il cavo di prova per la misura di
continuità di terra (cavo a puntale rosso).
Misura di corrente CA e CC
1. Scollegare tutti i cavi di prova dai terminali di ingresso
di PV150+.
2. Collegare i cavi di uscita del sensore amperometrico
ai terminali RT+ e RTdi PV150+ rispettando i colori
rosso e nero.
3. Posizionare il selettore di portata sul fronte del
sensore in posizione 40A.
4. Premere il tasto [ZERO-A] sul fronte del sensore per
annullare la corrente di magnetizzazione residua.
5. Premere il tasto [AUTO] su PV150 per selezionare la
misura di corrente generata; il display mostra l’icona
corrispondente.
6. PV150+ esegue la misura di corrente c.c.,
visualizzandone il valore a display.
Misurazione della potenza cc
1. Collegare il morsetto di corrente agli ingressi da
4mm.
2. Premere il tasto Viso fino a visualizzare l’icona del
morsetto sul display LCD.
3. Portare il selettore del morsetto di corrente in
posizione 40A.
4. Premere – e tenere premuto – il tasto zero per
qualche secondo.
5. Posizionare il morsetto attorno al cavo cc
dell’impianto.
6. Sul display LCD viene visualizzata la corrente cc
accanto all’icona del morsetto.
7. Collegare la tensione dell’impianto agli ingressi PV.
Se si misura la potenza cc mentre il sistema PV è in
funzione, sono necessari gli adattatori di prova “T” o
“Y”.
8. Vengono visualizzate la tensione cc, la corrente e la
potenza.
Altre funzionalità
Funzioni di memorizzazione
Acquisisce tutte le misurazioni presenti al momento sul display LCD.
Richiama le misurazioni sul display LCD.
In modalità Recall, è possibile scorrere i dati in memoria.
+ Cancella tutti i risultati dalla memoria.
