0000137630 Rév. 2.0 3
!

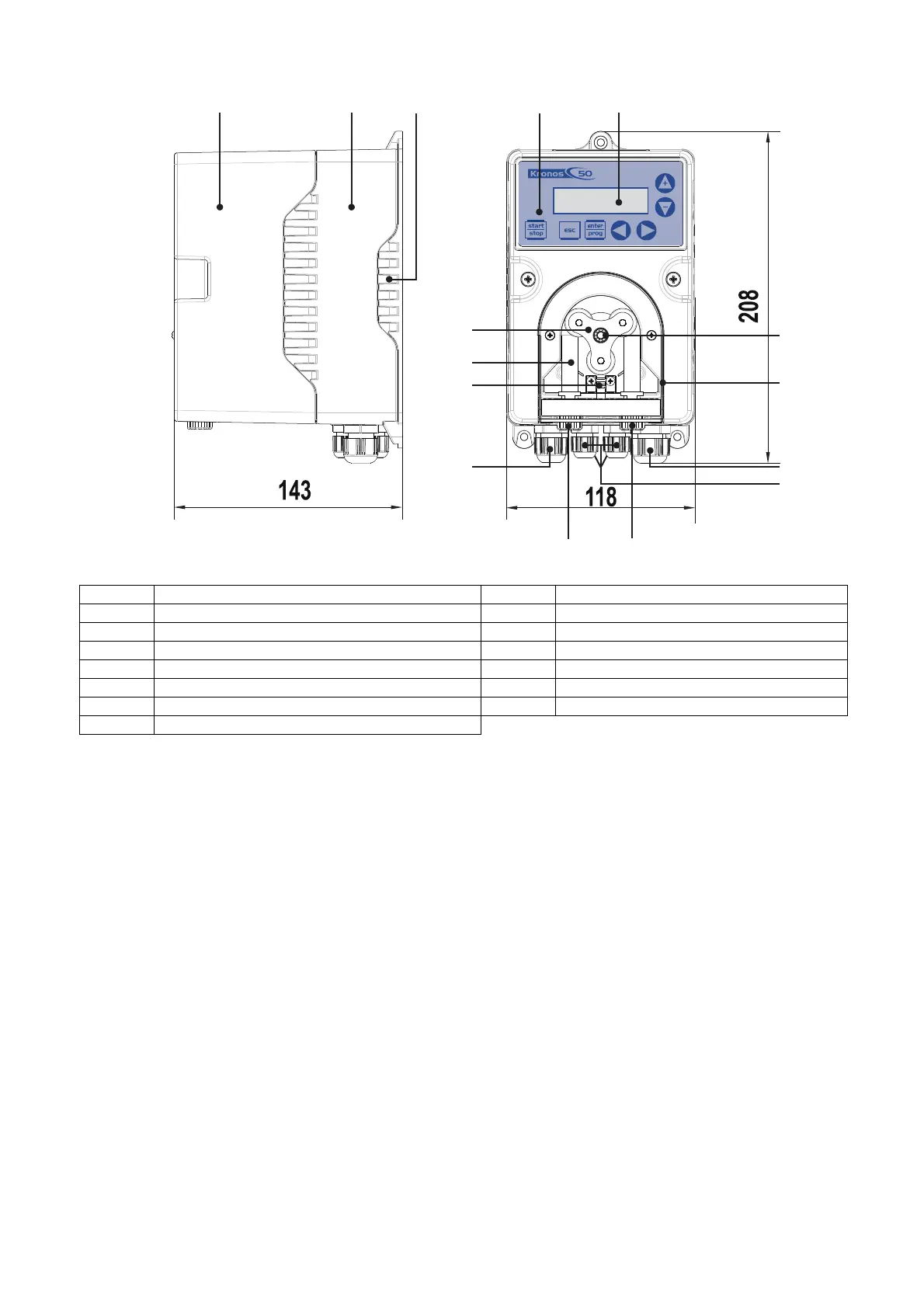

3. DIMENSIONS ET APERCU DU PRODUIT
1
2
4
5
7
10
11
13
14
15
6
8
9
12
3
!
1
Logement : section supérieure
9
Circuits imprimés 7
2
Logement : section centrale
10
Connecteur de refoulement
3
Logement : section inférieure
11
Connecteur d'aspiration
4
Touches de commande
12
Circuit imprimé 9
5
Ecran LCD
13
Contrôle rupture flexible
6
Roulement à billes
14
Flexible de pompe
7
Couvercle transparent
15
Rotor
8
Circuit imprimé 11
4. DESIGN ET DESCRIPTION FONCTIONNELLE
La pompe est composée de deux éléments principaux :
• Unité d'entraînement (moteur pas-à-pas)
• Tête doseuse (rotor, galets et flexible de pompe)
Unité de fonctionnement
L'appareil est abrité dans un logement en plastique robuste. Le logement en plastique est composé d'une
section!supérieure!et!d'une!section!inférieure, qui sont vissées ensemble. La section inférieure contient les
circuits imprimés pour l'alimentation et les connecteurs.
!
La section supérieure du logement abrite l'unité centrale, le moteur et l'affichage des circuits imprimés avec
écran et boutons.
La!tête!doseuse!est!montée!à l'avant et est fermée par un couvercle transparent vissé pour la protéger et éviter
tout endommagement. Le flexible de pompe peut facilement être changé une fois que le couvercle transparent a
été retiré.
Le mouvement de rotation des rotors presse et relâche tour à tour le flexible de pompe à l'aide de trois galets . Le
liquide est ainsi aspiré à l'intérieur et transporté à travers le flexible de pression.
La pompe est actionnée par l'unité de fonctionnement. Le niveau et le mode de dosage désirés sont configurés
avec. L'opération de dosage est contrôlée par l'unité de fonctionnement ou via un contact externe, l'entrée de
niveau.
