0000137630 Rév. 2.0 4
!

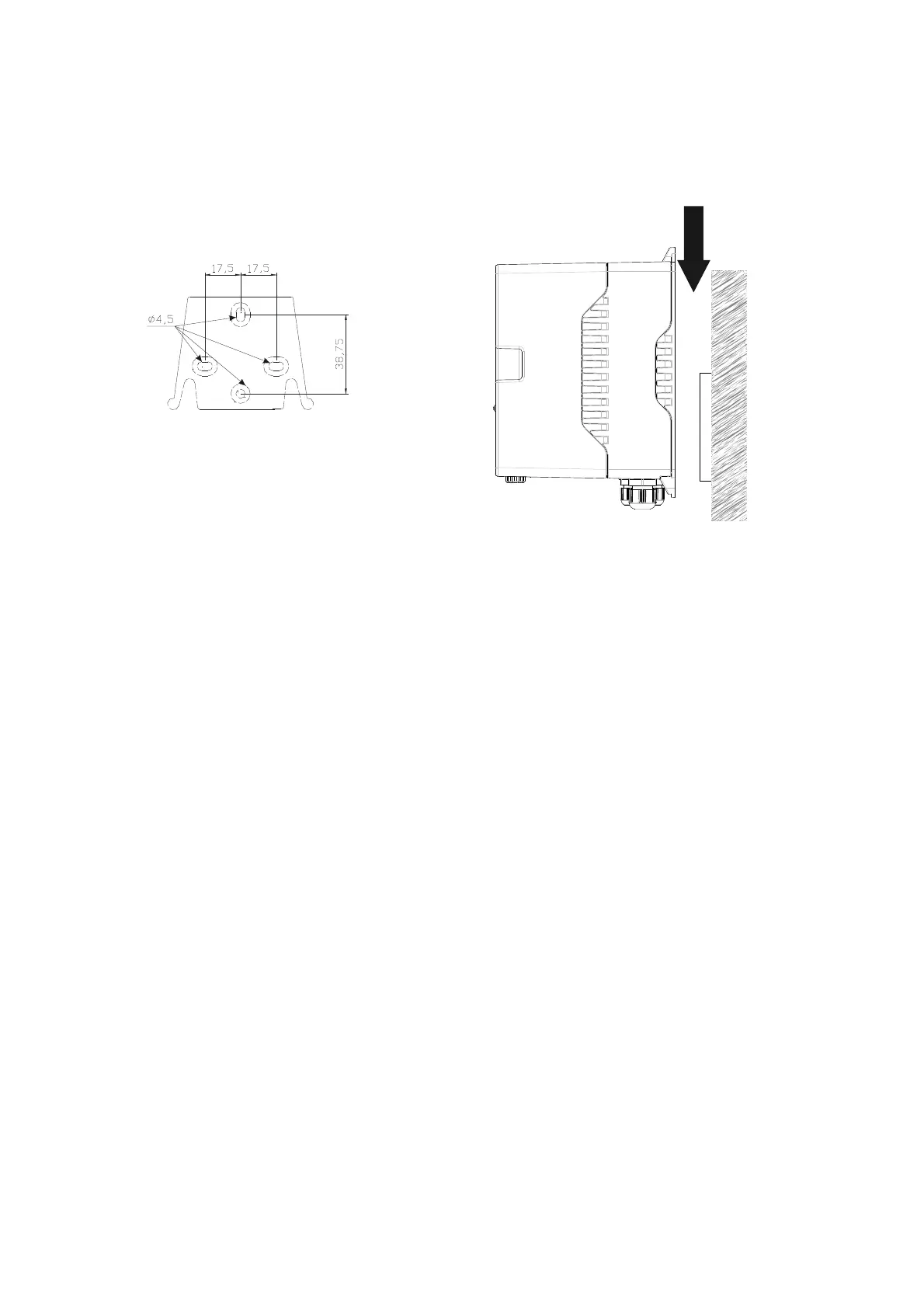

5. INSTALLATION
1. Marquer les emplacements des trous sur le mur
2. Percer les trous Ø 8 mm et introduire les goujons fournis
3. Fixer le support au mur
4. Accrocher l'appareil dessus
6. INSTALLATION HYDRAULIQUE
Monter les lignes d'aspiration et de refoulement :
1. Couper les extrémités des flexibles de façon à ce qu'elles soient droites.
2. Visser l'écrou borgne et le glisser sur le
flexible.
3. Visser le tuyau terminal jusqu'à ce qu'il s'arrête par dessus la buse.
4. Raccorder la ligne de refoulement au raccord droit du flexible.
5. Raccorder la ligne d'aspiration au raccord gauche du flexible.
6. Resserrer les écrous borgnes.
7. Pour ce faire, raccourcir l'extrémité libre de la ligne d'aspiration de façon à ce que l'extrémité se trouve juste au-
dessus du fond du conteneur.
8. Si nécessaire, alimenter un tuyau depuis le raccord de fuite jusqu'au conteneur.
7. INSTALLATION ELECTRIQUE
1. Poser un câble d'alimentation avec protection contre les courts-circuits et interrupteur secteur, si
nécessaire, avec inter rupteur d'arrêt d'urgence.
2. S'assurer que le câble d'alimentation secteur reste bien hors tension !
3.
Percer le petit trou tout à droite sur le côté inférieur de la section arrière à l'aide d'un tournevis.
4. Visser la vis correspondante et serrer, et non la vis de perçage.
5. Introduire les inserts de réduction selon le diamètre du câble utilisé et introduire
l'assemb la g e fileté.
6. Alimenter le câble secteur dans l'assemblage fileté.
7. Brancher le câble secteur à la plaque à bornes.
8. Serrer la vis de serrage de façon à ce que le montage fileté soit résistant à l'humidité.
