MT1450 rev 1 20/04/2011 Page 10 of 14
3.5 Collegamento uscita seriale RS485
(opzionale)
3.5 RS485 serial output connection
(optional)
In questo tipo di collegamento servono 4 conduttori: 2 per
la seriale RS485 e 2 per l’alimentazione dei dispositivi. A
questo scopo si suggerisce l’utilizzo di due diversi cavi
oppure di un solo cavo che abbia le caratteristiche adatte,
si seguito descritte.
-) Il collegamento della seriale RS485 deve essere
realizzato con cavo per connessioni EIA RS 485: n.2
conduttori con sezione 0,22 / 0,35 mmq + schermo
(COPPIA TWISTATA). Capacità nominale tra i conduttori
< 50 pF/m, impedenza nominale 120 ohm. Con questo
tipo di collegamento la lunghezza totale della linea non
deve superare i 1000 metri. Un esempio di cavo
raccomandato è il BELDEN 9841 o similare (cavo per
trasmissione dati in EIA RS485). Collegare i rilevatori (ed i
moduli IN ed OUT) solo in modalità “cascata”. Si
raccomanda di evitare collegamenti ad albero o a stella in
quanto riducono l’immunità alle interferenze.
-) L’alimentazione dei rilevatori deve essere realizzata con
un cavo a due conduttori di sezione adeguata in base al
numero di dispositivi collegati, alla distanza degli stessi
dall’alimentatore ed alla corrente assorbita da ciascuno
dei dispositivi.
Ad installazione eseguita controllare che su tutti i rilevatori
installati ci sia una tensione minima di 12 Vdc.
In questa configurazione, i dip-switch presenti sulla
scheda base dello SMART3 NC servono per stabilire
l'indirizzo del rilevatore.
Le soglie di allarme si imposteranno automaticamente alla
configurazione di default. Per esigenze particolari
contattare il fornitore.
Utilizzando la RS485 l’uscita proporzionale 4-20mA
rimane attiva.
4 wires are required in this type of connection: 2 for the
RS485 serial bus and 2 for device power supply. For this
reason we suggest you use two different wires or a single
wire with suitable features as described below.
-) The RS485 serial bus must be connected with an EIA
RS 485 connection cable: No. 2 wires with 0.22/0.35 mm
2
section with shield (TWISTED PAIR). Nominal capacity
between conductors < 50 pF/m, nominal impedance 120
ohm. Total line length with this type of connection must
not exceed 1,000 metres. An example of a recommended
cable is a BELDEN 9841 or similar wire (EIA RS485 data
transmission wire). Only connect detectors in cascade.
Avoid tree or star connections since they reduce
interference immunity.
-) The power supply to the detectors must be connected
with a 2-core wire with adequate section based on the
number of connected devices, their distance from the
power supply and each device’s consumption.
Once the installation has been completed and the system
is powered-on, please make sure that each detector
reaches at least 12 Vdc.
When SMART3 NC detectors are connected the RS485
serial mode, the dip-switches on the PCB are to be used
to set the detectors' address.
Alarm thresholds will automatically set to the default
configuration. For particular needs please contact the
supplier.
When detectors are RS485 connected, the proportional 4-
20mA output remains active.
For the maximum number of detectors connected to each RS485
line and for the address setting, please refert to the instruction manual
supplied along with the control unit
Per il numero massimo di rivelatori collegabili alla linea RS485
e per l’indirizzamento dei rivelatori consultare il manuale tecnico
fornito con la centrale

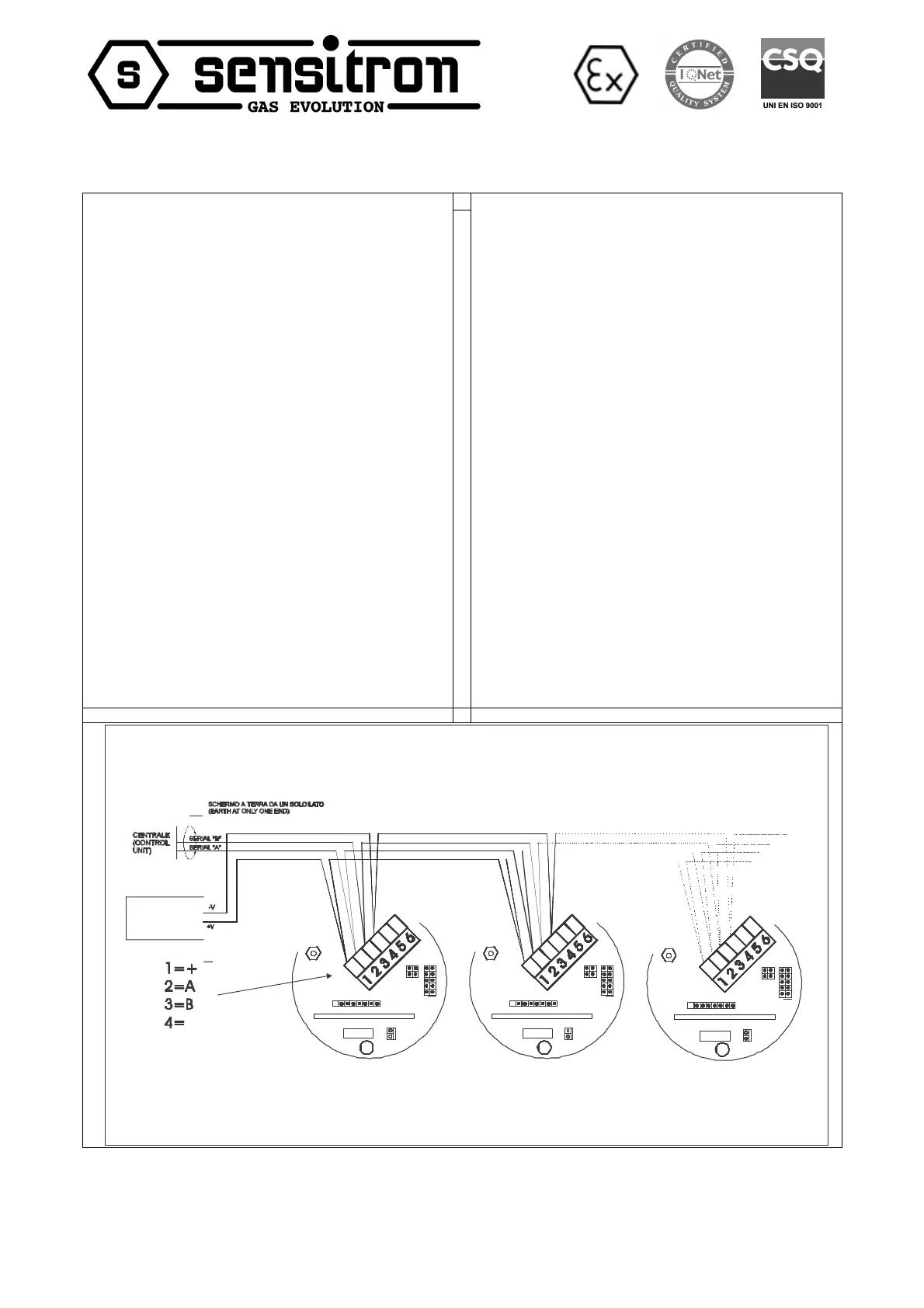

Esempio di collegamento rivelatori SMART3 NC su bus RS485
Example of connection of SMART3 NC detectors to a RS485 bus line
ALIMENTAZIONE
POWER SUPPLY
12 / 24 Vdc
3.5.1 Configurazione indirizzi 3.5.1 Address configuration
Consultare il manuale fornito con la scheda seriale
STS/IDI.
Please refer to the technical instruction along with the
serial interface STS/IDI.
