Sensitron SMART3G-C3 - Collegamento Uscita Seriale RS485 (Opzionale)

ITALIANO
Pag. 10

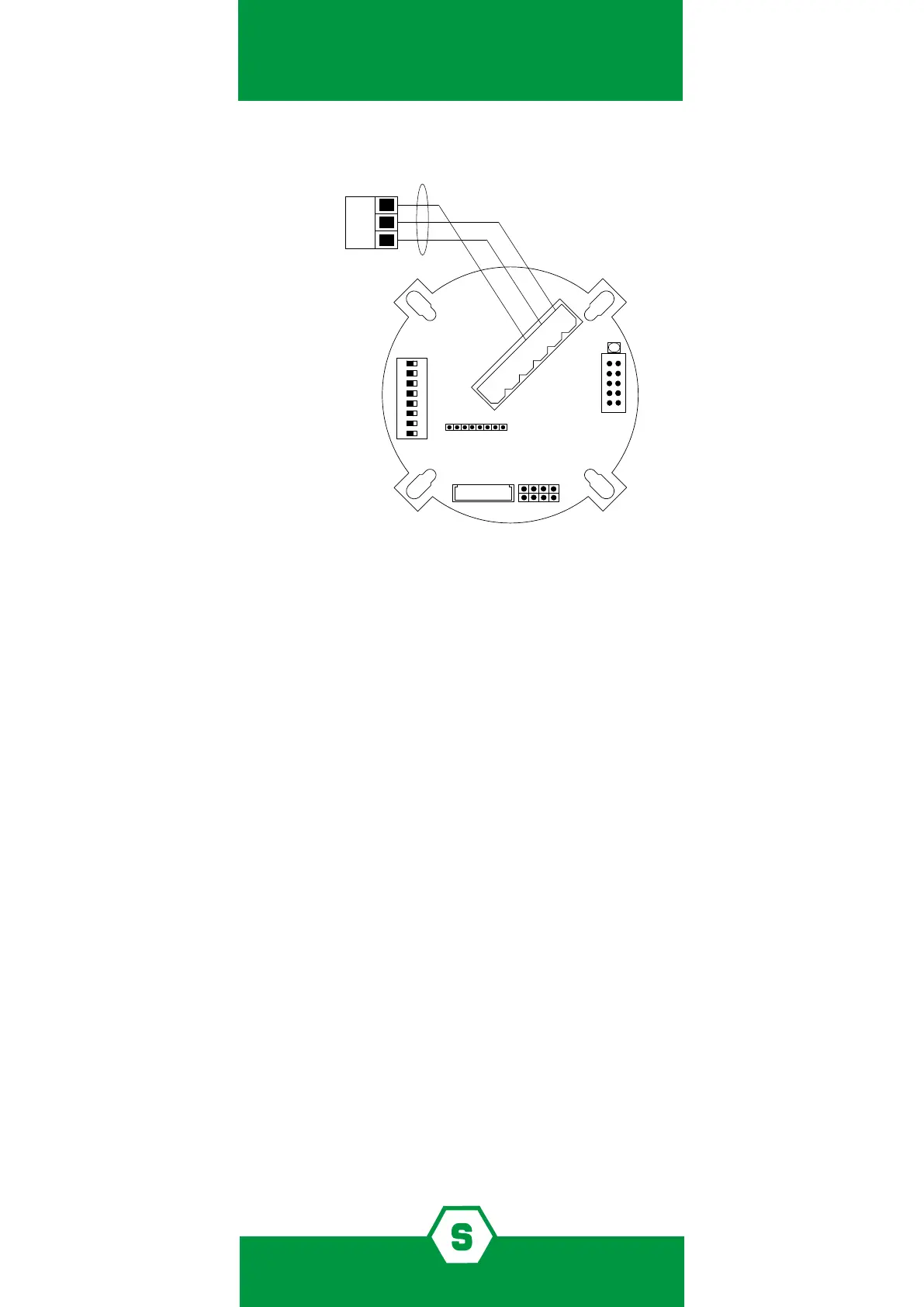

Figura 2) Schema di collegamento per l’uscita 4-20 mA con cavo schermato
ON
1 2 3 4 5 6
1 2 3 4 5 6 7 8
CAVO SCHERMATO 3x0.75
MORSETTIERA
CENTRALE
S
S
-
-
+
+
5.7 Collegamento uscita seriale RS485 (opzionale)
Per utilizzare i rivelatori SMART3G su bus RS485, è necessario montare nei rivelatori l'inter-
faccia RS485 modello STS/IDI. Per il collegamento dei rivelatori su bus RS485 sono necessari
4 conduttori, 2 di alimentazione e due per la linea seriale RS485. Inoltre, è necessario:
³ Il collegamento dei rivelatori alla centrale deve essere realizzato con cavo per con-
nessioni EIA RS 485: n.2 conduttori con sezione 0,22 / 0,35 mm2 + schermo (coppia
twistata). Capacità nominale tra i conduttori <50 pF/m, impedenza nominale 120 .
Un tipo di cavo di esempio è il BELDEN 9842 o similare (cavo per trasmissione dati in
EIA RS485).
³ Con questo tipo di collegamento la lunghezza totale della linea non può superare i
1000 m.
³ Collegare i rivelatori solo in modalità “cascata”. Si raccomanda di evitare collegamenti
ad albero o a stella in quanto riducono l’immunità alle interferenze.
³ Vericare altresì che ciascun cavo multipolare contenga un solo RS485.
³ In uscita dalla centrale e sull’ultimo rivelatore/modulo della catena dovrà essere posta
la resistenza di chiusura linea da 120 .
³ Per la connessione dell’alimentazione ai rilevatori, raccomandiamo di utilizzare un
cavo di sezione adeguata, in base alla distanza ed al numero di rivelatori della linea.
³ Ad installazione eseguita, controllare che tutti i rilevatori installati ricevano una tensio-
ne minima di 12 Vdc.
