5.8 Collegamento con schede opzionali
Aprendo i pin 5-6 sul jumper JP9 posizionato sulla scheda base è possibile attivare il funzio-
namento delle uscite opzionali oerte dalle seguenti schede:
³ ST.S3REL, scheda dotata di 3 relè con contatti puliti liberi da tensione. Un relè è asso-
ciato all'uscita di Fault e watch-dog mentre gli altri due possono essere associati a due
delle tre soglie di allarme presenti.
³ ST.S1REL, scheda a 1 relè che permette di ottenere un’uscita con contatto pulito libero
da tensione degli stati di allarme e/o guasto del rivelatore.
Congurando diversamente i dip-switch presenti sulla scheda base si possono modicare le
soglie di allarme. Anche disponendo della scheda opzionale a 3 relè è possibile modicare le
soglie di intervento dei relè come indicato nella tabella seguente.
Le soglie di allarme sotto descritte sono collegate all’uso della scheda STS3REL e STS1REL
dove i relè sono non memorizzati e non sono limitati nel tempo. L’allarme non può essere si-
lenziato manualmente da parte dell’operatore, ma sarà silenziato automaticamente quando
la condizione che ha generato l’allarme non si verica più.
Quando la scheda STS/IDI è inserita, i dip-switch presenti sulla scheda base dello SMART
3G servono per stabilire l’indirizzo del rilevatore. Per congurare gli indirizzi dei rivelatori
consultare il manuale fornito con la scheda STS.IDI. Se si collega il tastierino di calibrazione
è possibile modicare l’indirizzo del rilevatore, ma per far sì che questo venga memorizzato
occorre posizionare i dip switch in posizione 0 (ossia tutti i tasti posizionati verso ON).
Le soglie di allarme si imposteranno automaticamente alla congurazione di default. Utiliz-
zando la RS485 l’uscita proporzionale 4-20 mA rimane attiva.

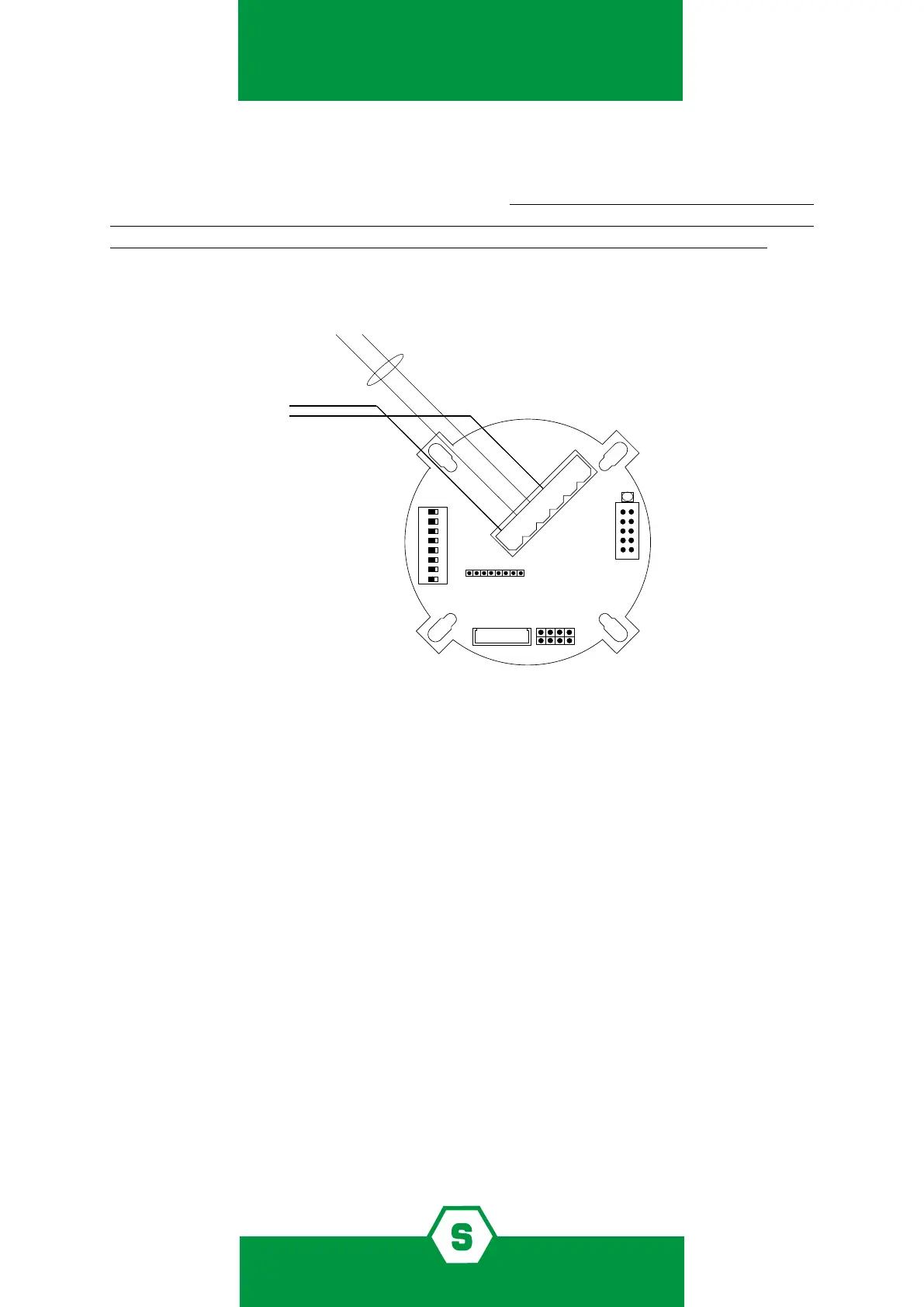

Figura 3) Collegamento rilevatore su bus seriale RS485
