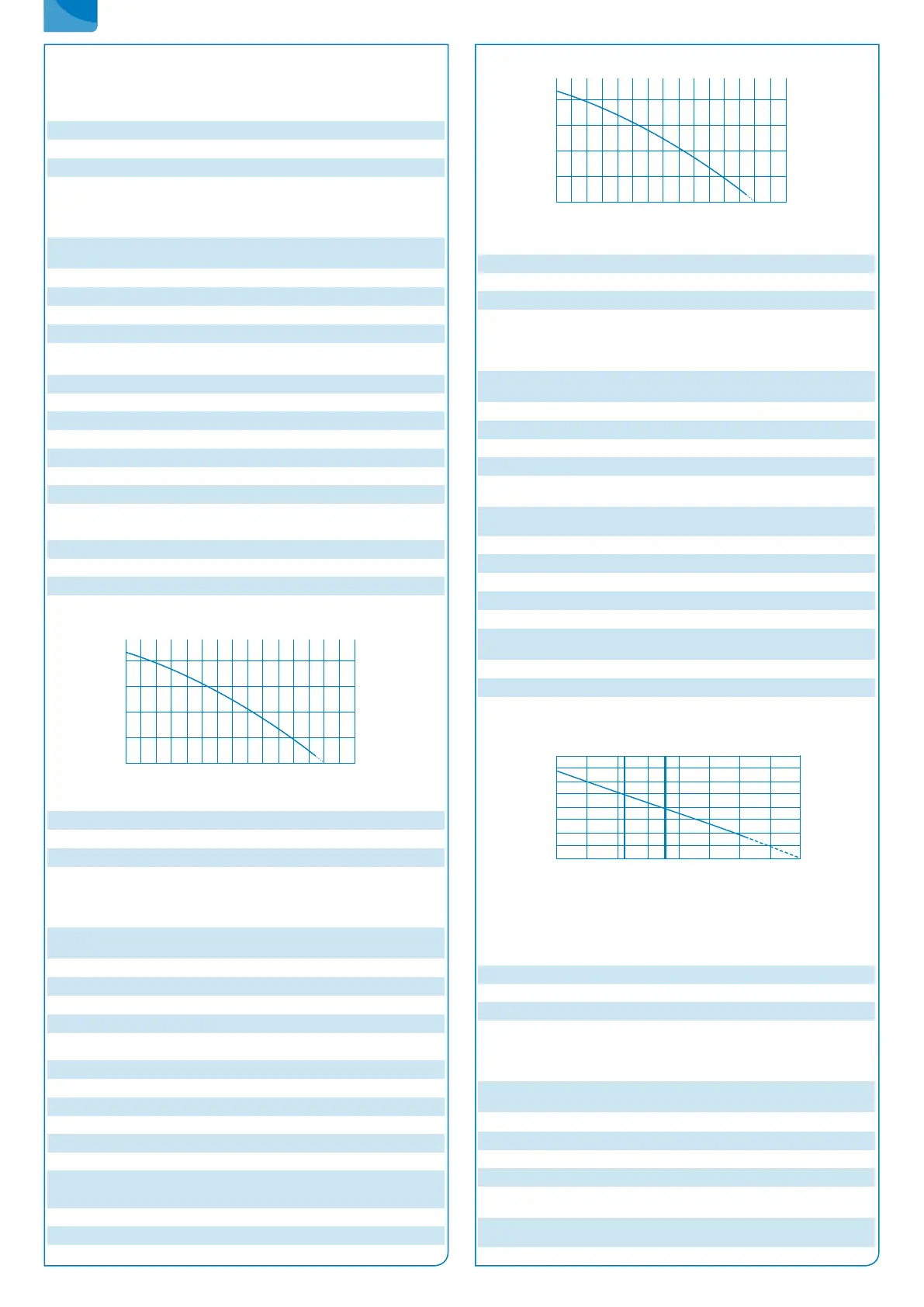

3.5 Données techniques
Station de relevage pour eaux vannes (inondable pour les versions
SANICUBIC® 1 WP, SANICUBIC® 2 Classic, SANICUBIC® 2 Pro, SANICUBIC® 2 XL).
SANICUBIC® 1 / SANICUBIC® 1 WP
Type de courant 1 phase
Tension 220-240V
Fréquence 50/60 Hz
Refroidi par bain d’huile
Moteur - Pompe Protection de surcharge
thermique
Classe isolation F
Type de pompe Dilacératrice par
couteau-plateau
Consommation moteur (pour 1 moteur) 1 500 W
Intensité absorbée maximale 6 A
Câble station – boîtier de commande 4 m - H07RN-F-4 G 1,5
Câble boîtier de commande – prise secteur 2.5 m - H05VV-F-3 G 1,5
Protection Station : SANICUBIC® 1 : IP67
SANICUBIC® 1 WP : IP68
Boitier de commande : IPX4
Hauteur Max. conseillée 11 m
Débit Max 12 m³/h
Température Max des eaux usées entrantes 70°C (Max 5 mins)
Volume de la cuve 32 L
Volume utile 10 L
Hauteur des entrées basses (par rapport au sol) 140 mm
Poids Brut
[KG] SANICUBIC® 1 : 19.8
(accessoires et emballage inclus) SANICUBIC® 1 WP : 26.7
Evacuation Ø ext. 50 mm
Entrée
Ø ext. 40, 50, 100, 110 mm
Ventilation Ø ext. 50 mm
Courbe de débit SANICUBIC® 1 ; SANICUBIC® 1 WP
12
9
6
3
0
0 5 10 15
hauteur de refoulement (m)
débit (m
3
/h)
SANICUBIC® 2 Classic / SANICUBIC® 2 Pro
Type de courant 1 phase
Tension 220-240V
Fréquence 50/60 Hz
Refroidi par bain d’huile
Moteur - Pompe Protection de surcharge
thermique
Classe isolation F
Type de pompe Dilacératrice par
couteau-plateau
Consommation moteur (pour 1 moteur) 1 500 W
Intensité absorbée maximale 13 A
Câble station – boîtier de commande 4 m - H07RN-F-4 G 1,5
Câble boîtier de commande – prise secteur 2.5 m - H05VV-F-3 G 1,5
Protection Station : IP68
Boitier de commande : IPX4
Hauteur Max. conseillée 11 m
Débit Max 12 m³/h
Température Max des eaux usées entrantes 70°C (Max 5 mins)
Volume de la cuve 45 L
Volume utile 17,5 L
Hauteur des entrées basses (par rapport au sol) 140 mm
Poids Brut
[KG] SANICUBIC® 2 Classic : 35.5
(accessoires et emballage inclus) SANICUBIC® 2 Pro : 33.0
Evacuation Ø ext. 50 mm
Entrée
Ø ext. 40, 50, 100, 110 mm
Ventilation Ø ext. 50 mm
Courbe de débit SANICUBIC® 2 Classic ; SANICUBIC® 2 Pro
12
9
6
3
0
0 5 10 15
hauteur de refoulement (m)
débit (m
3
/h)
SANICUBIC® 2 XL Monophasé
Type de courant 1 phase
Tension 220-240V
Fréquence 50/60 Hz
Moteur - Pompe Refroidi par bain d’huile
Protection de surcharge
thermique
Classe isolation F
Type de pompe Roue Vortex
(passage libre : 50 mm)
Consommation moteur (pour 1 moteur) 2 000 W
Intensité absorbée maximale 16 A
Câble station – boîtier de commande 4 m - H07RN-F-4 G 1,5
Câble boîtier de commande – prise secteur 2.5 m - H05VV-F-3 G 1,5
Protection Station : IP68
Boitier de commande : IPX4
Hauteur Max.conseillée 10 m (DN80)
7 m (DN100)
Débit Max 40 m³/h
Température Max des eaux usées entrantes 70°C (Max 5 mins)
Volume de la cuve 120 L
Volume utile 26 L
Poids Brut
[KG] (accessoires et emballage inclus) 101.0
Evacuation
DN 100 (Ø ext. 110 mm)
ou DN80 (Ø ext. 90 mm)
Entrée Ø ext. 40, 50, 100, 110 mm
Ventilation Ø ext. 75 mm
Courbe de débit SANICUBIC® 2 XL monophasé
16
14
12
10
8
6
4
2
0
0 5 10 15 20 25 30 35 40
hauteur de refoulement (m) - Courbe Hf(Qv) sur XL, Fos, Cubic 1 & 2
débit (m
3
/h)
Qmini
DN 80
Qmini
DN 100
Vitesse Limite d’autocurage : 0.7 m/s
SANICUBIC® 2 XL Triphasé
Type de courant 3 phases
Tension 230-400V
Fréquence 50/60 Hz
Moteur - Pompe Refroidi par bain d’huile
Protection de surcharge
thermique
Classe isolation F
Type de pompe Roue Vortex
(passage libre : 50 mm)
Consommation moteur (pour 1 moteur) 3 500 W
Intensité absorbée maximale 12 A
Câble station – boîtier de commande 4 m - H07RN-F-4 G 1,5
Câble boîtier de commande 2.5 m - H05VV-F-5 G 2,5
Protection Station : IP68
Boitier de commande : IPX4
Hauteur Max.conseillée 14,5 m (DN80)
13 m (DN100)
