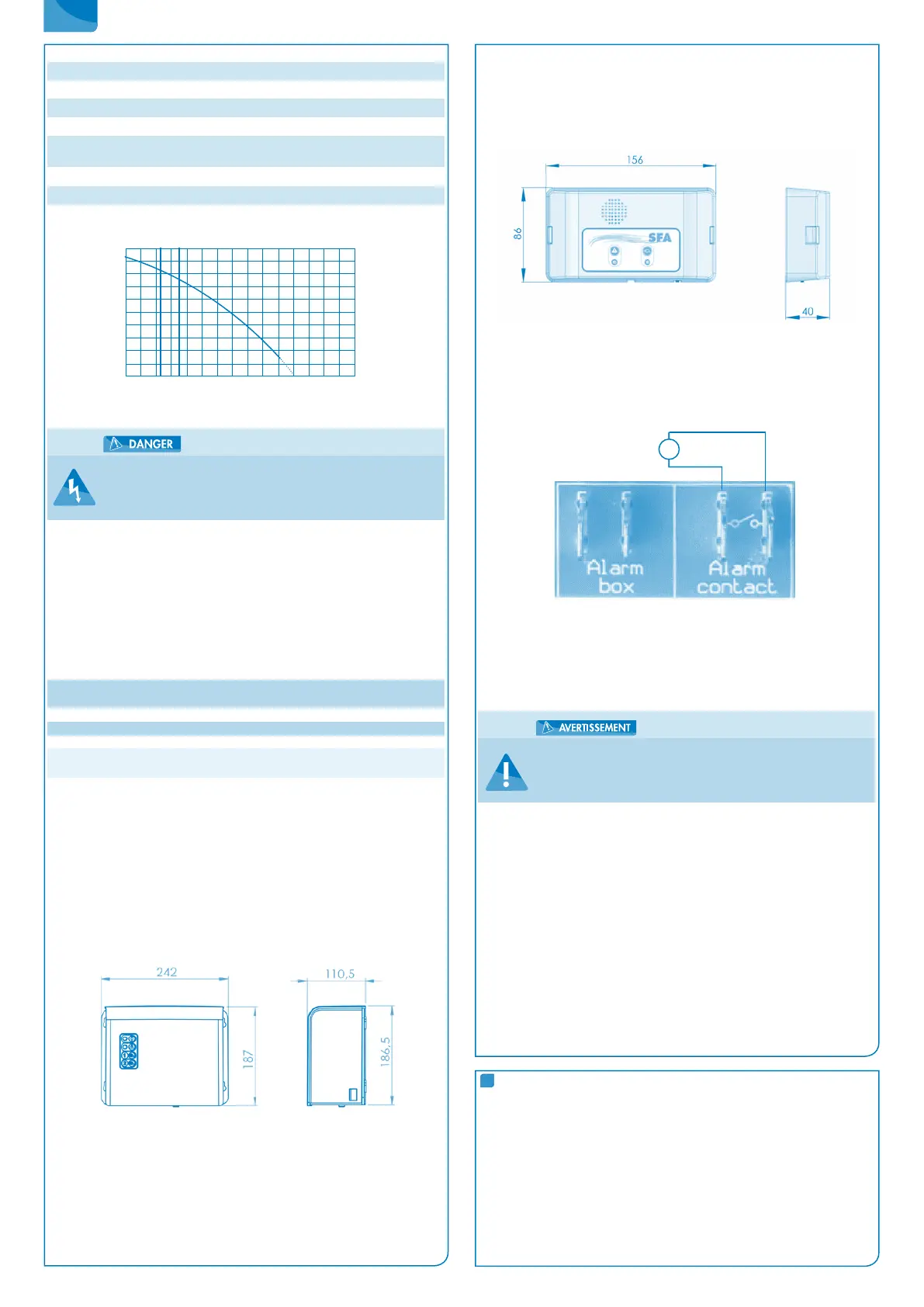

9
FR
Débit Max 55 m³/h
Température Max des eaux usées entrantes 70°C (Max 5 mins)
Volume de la cuve 120 L
Volume utile 26 L
Poids Brut
[KG] (accessoires et emballage inclus) 102.0
Evacuation
DN 100 (Ø ext. 110 mm)
ou DN80 (Ø ext. 90 mm)
Entrée Ø ext. 40, 50, 100, 110 mm
Ventilation Ø ext. 75 mm
Courbe de débit SANICUBIC® 2 XL triphasé
18
16
14
12
10
8
6
4
2
0
0 10 20 30 40 50 60 70
hauteur de refoulement (m)
débit (m
3
/h)
3.6 Boîtier de commande
Inondation du dispositif de commande
Danger de mort par choc électrique
w Utiliser le dispositif de commande uniquement dans un local à
l’abri des inondations
Boîtier de commande déporté SANICUBIC®
• Coret de commande et de surveillance de pompe intégré dans un boîtier compact en
matière synthétique
• Pour 1 ou 2 pompes
• Possibilité de marche forcée
3.6.1 Caractéristiques électriques
Tableau 3 : Caractéristiques électriques du boîtier de commande
Paramètre Valeur
Tension nominale
d’alimentation 1 ~ 220-240 V AC
Fréquence réseau 50/60 Hz
Indice de protection IPX4
Intensité nominale par moteur
SANICUBIC® 1 ; SANICUBIC® 1 WP ;
SANICUBIC® 2 Classic ; SANICUBIC® 2 Pro
6 A
SANICUBIC® 2 XL Monophasé 8 A
SANICUBIC® 2 XL Triphasé 6 A
3.6.2 Caractéristiques techniques du dispositif de détection
Capteur de niveau analogique :
• Tension d’entrée 0 - 5 V
Sorties de process :
• Une sortie de signalisation libre de potentiel (250 V, 16 A) Contact NO
• Une sortie de signalisation à destination du boîtier d’alarme laire livré avec
l’appareil (sauf SANICUBIC® 2 Pro) : 5V, 50mA
3.6.3 Dimensions du boîtier de commande déporté
3.7 Boîtier d’alarme
3.7.1 Caractéristiques techniques du dispositif d’alarme
Boîtier d’alarme SANICUBIC® :
SANICUBIC® 1 ; SANICUBIC® 1 WP ; SANICUBIC® 2 Classic ; SANICUBIC® 2 XL :
Boîtier d’alarme laire
5 m de câble
Information sonore et visuelle
Indice de protection : IP20
SANICUBIC® 2 Pro :
Boîtier d’alarme HF 868 MHz (émission radio)
Portée en champ libre : 100 m
Informations sonore et visuelle
Indice de protection : IP20
3.7.2 Dimensions du boîtier d’alarme déporté
3.7.3 Possibilité de raccordement à une alarme externe
Possibilité d’externaliser le signal d’alarme (selon modèle). Contact sec (pas
de voltage) NO (normalement ouvert) actionné par un relais 250V/16A max.
Les cosses peuvent être connectées à un système sous tension.
Ce contact se ferme dès que la station est en mode alarme (sauf cas d’alarme
secteur) et reste fermé tant que la sirène d’alarme retentit.
3.8 Réservoir collecteur
Le réservoir collecteur est conçu pour un fonctionnement sans pression. Les
eaux usées y sont collectées à la pression atmosphérique avant d’être éva-
cuées vers le collecteur d’égout. La conduite de ventilation permet à la cuve
de toujours rester à la pression atmosphérique
3.9 Fluides pompés
Pompage de uides non autorisés
Danger pour les personnes et l’environnement !
w
Évacuer uniquement les uides pompés autorisés dans le réseau
d’assainissement public
Fluides pompés autorisés :
Les liquides suivants sont admis dans les systèmes d’évacuation :
Les eaux souillées par l’utilisation domestique, les excréments humains.
Fluides pompés non autorisés :
Sont interdits les liquides et substances suivants :
• Matières solides, bres, goudron, sable, ciment, cendres, gros papier, es-
suie-mains, lingettes, carton, gravats, ordures, déchets d’abattoir, huiles,
graisses, etc…
• Eaux usées contenant des substances nuisibles (ex. eaux grasses non trai-
tées provenant de restaurants). Le relevage de celles-ci requiert impérati-
vement l’installation d’un séparateur de graisse conforme.
• Eaux pluviales.
3.10 Niveau de bruit
Le niveau de bruit dépend des conditions de l’installation et du point de fonc-
tionnement. Ce niveau de pression acoustique Lp est inférieur à 70 dB(A).
4
INSTALLATION / POSE
4.1 Installation de la station de relevage
• Les caractéristiques indiquées sur la plaque signalétique ont été comparées
avec celles de la commande et de l’installation (tension d’alimentation, fré-
quence).
• Le local d’installation doit être protégé contre le gel.
• Le local d’installation est susamment éclairé.
• L’ouvrage a été préparé conformément aux dimensions indiquées dans
l’exemple d’installation et la norme EN 12056-4.
• Le local technique où sera installé le SANICUBIC® doit être de dimensions
susantes pour aménager un espace de travail de 600 mm minimum autour
et au-dessus de l’appareil de façon à faciliter une maintenance éventuelle.
Alarme externe
Max. 250 V / 16A
Contact sec
NO
Qmini
DN 80
Qmini
DN 100
