SFA SANITOP - Parts Description; Composants de Lappareil

SFA
SANITOP
®
SANITOP
®

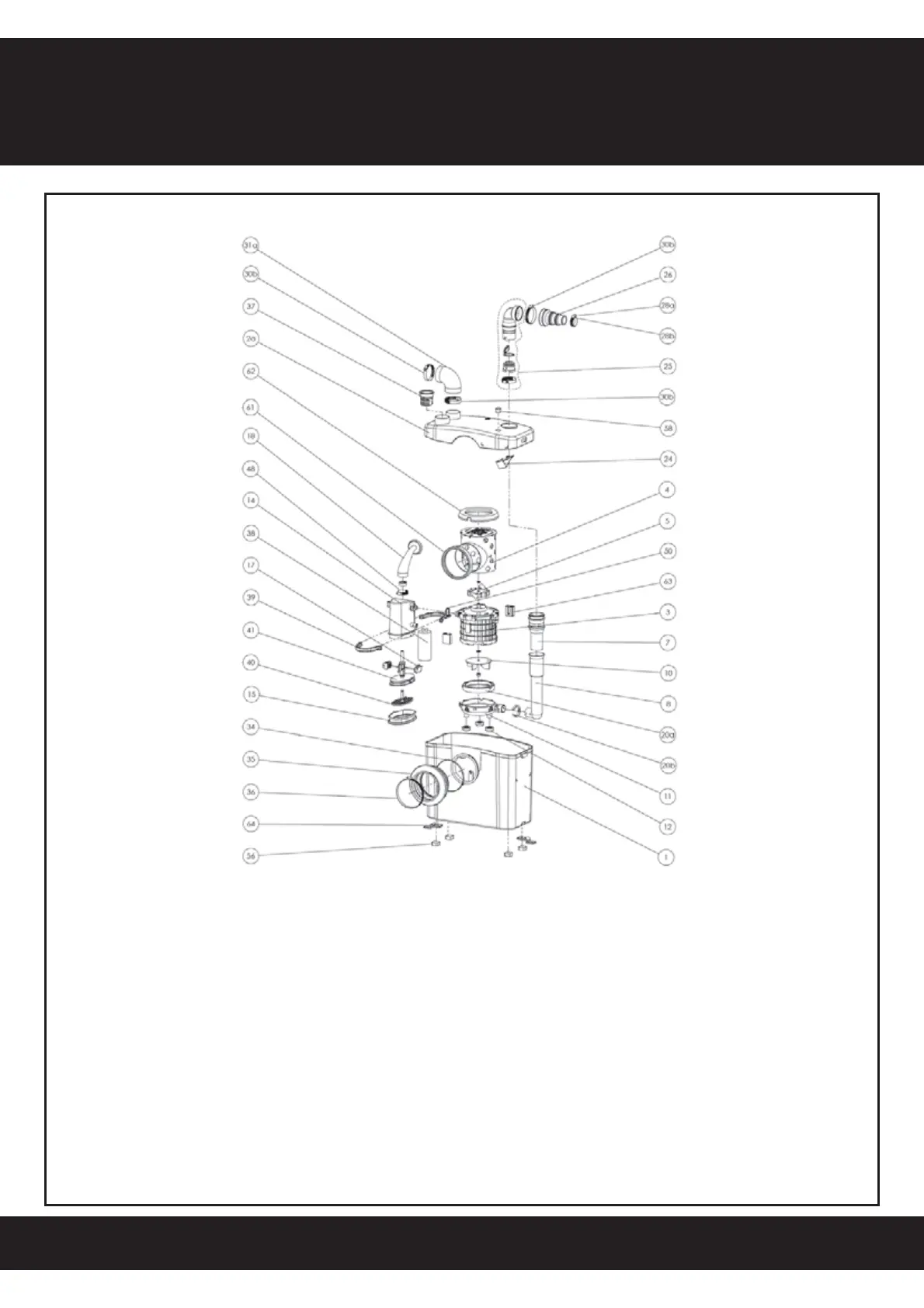

SCHEMATIC DIAGRAM SANITOP / SCHÉMA DU SANITOP
1 Boîtier
2a Couvercle
2b Joint du couvercle
3 Moteur
4 Panier
5 Couteau
7 Mini durite
8 Long coude
10 Turbine
11 Fond de pompe
12 Pieds du fond de pompe
14 Chambre de pressostat
15 Membrane
17 Micro-interrupteur
18 Isolant du câble
20a Joint de fond de pompe
20b Collier de maintien
25 Coude d’évacuation
26 Manchon trois sorties
28a Collier coude
d’évacuation 25/40
28b Collier coude-clapet
d’évacuation 32/55
31a Coude 46/46
34 Tie-wrap
35 Manchette WC
36 Collier 90-110
37 Bouchon 1-1/2"
38 Condensateur 45 uF
39 Collier en forme
de fer à cheval
40 Tige poussoir
41 Base de la chambre
de pressostat
48 Serre-câble 33.1
50 Agrafe
56 Pieds du boîtier
58
Capuchon
61 Amortisseur latéral panier
62 Amortisseur supérieur
panier
63 Amortisseur moteur
64 Patte de fixation
Composants de l’appareil
1 Case
2a Lid
2b Lid seal
3 Motor
4 Long grille
5 Blade
7 Short discharge pipe
8 Long elbow
10 Impeller PLUS / TOP
11 Pump cover plate
12 Pump cover feet
14 Pressure chamber
15 Membrane
17 Micro switch
18 Cable insulator
20a Ring for pump cover plate
20b Elbow clip
25 Discharge elbow
26 Three outlet pipe
28a Discharge hose clip 25/40
28b Discharge valve hose clip
32/55
31a 46/46 Rubber elbow
connector
34 Tie-wrap
35 Pan gasket
36 Screw clamp 90-110
37 1-1/2" Blankingplug
38 Condenser 45μf
39 Horseshoe clip
40 Push rod
41 Pressure chamber base
48 Cable grip 33.1
50 Spring clip assembly
56 Case feet
58 Plastic cap
61 Lateral grille absorber
62 Upper grille absorber
63 Lateral motor absorber
64 Fixation leg
Parts Description
