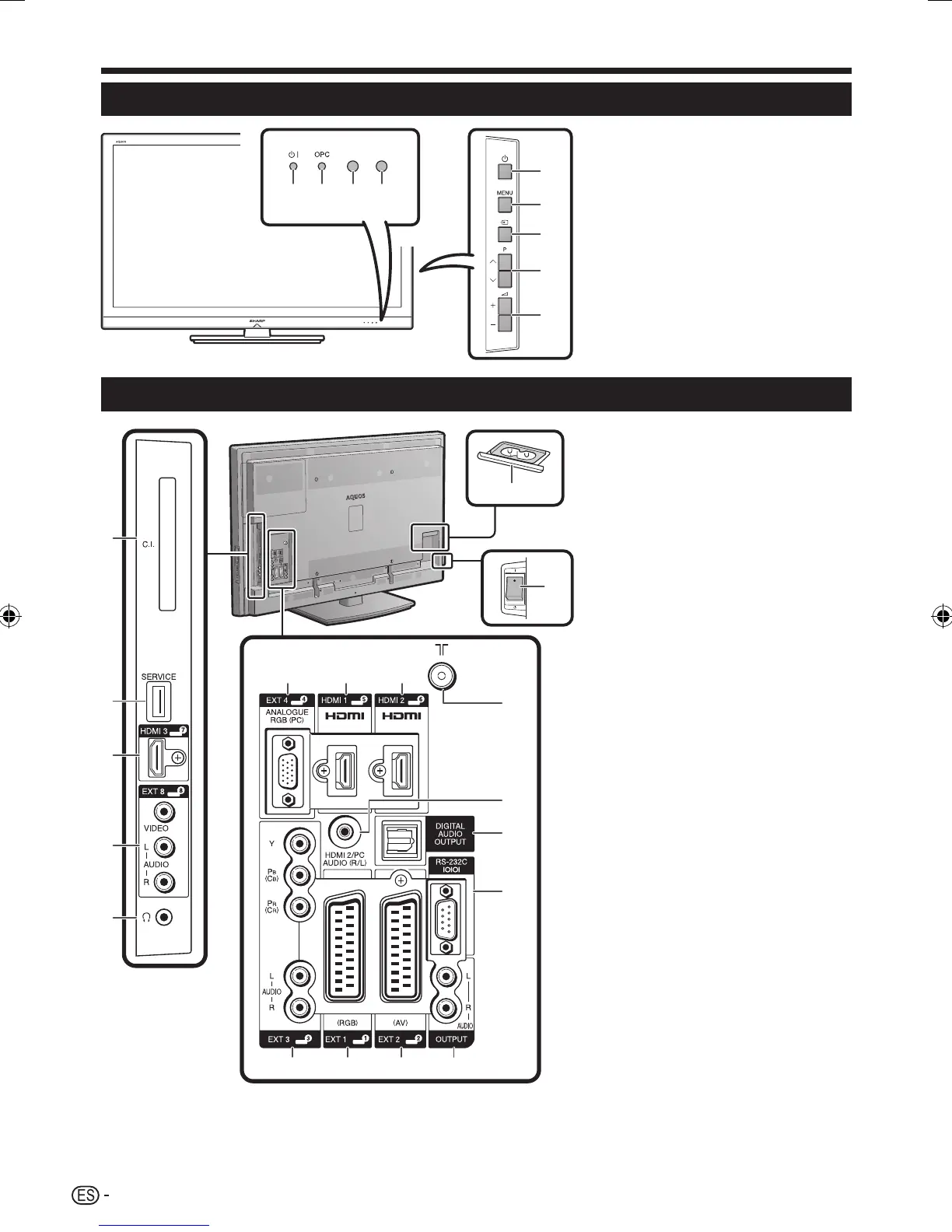

Televisor (Vista frontal)
1 2 34
5
6
7
8
9
B (Indicador Espera/Encendido)
Indicador OPC
Sensor del mando a distancia
Sensor OPC
a (Botón de alimentación)
@ (Botón de menú)
b (Botón de fuente de entrada)
:r/s (Botones de
programación [canales])
i+/- (Botones de volumen)
1
2
3
4
5
6
7
8
9
Televisor (Vista trasera)
1
2
3
4
5
8 9 10
11
12
14
13
15 16 17 18
6
7
*1
*2
Ranura de COMMON
INTERFACE
Terminal SERVICE (Terminal USB
solamente para personal de
revisión)
Terminal HDMI 3 (HDMI)
Terminales EXT 8
Auriculares
Terminal AC INPUT
Interruptor MAIN POWER
(alimentación principal)
Terminal EXT 4 (ANALOGUE
RGB)
Terminal HDMI 1 (HDMI)
Terminal HDMI 2 (HDMI)
Terminal antena
Toma HDMI 2/PC AUDIO (R/L)
Terminal DIGITAL AUDIO
OUTPUT
Terminal RS-232C
Terminales EXT 3 (COMPONENT/
AUDIO)
Terminal EXT 1 (RGB)
Terminal EXT 2 (AV)
Terminales OUTPUT (AUDIO)
ADVERTENCIA
La presión del sonido excesivo
proveniente de auriculares puede causar
sordera.
No ajuste el volumen a un nivel alto. Los
expertos en audición recomiendan que
no se escuche a volúmenes altos durante
períodos largos.
El terminal SERVICE está reservado
solamente para personal de revisión
cualificado. No conecte nada a este
terminal.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
•
•
•
Cuando el interruptor MAIN POWER está apagado (a), la cantidad de energía eléctrica consumida se reducirá a 0,01 W o menos. Sin
embargo, a diferencia de cuando se desenchufa el cable de CA, la alimentación no está totalmente desconectada.
Los terminales HDMI 2 y EXT 4 pueden utilizar el mismo terminal de entrada de audio (HDMI 2/PC AUDIO (R/L)). Sin embargo, en el
menú “Selección del audio PC” debe estar seleccionado el elemento adecuado (Para los detalles consulte la página 19).
